Назначение контактов

Клеммник

Цепь

К1

In2-        Инвертирующий вход 2

К2

In2+        Неинвертирующий вход 2

К3

In1-        Инвертирующий вход 1

К4

In1+        Неинвертирующий вход 1

К5

Out1        Выход 1, активный

К6

Gnd_Out        Общий выходов

К7

Out2        Выход 2, активный

К8

НЕ ЗАДЕЙСТВОВАН

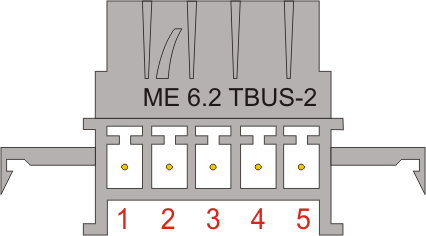

Х1

Назначение контактов разъема Х1:

Номер контакта

Обозначение

Назначение

1

NC

Не задействован

2

NC

Не задействован

3

Uпит.

Вход напряжения питания

4

Uпит. рез.

Вход резервного напряжения питания

5

Gnd

Общий провод для основного и резервного источников питания


АКОН»

Украина, г. Киев

ул. Лебедева-Кумача 5, оф.319

(+38044) 496-29-60

(+38067) 442-33-89

*****@***

www. akon.

Skype: wadbus


Технический паспорт

WAD-DIO-MAXPro

ТУ У 33.2-33056998-001:2009

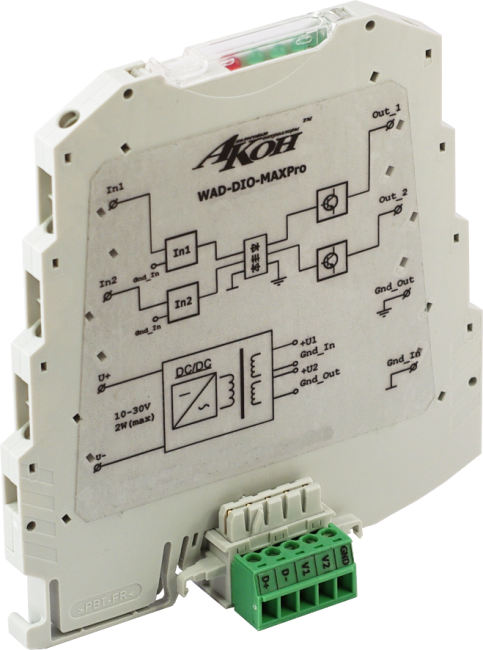

Двухканальный модуль дискретной гальванической развязки

2016

Основные технические характеристики:

Модуль WAD-DIO-MAXPro ТУ У 33.2-33056998-001:2009 предназначен для гальванической развязки дискретных сигналов.

Дискретный ввод:

Количество входных каналов – 2.

Уровень «логической единицы» - 2,7…5В.

Уровень «логического нуля» - 0…0,5В.

Входное сопротивление – не менее 100кОм.

Полоса пропускания – 0…100кГц.

Дискретный вывод:

Количество выходных каналов – 2.

Тип каналов – активный 24В.

Допустимый ток нагрузки - 60 мА.

Максимально коммутируемое напряжение – +/-30В.

Защита от превышения тока нагрузки и напряжения – есть.

Общие параметры:

Подавление помехи нормального вида 50/60 Гц не менее 120 дБ.

Подавление помехи общего вида 50/60 Гц не менее 140 дБ.

Защита входа питания от другой полярности и превышения напряжения до +/-60В.

Входные цепи гальванически изолированы от выходных. Напряжение гальванической изоляции 1500 В.

Напряжение питания от 10 до 30 В (Рекомендуемое для обеспечения активного выхода - 24В).

Потребляемая мощность не более 1,5 Вт.

Габариты модуля 102,5х93,1х6,2 мм.

Масса 65 г.

Средний срок службы изделия - 10 лет.

Крепление – DIN-рейка.

Условия эксплуатации:

Рабочая температура окружающего воздуха для модуля от -20 до +70 0С.

Относительная влажность 98% при +35 0С.

Температура хранения от -25 до +90 0С.

Комплект поставки:

Модуль WAD-DIO-MAXPro                1 шт.        № 000

Комплект разъемов:        ME 6.2 TBUS-2        1 шт.

                       IMC 1.5/5        1 шт.

Паспорт (допускается 1 экз. на каждые 10 модулей)

Свидетельство о приёмке:

Модуль преобразователя WAD-DIO-MAXPro соответствует техническим характеристикам и признан годным к эксплуатации.

Дата выпуска        16.02.2016 г.

Подпись лица ответственного за приёмку        _________________________

Гарантийные обязательства.

Изготовитель гарантирует соответствие модуля техническим характеристикам при соблюдении потребителем условий эксплуатации и хранения. Гарантийный срок эксплуатации 36 месяцев со дня ввода в эксплуатацию, но не более 42 месяцев со дня изготовления. Адрес изготови, Украина, г. Киев, ул. Лебедева-Кумача 5, оф. 319. тел: +380 44 496‑29‑60, +380 67 442‑33‑89 *****@***, www. akon.

Нормативная база:

Модули WAD-DIO-MAXPro ТУ У 33.2-33056998-001:2009 произведены согласно комплекта производственной документации АКОН.426438.011 и соответствуют требованиям ДСТУ 2465‑94, ДСТУ 2708-2006, ДСТУ ІЕС 60654-3:2000, ДСТУ ІЕС 61000 4-2:2008, ДСТУ ІЕС 61000-5-2:2008, ДСТУ ІЕС 61000-11-2:2008, ДСТУ ІЕС 61000-17-2:2008, ДСТУ ІЕС 61326‑1:2002.

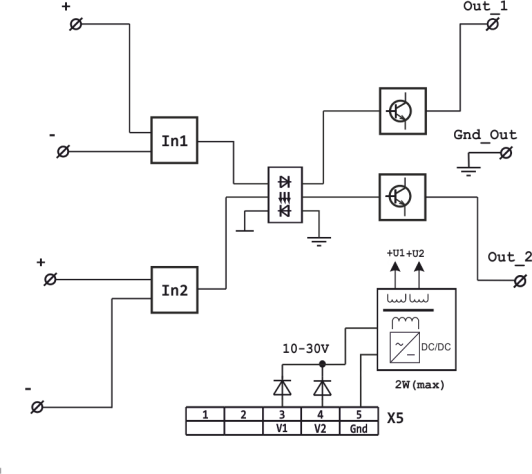

Функциональная схема модуля

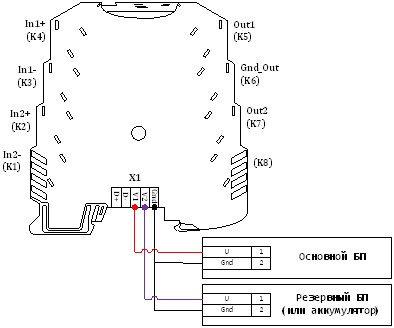

Схема подключения питания
