Микромощная СВЧ МИС МШУ L – диапазона




Основные параметры микросхемы К1366УВ1У

Диапазон рабочих частот:1 - 2 ГГц;

Напряжение питания - 3В±0,3 В;

Температурный диапазон минус 60  +85˚С;

Средний ток потребления – 5 мА.

Корпус типа QLCC8/8-1.

Краткое описание микросхемы К1366УВ1У

  Кремний-германиевая БиКМОП СВЧ МИС МШУ, благодаря возможностям БиКМОП-схемотехники и высокому быстродействию кремний-германиевых транзисторов, в сравнении с арсенид-галлиевыми МИС МШУ имеет существенно более низкое энергопотребление при сравнимых шумовых параметрах:

    потребляемая мощность – 21 мВт; коэффициент шума – 1,8 дБ.

Зарубежные аналоги не известны.

Применение микросхемы К1366УВ1У

МИС МШУ К1366УВ1У предназначена для аппаратуры с жёсткими ограничениями на уровень потребляемой мощности, в том числе:

Технические условия: АДКБ.431130.218 ТУ

Децимальный номер КД: ИЛТА.431137.001

Категория качества - ОТК

Опытные образцы – IV кв. 2013 г.

Прием заказов – с IV кв. 2013 г.

Серийные поставки – со I кв. 2014 г.

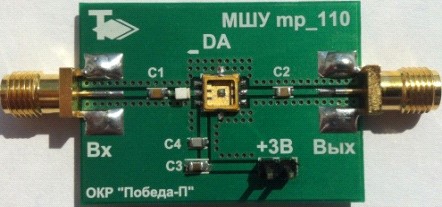

Схема включения

Назначение выводов

1

СВЧ вход

2

Земля

3

Питание

4

Земля

5

СВЧ выход

Электрические параметры при  Vcc = 3 B, Т0=250С.

Параметр, единица измерения

Условия

Мин.

Тип.

Макс.

Диапазон рабочих частот, ГГц

1

2

Ток потребления, мА

5

Коэффициент усиления, дБ

20,5

Коэффициент шума, дБ

1,8

Точка компрессии по входу, дБм

-35

КСВН (в тракте 50 Ом)

1,7

Технические консультации: тел: +7(499)-153-01-51,
