Назначение контактов

Клеммник

Цепь

К1

+U        Питание датчиков

К2

Com        Общий для датчиков

К3

In 1        Вход 1

К4

In 2        Вход 2

К5

НЕ ЗАДЕЙСТВОВАН

К6

НЕ ЗАДЕЙСТВОВАН

К7

Com        Общий для датчиков

К8

НЕ ЗАДЕЙСТВОВАН

Х1

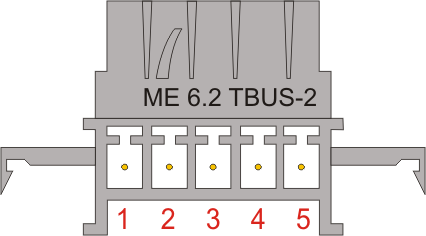

Назначение контактов разъема Х1:

Номер контакта

Обозначение

Назначение

1

Data+

Линия Data+ интерфейса RS485

2

Data-

Линия Data - интерфейса RS485

3

Uпит.

Вход напряжения питания

4

Uпит. рез.

Вход резервного напряжения питания

5

Gnd

Общий провод для основного и резервного источников питания

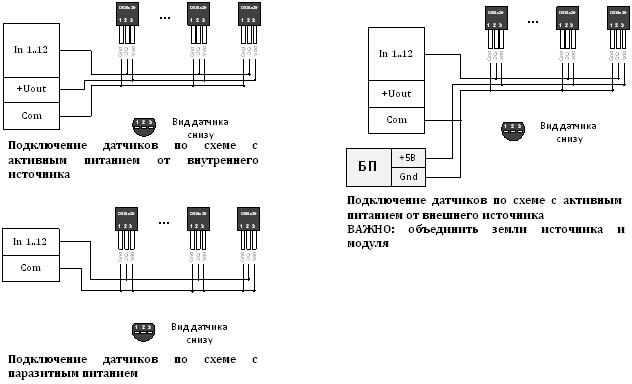

Схема подключения датчиков

АКОН»

Украина, г. Киев

ул. Лебедева-Кумача 5, оф.319

(+38044) 496-29-60

(+38067) 442-33-89

*****@***

www. akon.

Skype: wadbus


Технический паспорт

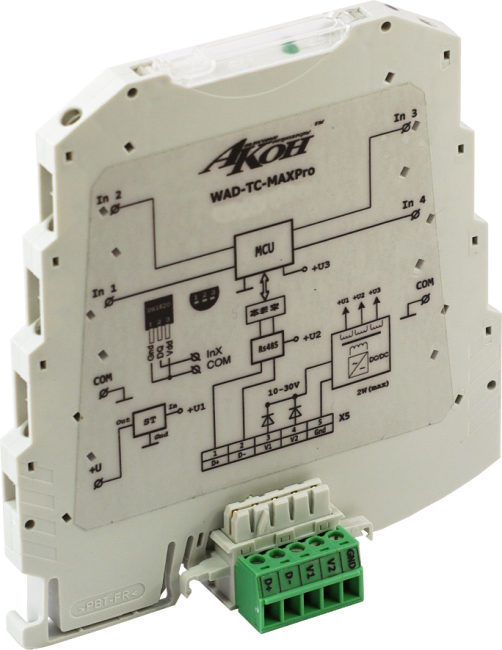

WAD-TC-MAXPro

ТУ У 33.2-33056998-001:2009

Двухканальный модуль температурного контроллера

Групповая гальваническая развязка

Интерфейс RS485 (Modbus RTU)

2016

Основные технические характеристики:

Модуль WAD-TC-MAXPro ТУ У 33.2-33056998-001:2009 предназначен для съема и обработки информации с цифровых температурных датчиков типа DS18x20 и обмена данными с головным вычислителем по линиям интерфейса RS485.

Канал контроля температуры внутри модуля: - 1.

Количество шин 1-wire для подключения датчиков DS18x20: 2 по 1 датчику.

Защита входов от импульсных перегрузок амплитудой до +/-60В.

Схема подключения входа – однопроводная (один общий для всех каналов).

Уровень напряжения, формируемый модулем для запитки датчиков: 5В.

Максимальный ток: 80мА.

Диапазон измеряемых температур с погрешностью +/-0,5°С: -10…+85°С.

Полный диапазон измеряемых температур: -10…+125°С.

Защита входа питания от другой полярности и превышения напряжения до +/-60В.

Защита линий интерфейса RS485 от превышения напряжения до +/-60В.

Входы гальванически изолированы от питания модуля и интерфейса. Интерфейс изолирован от питания.

Напряжение гальванической изоляции 1500 В.

Напряжение питания от 10 до 30 В (Рекомендуемое – 12..24В).

Потребляемая мощность не более 1.5 Вт.

Габариты модуля 102,5х93,1х6,2 мм.

Масса 65 г.

Средний срок службы изделия - 10 лет.

Крепление – DIN-рейка.

Условия эксплуатации:

Рабочая температура окружающего воздуха для модуля от -20 до +70 0С.

Относительная влажность 98% при +35 0С.

Температура хранения от -25 до +90 0С.

Комплект поставки:

Модуль WAD-TC-MAXPro                1 шт.        № 000

Комплект разъемов:        ME 6.2 TBUS-2        1шт.

                       IMC 1.5/5        1шт.

Паспорт (допускается 1 экз. на каждые 10 модулей)

Начальные настройки:

Протокол – Modbus RTU.

Адрес – 1.

Скорость обмена – 9600.

Формат фрейма – 8:n:1.

Свидетельство о приёмке:

Модуль преобразователя WAD-TC-MAXPro соответствует техническим характеристикам и признан годным к эксплуатации.

Дата выпуска        15.01.2016 г.

Подпись лица ответственного за приёмку        _________________________

Гарантийные обязательства.

Изготовитель гарантирует соответствие модуля техническим характеристикам при соблюдении потребителем условий эксплуатации и хранения. Гарантийный срок эксплуатации 36 месяцев со дня ввода в эксплуатацию, но не более 42 месяцев со дня изготовления. Адрес изготови, Украина, г. Киев, ул. Лебедева-Кумача 5, оф. 319. тел: +380 44 496‑29‑60, +380 67 442‑33‑89 *****@***, www. akon.

Нормативная база:

Модули WAD-TC-MAXPro ТУ У 33.2-33056998-001:2009 произведены согласно комплекта производственной документации АКОН.426438.009 и соответствуют требованиям ДСТУ 2465-94, ДСТУ 2708-2006, ДСТУ ІЕС 60654-3:2000, ДСТУ ІЕС 61000‑4-2:2008, ДСТУ ІЕС 61000-5-2:2008, ДСТУ ІЕС 61000-11-2:2008, ДСТУ ІЕС 61000-17-2:2008, ДСТУ ІЕС 61326-1:2002.

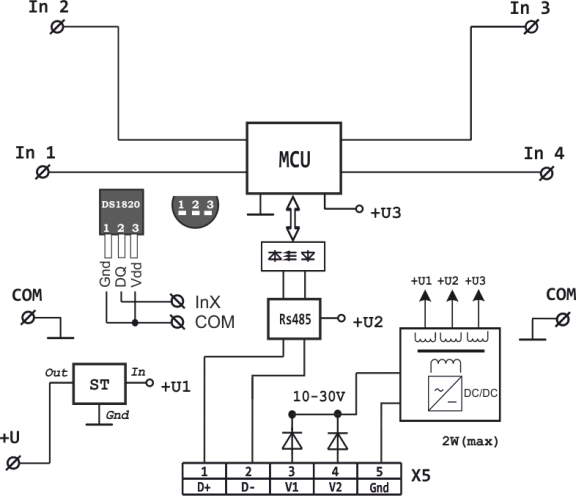

Функциональная схема модуля

Схема подключения питания и RS485
