Манометры виброустойчивые железнодорожные мпф с черным циферблатом

МАНОМЕТРЫ ВИБРОУСТОЙЧИВЫЕ ЖЕЛЕЗНОДОРОЖНЫЕ МПФ С ЧЕРНЫМ ЦИФЕРБЛАТОМ

ГОСТ 2405-88 ТУ 4212-116-0411113635-2006

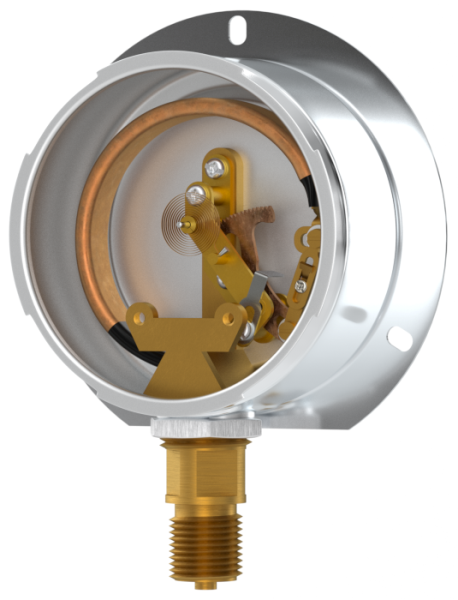

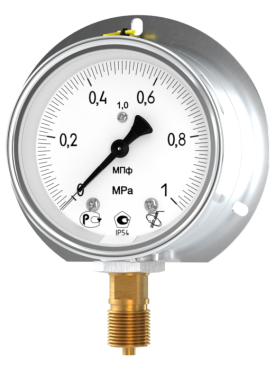

НАЗНАЧЕНИЕ Манометры избыточного давления показывающие железнодорожные МПф предназначены для измерения избыточного давления неагрессивных по отношению к медным сплавам жидких и газообразных сред (вода, топливо, масло, воздух) в силовых и тормозных системах и установ­ках подвижного состава железных дорог, метрополитена и вагонов трамваев, а также для измерения давления хладонов 12, 13, 22, 142 (в том числе хладонов с наличием масел). НОРМЫ УПАКОВКИ ш*г*в см(инд) ш*г*в см(общ) вес (кг) шт/кор. 13,5*16,5*5,7 52*43*39 0,6 50 ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ Температура окружающего воздуха от -50 до +60 оС Устойчивость к климатическим воздействиям исполнение У2 по ГОСТ 15150-69 Диаметр корпуса 100 мм Резьба штуцера М20х1,5 Тип подсветки по запросу Виброзащищенность группа N3 по ГОСТ 12997-84 Класс точности 1,5 Степень защиты приборов IP54 Средний срок службы 10 лет Масса не более 0,6 кг Материал корпуса нержавеющая сталь Стекло техническое Штуцер, трубчатая пружина латунь, бронза Трибко-секторный механизм бронза, латунь, нержавеющая сталь Циферблат алюминиевый сплав, окрашенный в черный цвет

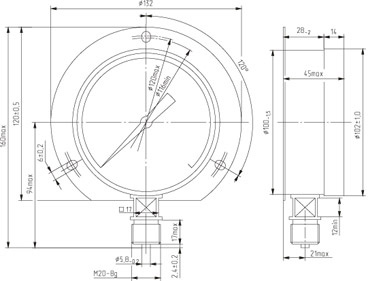

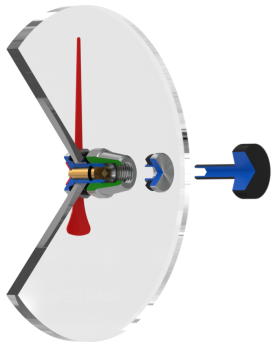

Пределы измерений в МПа (по заказу поставляются в единицах измерения кПа, кгс/см2, бар) МПф от 0 до 0,6; 1; 1,6 Марка манометра Класс точности Ф, мм Пределы измеряемого давления МПф 1,5 100 от 0 до 0,6; 1,0; 1,6; 6,0;16,0 Мпа ВАРИАНТЫ ИСПОЛНЕНИЯ КОРПУСА ДОПОЛНИТЕЛЬНАЯ ОПЦИЯ безопасное стекло (safety glass) красная стрелка ЧЕРТЕЖИ ДОПОЛНИТЕЛЬНАЯ ИНФОРМАЦИЯ Код Наименование изделия Примечание Механизм с держателем 0117 МПф 0…0,6-1,6 МПа 0407 Циферблат МПф 0506 Стекло МПф 0607 Обечайка МПф 0709 Корпус МПф 0806 Стрелка МПф 1001 Прокладки МПф КАК ЭТО РАБОТАЕТ Принцип действия приборов основан на уровновешивании измеряемого давления силами упругой деформации чувствительного элемента. Используется два вида таких элементов: на пределы до 100 кгс/м2 включительно - одновитковая манометрическая пружина; на пределы свыше 100 кгс/м2 - полуторавитковая пружина. Измеряемое давление через штуцер поступает в полость измерительной пружины и посредством трибко-секторного механизма вызывает пропорциональное движение стрелки по шкале. Приборы устойчивы к воздействию вибрации в диапазоне частот от 5 до 80 Гц с ускорением до 9,8 м/с2 и амплитудой колебаний до 0,075 мм. ПРИМЕР ЗАКАЗА Тип Исполнение электроконтактной группы Диапазон показаний Единицы измерения Класс точности Фланец Расположение штуцера Степень защиты Манометр МПф Нет (по умолчанию) См. Пределы измерений МПа 1,5 (по умолчанию) 1,0 Ф - фланец (по умолчанию РШ - радиальный штуцер (по умолчанию) IP53 IP54 (по умолчанию) Доп. требования: заводская поверка (по умолчанию), гос. поверка, демпфер, хладагент R…, номер, пломба и др.
