Технический паспорт

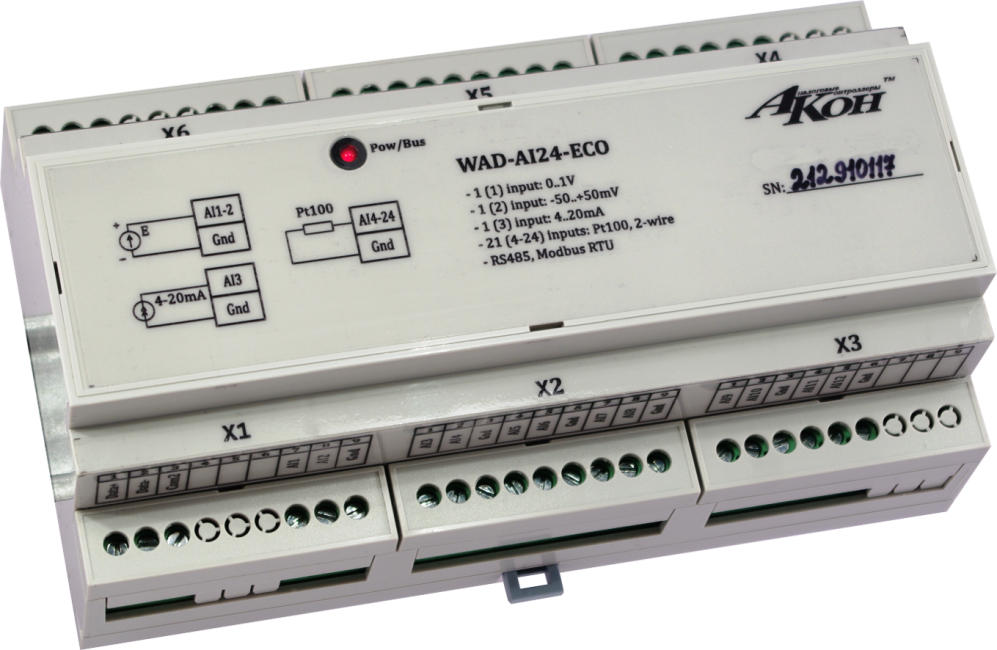

WAD-AI24-ECO-295
ТУ У 33.2-33056998-001:2009
24-канальный модуль аналогового ввода
Групповая гальваническая развязка
Интерфейс RS485 (Modbus RTU)
2017
Основные технические характеристики:Модуль WAD-AI24-ECO-295 ТУ У 33.2-33056998-001:2009 предназначен для преобразования значения сигналов постоянного тока в цифровой код и передачи полученного значения в головной вычислитель по линиям интерфейса RS485.
Количество входных каналов – 24.
Схема подключения входа – двухпроводная.
Диапазон преобразования - 0-20мА (входное сопротивление 62 Ом).
Основная приведенная к диапазону преобразования погрешность – ±0,07%.
Погрешность нелинейности не более ±0,03%.
Подавление помехи нормального вида 50/60 Гц не менее 70 дБ.
Подавление помехи общего вида 50/60 Гц не менее 130 дБ.
Подавление изменения напряжения питания не менее 150дБ
Уровень взвешенных шумов и помех измерительных каналов не более -80дБ
Дополнительная погрешность в рабочем диапазоне температур ±0.01%*0С.
Защита входов от перенапряжения – долговременная, до +/-60В.
Защита входа питания от другой полярности и превышения напряжения - до +/-60В.
Защита линий интерфейса RS485 от превышения напряжения - до +/-60В.
Входные цепи гальванически изолированы от питания модуля и интерфейса, интерфейс изолирован от питания.
Напряжение гальванической изоляции - 1500 В.
Напряжение питания - от 10 до 30 В (Рекомендуемое – 24В).
Потребляемая мощность - не более 3,6 Вт.
Средний срок службы изделия - 10 лет.
Габариты модуля - 159х90х57 мм.
Вес - 300 г.
Крепление – DIN-рейка.
Условия эксплуатации:Рабочая температура окружающего воздуха для модуля от -20 до +75 0С.
Относительная влажность 98% при +35 0С.
Температура хранения от -25 до +90 0С.
Комплект поставки:Модуль WAD-AI24-ECO-295 1 шт. № 000
Паспорт (допускается 1 экз. на каждые 10 модулей).
Начальные настройки:Адрес – 1.
Сскорость обмена – 9600.
Протокол обмена – Modbus RTU.
Формат фрейма – 8:n:1.
Свидетельство о приёмке:Модуль WAD-AI24-ECO-295 соответствует техническим характеристикам и признан годным к эксплуатации.
Дата выпуска 17.02.2017 г.
Подпись лица, ответственного за приёмку _________________________
Гарантийные обязательства:Изготовитель гарантирует соответствие модуля техническим характеристикам при соблюдении потребителем условий эксплуатации и хранения. Гарантийный срок эксплуатации 36 месяцев со дня ввода в эксплуатацию, но не более 42 месяцев со дня изготовления. Адрес изготови, Украина, г. Киев, ул. Лебедева-Кумача 5, оф. 319, (+38067) 442‑33‑89, (+38044) 496‑29‑60, *****@***, www. akon.
Нормативная база:Модули WAD-AI24-ECO ТУ У 33.2-33056998-001:2009 произведены согласно комплекта производственной документации АКОН.426437.004 и соответствуют требованиям ДСТУ 2465‑94, ДСТУ 2708-2006, ДСТУ ІЕС 60654-3:2000, ДСТУ ІЕС 61000-4-2:2008, ДСТУ ІЕС 61000-5-2:2008, ДСТУ ІЕС 61000-11-2:2008, ДСТУ ІЕС 61000-17-2:2008, ДСТУ ІЕС 61326‑1:2002.

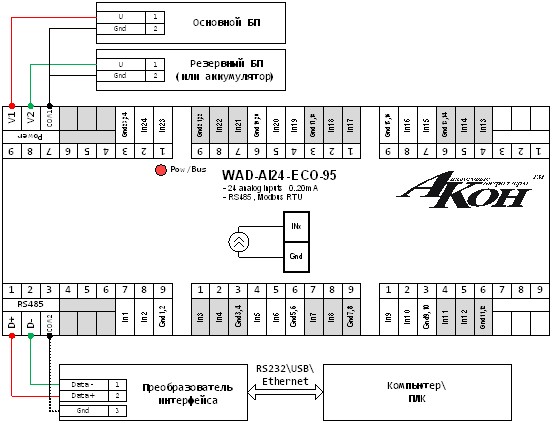

Схема подключения питания и RS485
Схема подключения датчиков
