Схема размещения светильников

Типовой проект Рекламное освещение rev. 1.0 от 01/04/2014	[phone] *****@***ru	www. xlight. ru	АРХИТЕКТУРНОЕ ОСВЕЩЕНИЕ  РЕКЛАМНОЕ ОСВЕЩЕНИЕ
Рекламное освещение – освещение вывесок, рекламных щитов, баннеров, билбордов и других конструкций предназначенных для размещения рекламы на улице. Для освещения рекламных конструкций используются светильники направленного света. Это же касается освещения рекламных щитов и баннеров, размещаемых на фасадах зданий. Для освещения таких рекламных конструкций применяются светильники уличного исполнения (IP 65 и выше). Для освещения небольших конструкций, например, стандартных рекламных щитов 3х6 метров обычно используют не более двух светильников на сторону. Схема размещения светильников Описание схемы освещения Высота 4,5 м Расположение по 2 светильника на каждую сторону щита, расположены равномерно по длинной стороне, вылет на кронштейне 1,5 м, наклон 65° от нормали к земле Коэффициент запаса 1,4 Габариты щита 6Ч2,5 м

Типовой проект Рекламное освещение rev. 1.0 от 01/04/2014	[phone] *****@***ru	www. xlight. ru	АРХИТЕКТУРНОЕ ОСВЕЩЕНИЕ  РЕКЛАМНОЕ ОСВЕЩЕНИЕ
Рекомендуемые световые приборы Обозначение XLD-ДКУ04-36-WHS-220-Ш2 Габариты 500Ч220Ч67 мм Мощность 66 Вт Степень защиты IP65 Масса 2,5 кг Климатическое исполнение –40…+50° ВНЕШНИЙ ВИД ОБЛАСТЬ ПРИМЕНЕНИЯ Рекламные щиты Баннеры Вывески ОПИСАНИЕ Светильник является оптимальным решением для освещения рекламных конструкций в основном предусматривает освещение вывесок, рекламных щитов, баннеров и других конструкций для размещения рекламы. Светильник предназначен для установки на консоли, трубу или опору диаметром до 48 мм. Модельный ряд светильников XLD-ДКУ04 имеет три модификации, отличающиеся световым потоком и мощностью.
Типовой проект Рекламное освещение rev. 1.0 от 01/04/2014	[phone] *****@***ru	www. xlight. ru	АРХИТЕКТУРНОЕ ОСВЕЩЕНИЕ  РЕКЛАМНОЕ ОСВЕЩЕНИЕ

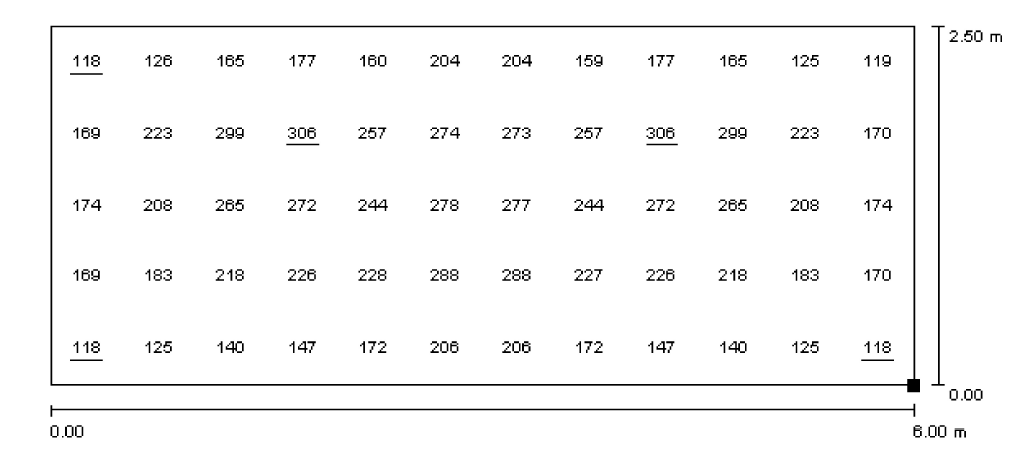

Светотехнические параметры Средняя горизонтальная освещенность поля Eср, лк 205 Минимальная горизонтальная освещенность Emin, лк 118 Emin/Eср 0,58 Emin/Emax 0,38
