Манометры виброустойчивые ДМ8008-ВУФ ИСП.1, ДА8008-ВУФ ИСП.1, ДВ8008-ВУФ ИСП.1

МАНОМЕТРЫ ВИБРОУСТОЙЧИВЫЕ ДМ8008-ВУФ ИСП.1, ДА8008-ВУФ ИСП.1, ДВ8008-ВУФ ИСП.1

ГОСТ 2405-88 ТУ 4212-115-0411113635-2006

НАЗНАЧЕНИЕ Манометры избыточного давления, вакуумметры и мановакуумметры показывающие виброустойчивые ДМ8008-Вуф исп. 1, ДА8008-Вуф исп. 1, ДВ8008-Вуф исп. 1 предназначены для измерения избыточного и вакуумметрического давления неагрессивных, некристаллизующихся жидкостей, пара и газа, в т. ч. кислорода, хладона. НОРМЫ УПАКОВКИ тип ш*г*в см(инд) ш*г*в см(общ) вес (кг) шт/кор. ДМ8008-ВУф исп I 7,5*9*3,5 0,2 100 ДМ8008-ВУф исп I ОШ 7*7*6 0,2 100 ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ Температура окружающего воздуха от -50 до +60 оС Устойчивость к климатическим воздействиям исполнение У2 по ГОСТ 15150-69 Диаметр корпуса 70 мм Резьба штуцера М12х1,5 Виброзащищенность группа V4 по ГОСТ 12997-84 Класс точности 2,5 (по заказу 1,5 на пределы 0,4-60 МПа) Степень защиты приборов IP54 Средний срок службы 10 лет Масса не более 0,2 кг Материал корпуса нержавеющая сталь Стекло органическое Штуцер, трубчатая пружина латунь, бронза Трибко-секторный механизм бронза, латунь, нержавеющая сталь Циферблат алюминиевый сплав, окрашенный в белый цвет

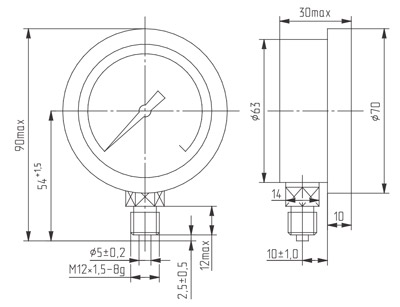

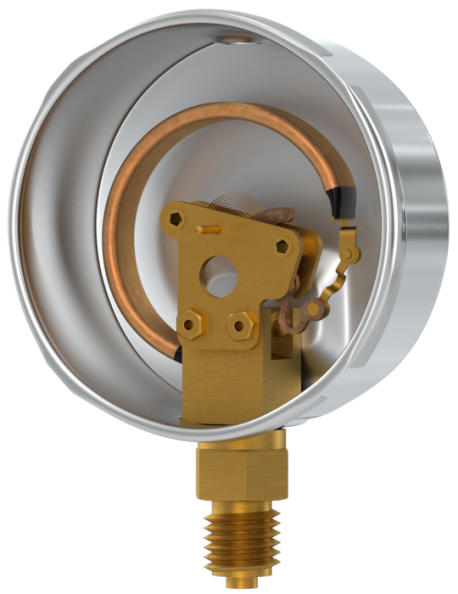

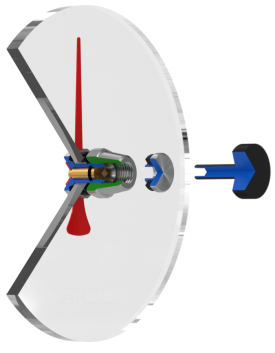

Пределы измерений в МПа (по заказу поставляются в единицах измерения кПа, кгс/см2, бар) ДМ8008-Вуф исп. 1 от 0 до 0,06; 0,1; 0,16; 0,25; 0,4; 0,6; 1; 1,6; 2,5; 4; 6; 10; 16; 25; 40; 60; 100; 160 ДА8008-Вуф исп. 1 от -0,1 до 0,06; 0,15; 0,3; 0,5; 0,9; 1,5; 2,4 ДВ8008-Вуф исп. 1 от -0,1 до Марка манометра Класс точности Ф, мм Пределы измеряемого давления ДВ 8008-ВУф исп.1 2,5 (по заказу 1,5)* 70 от -0,1 до 0 МПа ДА 8008-ВУф исп.1 от -0,1 до 0,06; 0,16;0,25;0,4;0,6;1;1,6; 2,5 МПа ДМ 8008-ВУф исп.1 от 0 до 0,06…10 МПа ДМ 8008-ВУф исп.1 от 0 до 16...60 МПа ДОПОЛНИТЕЛЬНАЯ ОПЦИЯ безопасное стекло (safety glass) красная стрелка ЧЕРТЕЖИ ДОПОЛНИТЕЛЬНАЯ ИНФОРМАЦИЯ Код Наименование изделия Примечание Механизм с держателем 01181 ДВ8008-Вуф исп. 1, ДА8008-Вуф исп. 1, ДМ8008-Вуф исп. 1 -0,1…0; -0,1…2,4; 0…60 МПа 01191 ДМ8008-Вуф исп. 1 100…160 МПа 04081 Циферблат ДМ8008-Вуф исп. 1 05071 Стекло ДМ8008-Вуф исп. 1 06081 Обечайка ДМ8008-Вуф исп. 1 07101 Корпус ДМ8008-Вуф исп. 1 08071 Стрелка ДМ8008-Вуф исп. 1 10021 Прокладки ДМ8008-Вуф исп. 1 КАК ЭТО РАБОТАЕТ Принцип действия приборов основан на уровновешивании измеряемого давления силами упругой деформации чувствительного элемента. Используется два вида таких элементов: на пределы до 100 кгс/м2 включительно - одновитковая манометрическая пружина; на пределы свыше 100 кгс/м2 - полуторавитковая пружина. Измеряемое давление через штуцер поступает в полость измерительной пружины и посредством трибко-секторного механизма вызывает пропорциональное движение стрелки по шкале. ПРИМЕР ЗАКАЗА Тип Исполнение электроконтактной группы Диапазон показаний Единицы измерения Класс точности Фланец Расположение штуцера Степень защиты Манометр ДМ8008-Вуф исп.1 Мановакуумметр ДА8008-Вуф исп.1 Вакуумметр ДВ8008-Вуф исп.1 Нет (по умолчанию) См. Пределы измерений МПа кПа кгс/см2 бар 2,5 (по умолчанию) 1,5 (см. каталог) Без фланца (по умолчанию) Ф - фланец РШ - радиальный штуцер (по умолчанию) ОШ - осевой штуцер IP53 IP54 (по умолчанию) Доп. требования: заводская поверка (по умолчанию), гос. поверка, демпфер, хладагент R…, с РМ…, номер, пломба и др.
