Манометры избыточного давления, вакуумметры и мановакуумметры показывающие МП4-Уф, ВП4-Уф, МВП4-Уф предназначены для измерения избыточного и вакуумметрического давления неагрессивных, некристаллизующихся жидкостей, пара и газа, в т. ч. кислорода, ацетилена, хладона.
НОРМЫ УПАКОВКИ
тип
| ш*г*в см(инд)
| ш*г*в см(общ)
| вес (кг)
| шт/кор.
| МП4-Уф
| 17*19*5
| 40*37*30
| 0,9
| 24
| МП4-Уф ФОШ*
| 17,2*17*10,3
| 37*37*45
| 0,9
| 16
| МП4-Уф IP54
| 17*19*5
| 40*37*30
| 0,9
| 20
|
*стандартное исполнение прибора с осевым штуцером - с фланцем.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Температура окружающего воздуха
| от -50 до +60 оС
| Устойчивость к климатическим воздействиям
| исполнение У2 по ГОСТ 15150-69
| Диаметр корпуса
| 150 мм
| Резьба штуцера
| М20х1,5
| Виброзащищенность
| группа L3 по ГОСТ 12997-84
| Класс точности
| 1,5 (по заказу 1,0 на пределы 0,4-60 МПа)
| Степень защиты приборов
| IP40 (по заказу IP53, IP54)
| Средний срок службы
| 10 лет
| Масса не более
| 0,9 кг
| Материал корпуса
| сталь
| Стекло
| техническое
| Штуцер, трубчатая пружина
| латунь, бронза
| Трибко-секторный механизм
| бронза, латунь, нержавеющая сталь
| Циферблат
| алюминиевый сплав, окрашенный в белый цвет
|
|
Пределы измерений в МПа
(по заказу поставляются в единицах измерения кПа, кгс/см2, бар)
| МП4-Уф
| от 0 до 0,06; 0,1; 0,16; 0,25; 0,4; 0,6; 1; 1,6; 2,5; 4; 6; 10; 16; 25;
40; 60; 100; 160
| МВП4-Уф
| от -0,1 до 0,06; 0,15; 0,3; 0,5; 0,9; 1,5; 2,4
| ВП4-Уф
| от -0,1 до 0
|
Марка манометра
| Класс точности
| Ф, мм
| Пределы измеряемого давления
| ВП4-Уф
| 1,5 (по заказу 1,0)*
| 150
| от -0,1 до 0 МПа
| МВП4-Уф
| от -0,1 до 0,06...0,3 МПа
| МВП4-Уф
| от -0,1 до 0,5...2,4 МПа
| МП4-Уф
| от 0 до 0,6...2,5 МПа
| МП4-Уф
| от 0…0,4 ; от 4... 10 МПа
| МП4-Уф
| от 0 до 16…25 МПа
| МП4-Уф
| от 0 до 40…60 МПа
| МП4-Уф
| от 0 до 100…160 МПа
| ВП4-Уф IP54
| 1,5 (по запросу 1,0)*
| 150
| от -0,1 до 0 МПа
| МВП4-Уф IP54
| от -0,1 до 0,06; 0,16;0,25;0,4;0,6;1;1,6; 2,5 МПа
| МП4-Уф IP54
| от 0 до 0,06…10 МПа
| МП4-Уф IP54
| от 0 до 16…25 МПа
| МП4-Уф IP54
| от 0 до 40…60 МПа
| МП4-Уф IP54
| от 0 до 100…160 МПа
| ВП4-Уф с осевым штуцером, ФОШ
| 1,5 (по заказу 1,0)*
| 150
| от -0,1 до 0 МПа
| МВП4-Уф с осевым штуцером, ФОШ
| от -0,1 до 0,06; 0,16;0,25;0,4;0,6;1;1,6; 2,5 МПа
| МП4-Уф с осевым штуцером, ФОШ
| от 0 до 0,06…10 МПа
| МП4-Уф с осевым штуцером, ФОШ
| от 0 до 16…25 МПа
| МП4-Уф с осевым штуцером, ФОШ
| от 0 до 40…60 МПа
| МП4-Уф с осевым штуцером, ФОШ
| от 0 до 100…160 МПа
| МП4-Уф IP54 БС (байонет, корпус сталь)
| 1,0
| 150
| от -0,1 до 0 МПа
от -0,1 до 0,06...2,4 МПа
| МП4-Уф IP54 БС (байонет, корпус сталь)
| от 0 до 0,06…10 МПа
| МП4-Уф IP54 БС (байонет, корпус сталь)
| от 0 до 16…60 МПа
| МП4-Уф IP54 БН (байонет, корпус нержавеющая сталь)
| от -0,1 до 0 МПа
от -0,1 до 0,06...2,4 МПа
| МП4-Уф IP54 БН (байонет, корпус нержавеющая сталь)
| от 0 до 16…60 МПа
| МП4-Уф IP54 БН (байонет, корпус нержавеющая сталь)
| от 0 до 16…60 МПа
|
ВАРИАНТЫ ИСПОЛНЕНИЯ КОРПУСА
|

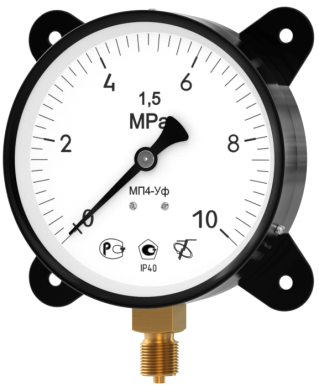

| Радиальный штуцер с задним фланцем

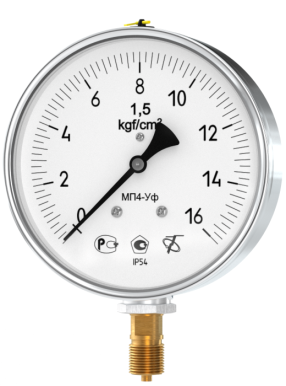

| Степень защиты IP53, IP54 (материал корпуса - нержавеющая сталь)
|
|

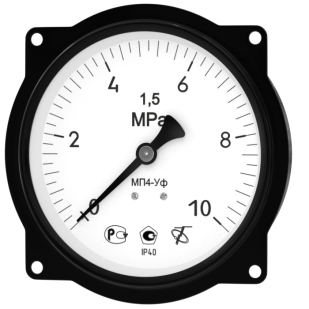

| Осевой штуцер с передним фланцем

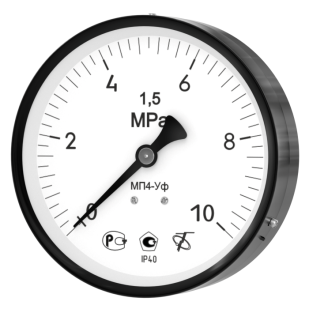

| Осевой штуцер без фланца
|
ДОПОЛНИТЕЛЬНАЯ ОПЦИЯ

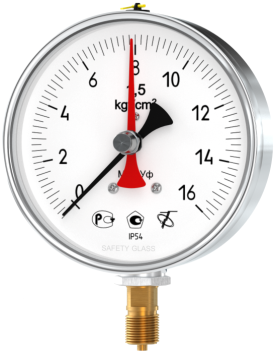

безопасное стекло (safety glass)
красная стрелка

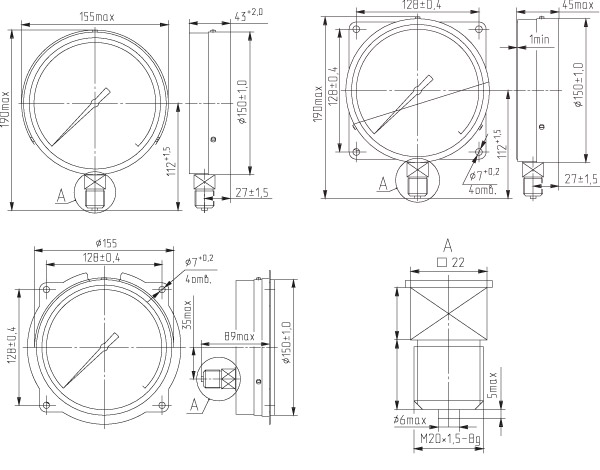

ЧЕРТЕЖИ
ДОПОЛНИТЕЛЬНАЯ ИНФОРМАЦИЯ
Код
| Наименование изделия
| Примечание
| | Механизм с держателем
| | 0104
| ВП4-Уф, МВП4-Уф, МП4-Уф
| -0,1…0; -0,1…2,4; 0…10 МПа
| 01041
| МП4-Уф
| 16…25 МПа
| 0105
| МП4-Уф
| 40…60 МПа
| 0106
| МП4-Уф
| 100…160 МПа
| 0404
| Циферблат МП4-УФ
| | 0504
| Стекло МП4-Уф
| | 0602
| Обечайка МП4-УФ
| | 0702
| Корпус МП4-Уф
| | 0803
| Стрелка МП4-Уф
| | 1007
| Прокладки МП4-УФ
| |
КАК ЭТО РАБОТАЕТ

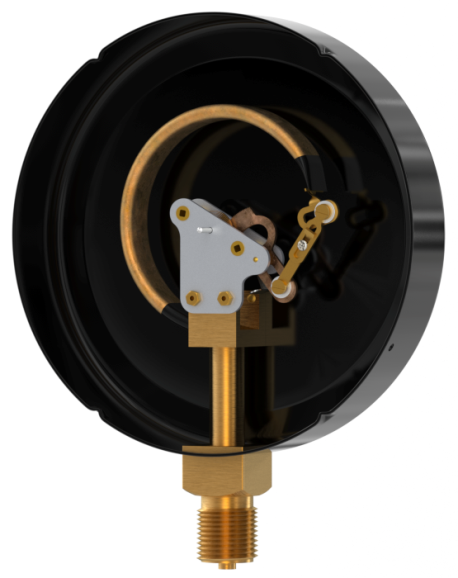

Принцип действия приборов основан на уровновешивании измеряемого давления силами упругой деформации чувствительного элемента. Используется два вида таких элементов:
на пределы до 100 кгс/м2 включительно - одновитковая манометрическая пружина; на пределы свыше 100 кгс/м2 - полуторавитковая пружина.

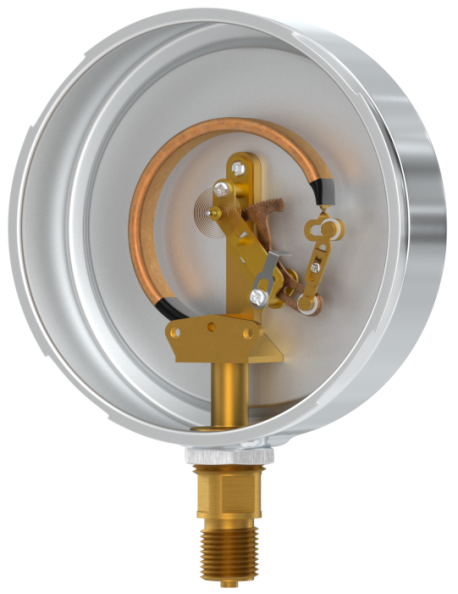

Измеряемое давление через штуцер поступает в полость измерительной пружины и посредством трибко-секторного механизма вызывает пропорциональное движение стрелки по шкале.
