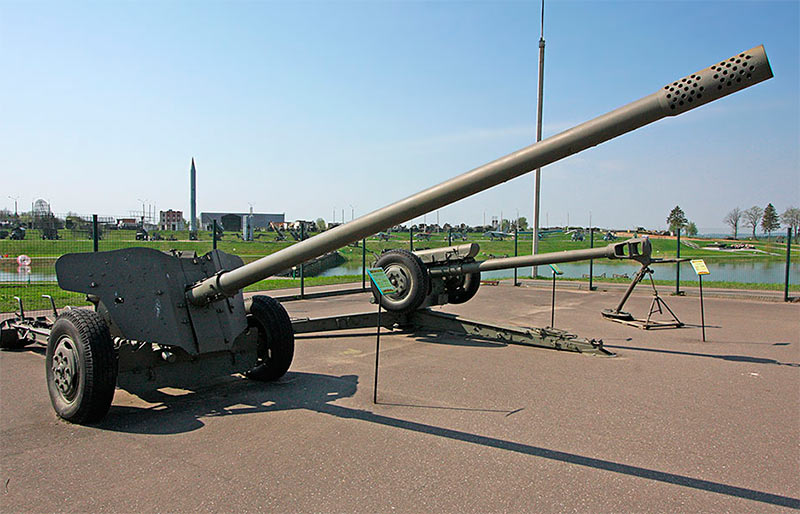

Гладкоствольная противотанковая пушка Т-12

100-мм Противотанковая пушка Т-12Н.

Гладкоствольная противотанковая пушка Т-12 была принята на вооружение постановлением Совета Министров СССР № 000—311 от 01.01.2001 г.

Калибр, мм: 100 Длина ствола, клб.: 63 Длина зарядной каморы, мм: 915 Ширина пушки (по колпакам колёс), мм: 2320 Ширина хода, мм: 920 Клиренс, мм: 330 Диаметр колеса, мм: 1034 Высота линии огня, мм: 810 Высота пушки в боевом положении при наибольшем угле возвышения, мм: 2600 Высота пушки по верхнему срезу щита, мм: 1600 Угол горизонтального обстрела, град: 53-54 Наибольший угол возвышения, град: 20±1 Наибольший угол снижения, град: −6—7 Нормальная длина отката, мм: 680—770 Предельная длина отката, мм: 780 Масса пушки в боевом и походном положениях, кг: 3100 Масса ствола с затвором, кг: 1337 Масса клина в собранном виде, кг: 55 Масса откатывающихся частей, кг: 1420 Скорострельность, выстр/мин: 6—14 Расчёт, человек: 6—7 Максимальная дальность стрельбы, м: (навесным огнём) 8200 Максимальная дальность "прямого" выстрела, м: 2500 Начальная скорость снаряда, м/с:
1575 (подкалиберный); 975 (кумулятивный)
Масса снаряда, кг:
5,65 (подкалиберный) 4,69 кг (кумулятивный)

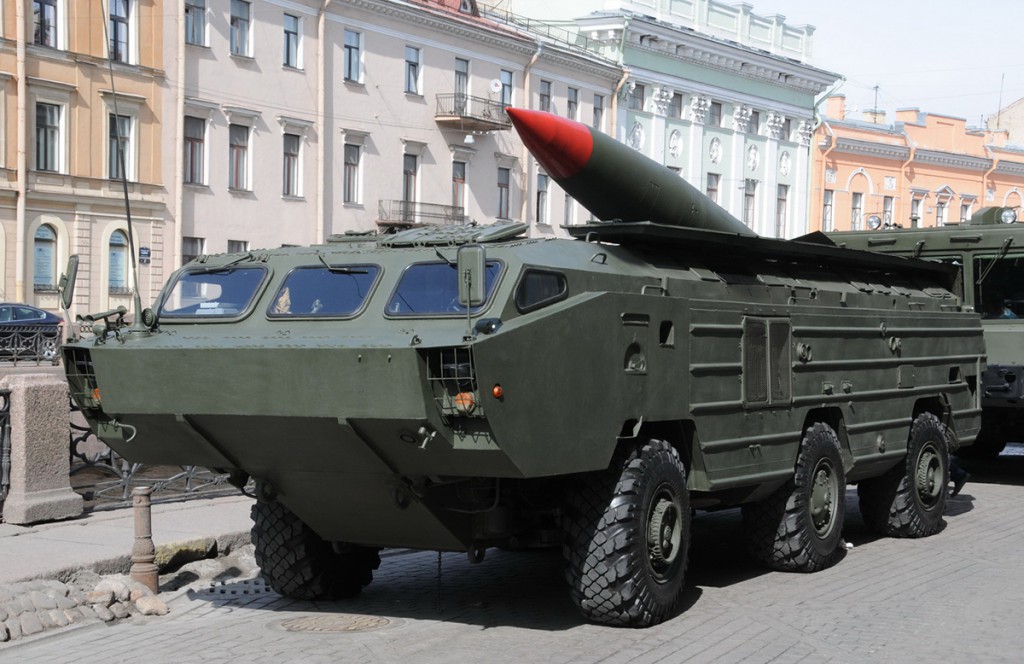

Самоходная пусковая установка «Точка-У»

Разработка была начата по постановлению Совета Министров № 000-56 от 4 марта 1968 года.

Государственные испытания дивизионного ракетного комплекса 9К79 «Точка» проведены с 1970 по 1975 годы. Официально принят на вооружение Советской Армии в 1975 году, хотя серийное производство ракет началось в 1973 году.

Дальность стрельбы:
минимальная: 15 км максимальная: 120 км
Скорость ракеты:1100 м/с Стартовая масса: 2010 кг Тяга двигакгс Время работы: 18—28 с Подлётное время на максимальную дальность: 136 с Боевые части (БЧ): массой до 482 кг, обычного, ядерного и химического снаряжения, согласно номенклатуре Время подготовки к пуску:
из готовности № 1: 2 мин. с марша: 16 мин.
Масса пусковой установки (с ракетой и расчётом): 18145 кг Максимальная скорость передвижения ПУ с ракетой:
по шоссе: 60 км/ч по грунтовым дорогам: 40 км/ч по бездорожью: 15 км/ч на плаву: 8 км/ч
Запас хода боевых машин по топливу (с полной загрузкой): 650 км Технический ресурс боевых машин: 15000 км Экипаж: 4 чел.

152-мм Самоходная пушка 2С5 «Гиацинт»

Советская 152-мм армейская самоходная пушка. Создана на Уральском заводе транспортного машиностроения.

- Длина корпуса, мм: 8330
-Длина с пушкой вперёд, мм: 8950
-Ширина корпуса, мм: 3250
-Высота, мм: 2760
-База, мм: 4635
-Колея, мм: 2720
-Клиренс, мм: 450

-Тип брони: противопульная
-Лоб корпуса, мм/град.: 30

-Калибр и марка пушки: 152-мм 2А37
-Тип пушки: нарезная полуавтоматическая пушка
-Длина ствола, калибров: 47
-Боекомплект пушки: 30
-Углы ВН, град.: -2…+57 град.
-Углы ГН, град.: -15…+15 град.
-Дальность стрельбы, км: 8…33,1
-Прицелы: ПГ-1М, ОП-4М, ТКН-3А
-Пулемёты: 1 х 7,62-мм ПКТ

-Мощность двигателя, л. с.: 520
-Скорость по шоссе, км/ч: 62,8
-Скорость по пересечённой местности, км/ч: 25—30
-Запас хода по шоссе, км: 500
-Ёмкость топливных баков, л: 830
-Удельная мощность, л. с./т: 19
-Тип подвески: индивидуальная, торсионная
-Удельное давление на грунт, кг/см2: 0,6
-Преодолеваемый подъём, град.: 30 град.
-Преодолеваемая стенка, м: 0,7
-Преодолеваемый ров, м: 2,5
-Преодолеваемый брод, м: 1

Калибр	152 мм
Максимальная дальность стрельбы	33,1 км
Запас хода по шоссе	500 км

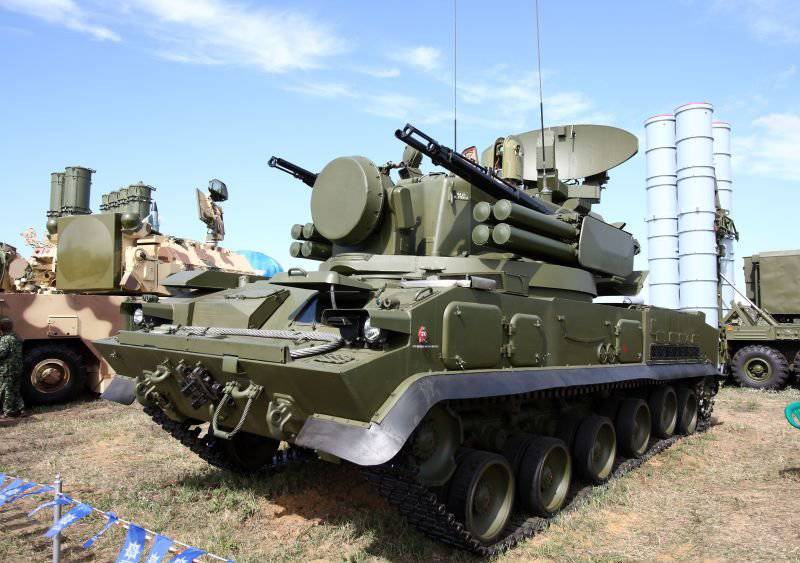

ЗПРК 2С5 «Тунгуска»

По результатам проведённых в 1980—1981 годах испытаний комплекс был доработан и 8 сентября 1982 года принят на вооружение в Вооружённых силах СССР. Первоначально он имел 4 ракеты, затем 8.

самоходное гусеничное легкобронированное шасси ГМ-5970.05[18] два 30-мм зенитных автомата 2А38 8 пусковых установок с боекомплектом из 8 зенитных управляемых ракет 9МЗ11 радиолокационная система, состоящая из РЛС обнаружения цели, РЛС сопровождения цели и наземного радиозапросчика Характеристики вооружения
Зенитные автоматы:
Начальная скорость снаряда, м/с — 960 Темп стрельбы из двух автоматов, выстр./мин. — от 4000 до 5000
Ракеты:
Масса боевой части, кг — 9 Средняя скорость, м/с — 600 Радиус эффективного поражения боевой части, м — 5 Система наведения — полуавтоматическая радиокомандная с оптической линией связи. Система наведения работает на литерных частотах, заранее подготовленных перед пуском ЗУР[20]. Время работы стартового двигателя 2,6 с
Параметры зоны поражения воздушных целей, км:
Ракеты:
По высоте — до 3,5 По дальности — от 2,5 до 8 По курсовому параметру— до 4
Зенитные автоматы:
По высоте — до 3 По дальности — от 0,2 до 4 По курсовому параметру — до 2 Дальность поражения наземных целей — до 2
Параметры зоны обнаружения и опознавания СОЦ:
Угловые, град:
по азимуту — не ограничено по углу места — от 18 до 20
по дальности, км:
в амплитудном режиме — до 18 в режиме СДЦ — до 16
Параметры зоны сопровождения ССЦ:
Угловые, град:
по азимуту — не ограничено по углу места — от −15 до +87
по дальности, км:
в амплитудном режиме — до 15 в режиме СДЦ — до 13

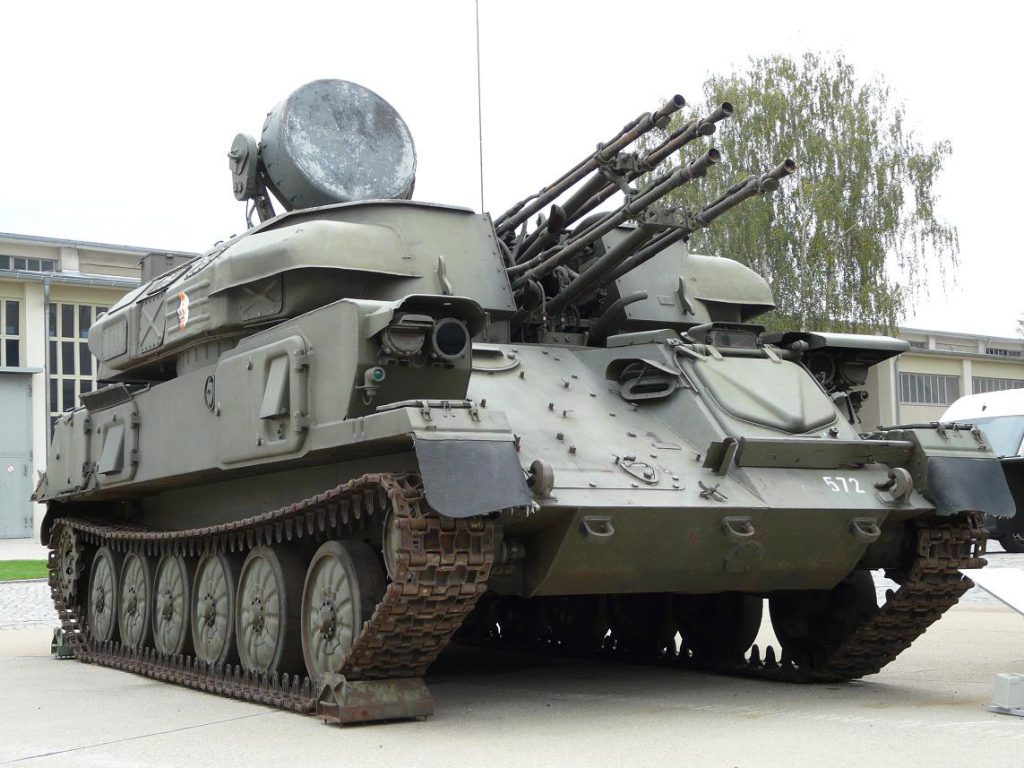

ЗСУ 23-4 «Шилка»

ЗСУ-23-4 «Шимлка» (индекс ГРАУ — 2А6) — советская зенитная самоходная установка, серийное производство начато в 1964 году.

Технические характеристики

Год принятия на вооружение	1962
Размеры зоны поражения, км:
— по дальности	0-2,5
— по высоте	0-1,5-2
Скорость поражаемых целей, м/c:
— при стрельбе навстречу	450
— при стрельбе вдогон	300
Количество и калибр пушек, мм	4х23
Масса снаряда, кг	0,19
Начальная скорость снаряда, м/c	1000
Возможность стрельбы в движении	Да
Всепогодность работы	Да
Масса, т	20,5
Расчет, чел.	4
