Повышение эффективности мини-турбогенераторов за счет применения новых материалов

УДК 621.333

ПОВЫШЕНИЕ ЭФФЕКТИВНОСТИ МИНИ-ТУРБОГЕНЕРАТОРОВ ЗА СЧЕТ ПРИМЕНЕНИЯ НОВЫХ МАТЕРИАЛОВ

, ,

Россия, Санкт-Петербург, Институт химии силикатов РАН

Обосновано применение новых конструкционных, магнитных и ферромагнитных материалов для мини-турбогенераторов малоразмерных газотурбинных установок. Выбор материала бандажного цилиндра ротора и типа редкоземельного постоянного магнита определяет габариты и массу машины, а ферромагнитного материала – КПД. Применение аморфных сплавов позволяет реализовать оптимальную по объему 4-полюсную конструкцию, что уменьшает массу генератора вдвое и повышает КПД до 99-99,5%.

Ключевые слова: мини-турбогенератор, постоянные магниты, немагнитные стали, аморфные сплавы, энергосбережение

Для систем децентрализованной энергетики, в том числе и для малоразмерных газотурбинных установок, перспективным высокоскоростным мини-турбогенератором является синхронная машина с возбуждением от постоянных высококоэрцитивных магнитов нового поколения. При создании высокоскоростных мини-турбогенераторов необходимо решить несколько задач, обусловленных высокой частотой вращения и увеличением потерь энергии: обеспечить механическую прочность ротора; существенно снизить потери в сердечнике статора; снизить потери на трение ротора о воздух. Требуемые характеристики мини-турбогенератора могут быть обеспечены выбором новых конструкционных, магнитных и ферромагнитных материалов [1-5].

Численный эксперимент на базе современных расчетных методов и пакетов программ позволяет задавать размеры и геометрию машины, учитывать нелинейность характеристик, реальное распределение токов и другие факторы, а также выполнять многовариантные расчеты, обеспечивая повышение надежности и точности расчетов, а также оптимизацию конструкции машины на этапе проектирования и изготовления [6-8].

Для изготовления бандажного цилиндра может быть использована бесшовная труба из немагнитной стали 12Х18Н10Т с пределом прочности уВ=550 МПа, низколегированная борсодержащая сталь (уВ=900 МПа), жаропрочные сплавы на никелевой основе типа ХН68ВКТЮ и ХН63MБ, а также прецизионные сплавы на кобальтовой основе типа 40КХНМ и 40КХНМВТЮ. Возможности получения высокопрочных материалов с высоким пределом текучести связаны с осуществлением ультратонкого измельчения кристаллического зерна. Коррозионно-стойкая жаропрочная сталь мартенситного типа 30Х13 (40Х13) имеет предел прочности уВ=1650-1750 МПа. Помимо немагнитных сталей для изготовления бандажного цилиндра может быть применен титановый сплав ВТ22 (уВ=1280 МПа), либо высокопрочные высокомодульные нити и жгуты «АРМОС» (уВ=5500 МПа).

Для системы возбуждения высокоскоростных мини-турбогенераторов выбирают высококоэрцитивные магниты из сплавов на основе редкоземельных металлов. Как правило, используют два химических состава: либо Nd2Fe14B (неодим-железо-бор), либо Sm2Co17 (самарий-кобальт). Неодимовые магниты обладают наивысшим значением магнитной энергии (ВН)max=440 кДж/м3, а также являются более дешевыми, чем самарий-кобальтовые магниты. Недостатком этих магнитов является низкая коррозионная стойкость и способность поглощения водорода из окружающей среды. Для них разработаны защитные покрытия слоями меди, цинка, никеля, хрома. Самарий-кобальтовые магниты уступают неодимовым по коэрцитивной силе и индукции, но, имея точку Кюри более +800 °С, способны работать при более высоких температурах (до +350 °С), являются коррозионностойкими и не нуждаются в защитном покрытии. Их недостатками являются высокая стоимость редкоземельных металлов и технология их очистки, а также большая хрупкость.

Аморфные и кристаллические сплавы обладают малыми удельными потерями. Для сердечников мини-турбогенераторов особенно эффективен аморфный сплав ГМ-440, у которого на частоте 0,05–5 кГц полностью реализуется высокая магнитная индукция без заметного перегрева магнитопровода. Магнитопроводы изготавливаются из ленты толщиной 25 мкм с аморфной структурой. После отжига в поперечном магнитном поле магнитопроводы имеют высокую линейность кривой намагничивания, низкую остаточную магнитную индукцию и низкие удельные магнитные потери.

Эффективность различных материалов исследована по результатам расчетов высокоскоростного мини-турбогенератора (Р=100 кВт, U=500 В, n=70000 мин-1, 2p=2, m=3, cosц=0,9). Базовая модель двухполюсного генератора имеет сердечник статора диаметром 140/65 мм из холоднокатаной изотропной тонколистовой электротехнической стали 2421 толщиной 0,18 мм. Численный эксперимент проведен для неодимовых [9] и для самарий-кобальтовых [10] магнитов. Для выбранной марки магнита рассмотрены различные материалы бандажного цилиндра, которые характеризуются тангенциальным напряжением у=600-1200 МПа, а также различной толщиной электротехнической стали Д=0,18–0,27 мм. Результаты эксперимента двухполюсной базовой модели представлены на рис. 1, а.

Анализ полученных данных показывает, что материал бандажного цилиндра и характеристики выбранного постоянного магнита определяют габариты генератора, его активную длину и массу (рис. 1, а). За счет выбора характеристик магнитов их объем и активная длина машины могут быть изменены на 30% (рис. 1, а), за счет материала бандажного цилиндра – на 25%. КПД машины при одинаковом ферромагнитном материале за счет изменения габаритов машины может отличаться на 0,5%. При замене ферромагнитного материала сохраняются массогабаритные показатели мини-турбогенератора, а потери в стали и КПД, соответствующие выбранному варианту, значительно зависят от характеристик ферромагнитных материалов (рис. 1, б): при увеличении толщины листа стали значительно (на 35–50%) возрастают потери, и КПД машины падает примерно на 1%.



а)  б)

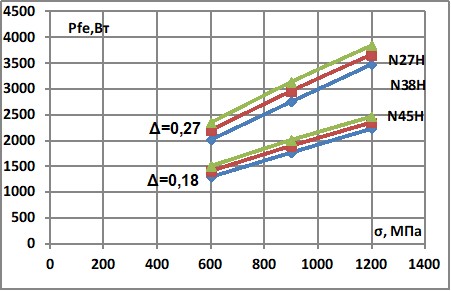

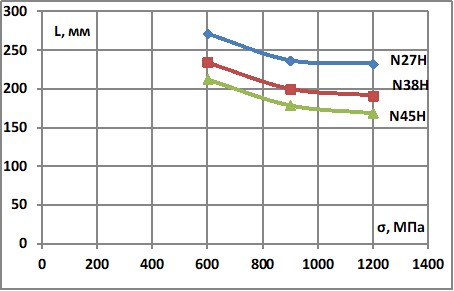

Рисунок 1 – Зависимость активной длины (а) и потерь в стали (б) от выбранных материалов

В результате применения самарий-кобальтовых магнитов достигаются более высокие значения КПД, однако при этом возрастает масса магнитов и генератора.

Двухполюсная машина с точки зрения массогабаритных показателей не является оптимальной [4], однако переход на 4-полюсное исполнение невозможен: потери в электротехнической стали увеличиваются на 35–50%, а КПД снижается примерно на 1%.

Преимущество 4-полюсной конструкции мини-турбогенератора достигается только при применении для сердечника статора аморфного или нанокристаллического сплава, что позволяет вдвое снизить вес машины и увеличить КПД на 2% (рис. 2).

Рисунок 2 – Сравнение КПД 4-полюсного генератора СГПМ-100-70000 при применении стали 2421 толщиной 0,18 мм (1) и аморфного сплава ГМ-440 (2)

Для мини-турбогенератора 100 кВт, 70000 мин-1 выбором материалов могут быть реализованы следующие параметры: для двухполюсного исполнения при изготовлении сердечника статора из электротехнической стали 2421-0,18 и магнитах NdFeB: активная длина статора – 179 мм, масса машины – 52,9 кг, КПД – 97,57%; для четырехполюсного исполнения при изготовлении сердечника статора из аморфного сплава ГМ-440В и магнитах SmCo: активная длина статора – 190 мм, масса машины – 29,8 кг, КПД – 99,44%.
