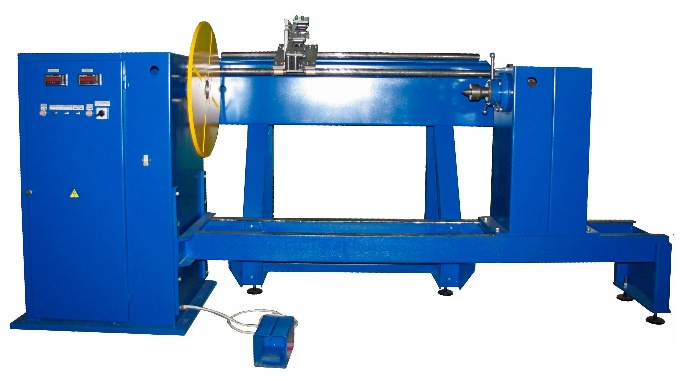

Станок намоточный с раскладчиком 1130

Станок предназначен для намотки катушек трансформаторов из проводников круглого и прямоугольного сечения на картонные цилиндры

Артикул 04.03.32.1130

ТЕХНИЧЕСКАЯ ХАРАКТЕРИСТИКА

1. Скорость вращения планшайбы, об/мин

10 - 100

2. Сечение наматываемых проводников, мм2

0,8…30

3. Диаметр наматываемой катушки, мм

60 – 600

4. Длина наматываемой катушки, мм

100 – 1000

5. Ход каретки раскладчика, мм

1130

6. Шаг укладки проводников, мм

1…25

7. Счетчик числа витков , тип

электронный

8.Дискретность счета витков

1

9. Задаваемое число витков

1 – 9 х 107

10. Привод планшайбы

10.1. Электродвигатель

10.1.1. Мощность, кВт

2,2

10.2. Редуктор, тип

110

10.3. Преобразователь частоты

10.3.1. Мощность, кВт

2,2

10.3.2. Выходное напряжение, В

230

11. Привод механизма раскладки

11.1. Электродвигатель

11.1.1. Мощность, кВт

0,12

11.2. Редуктор, тип

50/30

11.3. Преобразователь частоты

11.3.1. Мощность, кВт

0,2

11.3.2. Выходное напряжение, В

220

12. Напряжение питания (50Гц), В

220

13. Потребляемая мощность (максимальная), кВт

6

14. Применяемый шаблон для намотки катушек

цилиндрический, раздвижной

15. Габаритные размеры (ДхШхВ) / масса, мм / кг

2900х1170х1450/600

Возможны изменения основных параметров по Вашему техническому заданию

* Производитель имеет право без предварительного уведомления вносить изменения в изделие, которые не ухудшают его технические характеристики, а являются результатом работ по усовершенствованию его конструкции или технологии производства
