Назначение контактов разъема Х1:
Номер контакта | Обозначение | Назначение |
1 | V1 | Вход основного источника питания |
2 | V2 | Вход резервного источника питания |
3 | Com | Общий источников питания |
4 | Com | Общий источников питания |
5 | RELAY 1.1 | Реле 1, контакт 1 |
6 | RELAY 1.2 | Реле 1, контакт 2 |
7 | RELAY 2.1 | Реле 2, контакт 1 |
8 | RELAY 2.2 | Реле 2, контакт 2 |
9 | AI1 In+ | Измерительный вход 1: 0‑20мА |
10 | AI1 Com | Общий измерительного входа 1 |
11 | AI2 In+ | Измерительный вход 2: 0‑20мА |
12 | AI2 Com | Общий измерительного входа 2 |
13 | AI3 In+ | Измерительный вход 3: 0‑20мА |
14 | AI3 Com | Общий измерительного входа 3 |
15 | Data+ (RS485-1) | Линия Data+ интерфейса RS485(1) |
16 | Data - (RS485-1) | Линия Data - интерфейса RS485(1) |
Назначение контактов разъема Х2:
Номер контакта | Обозначение | Назначение |
1 | Data - (RS485-2) | Линия Data - интерфейса RS485(2) |
2 | Data+ (RS485-2) | Линия Data+ интерфейса RS485(2) |
3 | NC | Не задействован |
4 | NC | Не задействован |
5 | NC | Не задействован |
6 | NC | Не задействован |
7 | NC | Не задействован |
8 | NC | Не задействован |
9 | NC | Не задействован |
10 | NC | Не задействован |
11 | NC | Не задействован |
12 | NC | Не задействован |
13 | RELAY 4.1 | Реле 4, контакт 1 |
14 | RELAY 4.2 | Реле 4, контакт 2 |
15 | RELAY 3.1 | Реле 3, контакт 1 |
16 | RELAY 3.2 | Реле 3, контакт 2 |
| АКОН» Украина, г. Киев ул. Лебедева-Кумача 5, оф.319 (+38044) 496-29-60 (+38067) 442-33-89 *****@*** www. akon. Skype: wadbus |
Технический паспорт

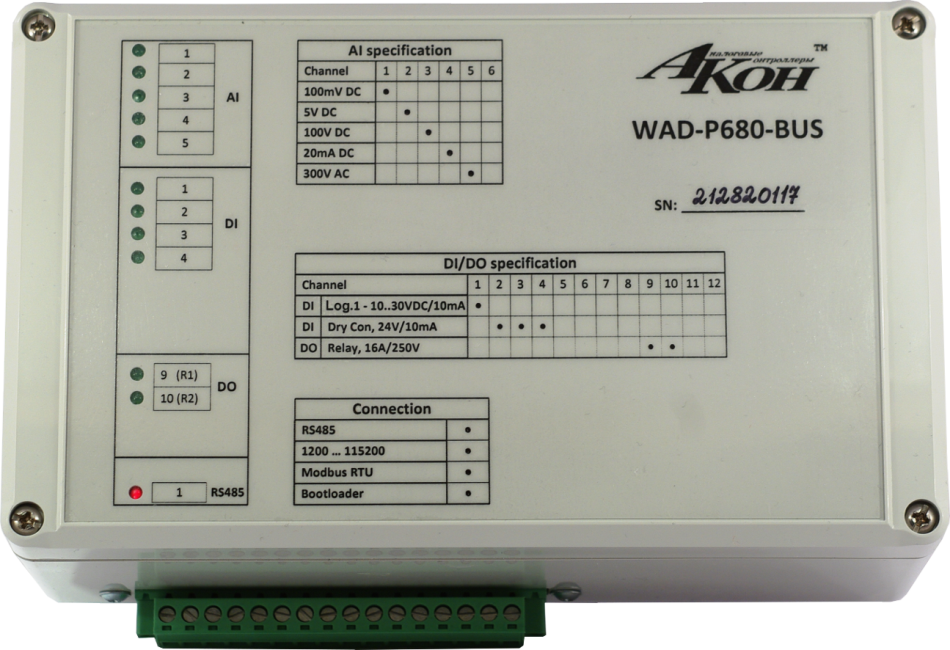

WAD-P680-BUS
ТУ У 33.2-33056998-001:2009
Многофункциональный контроллер ввода-вывода
Гальваническая развязка
Интерфейс RS485 (Modbus RTU)
2016
Основные технические характеристики:Модуль WAD-P680-BUS ТУ У 33.2-33056998-001:2009 предназначен для преобразования значения сигналов постоянного тока в цифровой код и управления нагрузками посредством релейного вывода. Передача обработанного значения в головной вычислитель и управление осуществляется по линиям интерфейса RS-485.
Аналоговый ввод:
Количество входных каналов – 3.
Схема подключения входа – двухпроводная.
Диапазоны преобразования: - 0-20мА (входное сопротивление 62Ом).
Защита от перегрузок до +/-60В длительно.
Основная приведенная к диапазонам преобразования погрешность – 0,07%.
Погрешность нелинейости – не более 0,03%.
Дополнительная погрешность в рабочем диапазоне температур - ±0,01%*°C.
Светодиодная индикация выхода за диапазон преобразования.
Релейный вывод:
Количество выходных каналов – 4.
Тип выходов – реле на замыкание.
Коммутируемое напряжение – до ~250В.
Допустимый ток через канал – до 16А.
Механическая надёжность – минимум 20 000 000 срабатываний каждого реле.
Электрическая надёжность при максимальной нагрузке – минимум 100 000 срабатываний каждого реле (на резистивной нагрузке).
Светодиодная индикация состояния канала.
Общие параметры:
Подавление помехи нормального вида 50/60 Гц не менее 70 дБ.
Подавление помехи общего вида 50/60 Гц не менее 120 дБ.
Подавление изменения напряжения питания не менее 150дБ.
Защита входов от перенапряжения – долговременная, до +/-60В.
Защита входа питания от другой полярности и превышения напряжения до +/-60В.
Количество портов интерфейса RS485 – 2.
Защита линий интерфейса RS485 от превышения напряжения до +/-60В.
Напряжение питания от 10 до 30 В. Рекомендуемое напряжение питания 24В.
Потребляемая мощность - не более 5 Вт.
Габариты модуля - 200х120х60 мм.
Масса - 480 г.
Средний срок службы изделия - 10 лет.
Крепление – DIN-рейка.
Условия эксплуатации:
Рабочая температура окружающего воздуха для модуля от -20 до +75 0С.
Относительная влажность 98% при +35 0С.
Температура хранения от -25 до +90 0С.
Комплект поставки:Модуль WAD-P680-BUS 2 шт. № 000…210091016
Разъем MSTB 2,5/16-STF-5,08 4 шт.
Паспорт – 1шт. (допускается 1 шт. до 10 комплектов поставки).
Начальные настройки:Адрес – 1.
Скорость обмена - 9600 бод.
Протокол – Modbus RTU.
Формат фрейма – 8:n:1.
Свидетельство о приёмке:Модуль преобразователя WAD-P680-BUS соответствует техническим характеристикам и признан годным к эксплуатации.
Дата выпуска 21.10.2016 г.
Подпись лица ответственного за приёмку __________________________
Гарантийные обязательства:Изготовитель гарантирует соответствие модуля техническим характеристикам при соблюдении потребителем условий эксплуатации и хранения. Гарантийный срок эксплуатации 36 месяцев со дня ввода в эксплуатацию, но не более 42 месяцев со дня изготовления. Адрес изготови, Украина, г. Киев, ул. Лебедева-Кумача 5, оф. 319. тел: +380 44 496‑29‑60, +380 67 442‑33‑89
*****@***, www. akon.
Нормативная база:Модули WAD-P680-BUS ТУ У 33.2-33056998-001:2009 произведены согласно комплекта производственной документации АКОН.422500.005 и соответствуют требованиям ДСТУ 2465-94, ДСТУ 2708-2006, ДСТУ ІЕС 60654-3:2000, ДСТУ ІЕС 61000 4-2:2008, ДСТУ ІЕС 61000-5-2:2008, ДСТУ ІЕС 61000-11-2:2008, ДСТУ ІЕС 61000-17-2:2008, ДСТУ ІЕС 61326-1:2002.
