Контроллер многофункциональный

Контроллер Многофункциональный

КМ ЭНТЕК E1R2-G

ОПИСАНИЕ КОНТРОЛЛЕРА ЭНТЕК E1R2-G – инновационный контроллер со встроенным GSM модемом, предназначенный для высокоскоростного проводного и беспроводного подключения коммерческих и промышленных объектов к сети Интернет. Незаменим для использования в сфере М2М решений, где требуется быстрое и безопасное управление объектами и  сбор данных по защищенному каналу. Контроллер сочетает в себе функции промышленного контроллера и маршрутизатора, что делает его универсальным устройством для решения широкого спектра задач промышленной автоматизации и телеметрии.  Расширенный диапазон рабочих температур обеспечивает доступ к сети Интернет в любом месте, где есть покрытие сети оператора, а стандартные промышленные интерфейсы RS-232, RS-485 и Ethernet позволяют подключать различные виды периферийных устройств. Сетевое подключение реализуется с помощью двух интерфейсов Ethernet, а также по каналам GSM/GPRS.  ЭНТЕК E1R2-G выполнен в прочном  корпусе промышленного исполнения, оснащен Ethernet-портом 10/100 для LAN/WAN подключения, слотом для SIM-карты, промышленными интерфейсами RS-232 и RS-485 4 силовыми реле 8 дискретными входами. ФУНКЦИОНАЛЬНЫЕ ВОЗМОЖНОСТИ

Сфера применения: Энергомониторинг и диспетчеризация Управление реклоузерами, РТП, ТП, котельными,  водозаборными узлами и скважинами Учет электроэнергии, воды, тепла с возможностью дистанционного и локального управления АСУ ТП распределенных объектов IP-видеонаблюдение, передача данных с удалённых объектов в режиме on-line. Контроль доступа на объекты, мониторинг объектов Системы безопасности (сигнализация, охрана и наблюдение) АСУ ТП распределенных объектов Прозрачный доступ к цифровому оборудованию

Уникальной особенностью E1R2-G  является мощная открытая операционная система на ядре Linux, что делает контроллер гибкой программной платформой для работы по алгоритмам пользователя. Система EnLogic позволяет с помощью удобных средств настройки конфигурировать контроллер практически под любые задачи от сбора данных по учету энергоресурсов, до управления мощностью в зависимости от сложных пользовательских сценариев и внешних условий. Это позволяет обеспечить легкую интеграцию в системы управления любого масштаба и легко адаптировать оборудование под конкретные задачи. Возможности EnLogic позволяют реализовать большое количество протоколов оборудования и устройств, обеспечить различные способы подключения, маршрутизации и вариантов шлюзования удаленных портов, передавать данные на несколько адресов, подключать локальную сеть, создавать безопасные виртуальные частные сети, строить защищенные каналы передачи информации. Контроллер оснащен встроенным брандмауэром, обеспечивающим высокую степень безопасности передаваемых данных, поддерживают разные протоколы передачи информации.

Контроллер работает в широком диапазоне входных напряжений =9-32В и ~90-264В и может быть использован в системах гарантированного  питания.

Для повышения надёжности работы в прибор встроен сторожевой таймер WatchDog, который выполняет перезагрузку GSM модуля в случае программных сбоев или потери соединения с сетью. Контроллер поддерживает локальную и удалённую конфигурацию.

ВСТРОЕННАЯ ТЕХНОЛОГИЧЕСКАЯ СИСТЕМА ENLOGIC

Встроенная  система для построения коммуникационных решений по сбору и консолидации цифровой информации, преобразованию протоколов и данных. Поддерживаются оперативные архивы, формируемые на основе оперативно опрашиваемых  данных, и исторические архивы, формируемые из архивов внешних устройств — приборов учета модулей ввода/вывода, различных цифровых устройств.  Для открытых и стандартных протоколов Modbus RTU, МЭК 870-5-101/103/104, DNPv3.

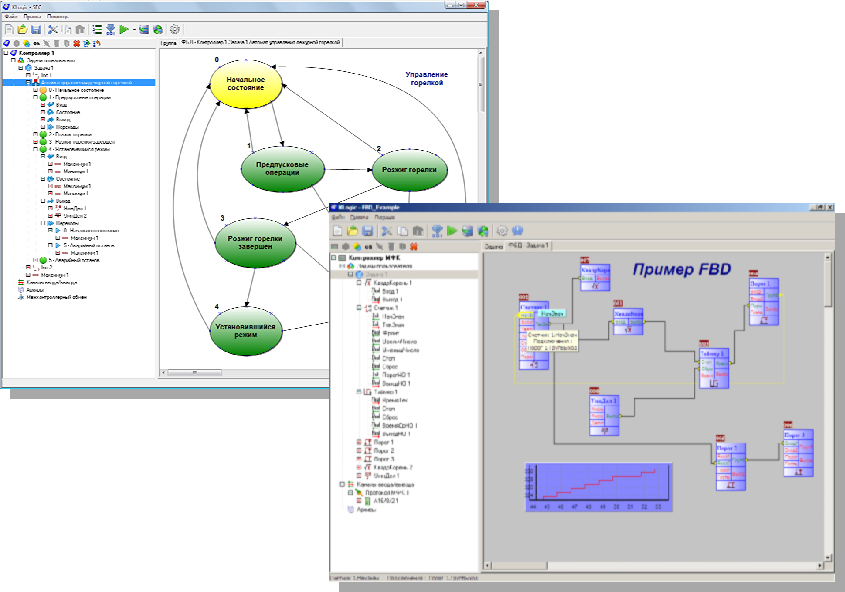

SoftLogic-система EnLogic Технологические алгоритмы пользователя ФБД – функциональные блоковые диаграммы Скриптовые алгоритмы Обработка данных (суммирование, масштабирование) Контроль и регулирование мощности Оперативные блокировки Прозрачный доступ (шлюзование) к устройствам, подключенным к интерфейсам RS485, RS232

КМ ЭНТЕК E1R2-G

ПАРАМЕТРЫ GSM	РАЗЪЁМЫ И ИНТЕРФЕЙСЫ
GSM МОДУЛЬ	3G EHS5	Ethernet (1)	RJ-45, 10/100 Мбит/сек
Диапазоны, МГц	UMTS 900/2100 EGSM 900/1800	USB Host (1)	USB 2.0, тип A (опционально)
Передача данных	HSPA+, EDGE, GPRS	SIM (1)	Standard SIM
Скорость передачи данных: Входящий канал, Мбит/сек	7,2	RS-232 (1)	винтовой клеммный
RS-485 (2)	винтовой клеммный соединитель
Скорость передачи данных: Исходящий канал, Мбит/сек	5,76	Универсальные линии ввода-вывода (4)	винтовой клеммный соединитель
ПАРАМЕТРЫ АППАРАТНОЙ ПЛАТФОРМЫ	Антенны (1)	SMA
Процессор	ARM9 32-bit 180 MHz	Вход питания (1)	винтовой клеммный соединитель
Оперативная память, Мб	64	ПАРАМЕТРЫ ОПЕРАЦИОННОЙ СИСТЕМЫ OPENWRT
Ethernet, Мбит/сек	1 х 10/100	Ядро	Linux
Wi-Fi	нет	IP-службы	Протоколы туннелирования: OpenVPN, сервер портов. Преобразование IP-адресов (NAT) Многопротокольная коммутация по меткам (протокол MPLS), DHCP (сервер/клиент)
ЭЛЕКТРИЧЕСКИЕ ПАРАМЕТРЫ
Напряжение питания (DC), В	=9-32В ~90-264В
Макс. потребляемая мощность, Вт	8	Администрирование	Через EnLogic по протоколу EnLogic.
Макс. потребляемый ток (при U пит. = 24 В), мА	333
МЕХАНИЧЕСКИЕ ПАРАМЕТРЫ
Вес, гр	265
Материал корпуса	Пластик	Безопасность	VPN Firewall IPRoute Фильтрация по IP/MAC-адресу
Габариты корпуса (Д х Ш х В), мм	157 х 130 х 34
Средний срок службы, лет	5	СВЕТОДИОДНАЯ ИНДИКАЦИЯ
Гарантия, лет*	1	индикатор ошибка связи, работа питание индикатор соединения, передачи данных индикатор портов, реле, входы/выходы
Рабочий температурный диапазон	-40...60
Относительная влажность, %	до 95,  при температуре 35
