ТЕПЛОВАЯ ОБРАБОТКА БРЕВЕН
Для оттаивания мерзлых, обледеневших бревен перед распиловкой или перед окоркой их подают в бассейны, в которых вода подогревается. Кроме этого, бассейны можно использовать для накопления необходимого запаса бревен перед распиловкой или окоркой. Если на лесозаводе не организована сортировка лесоматериалов на специальных устройствах, тогда в бассейне выполняется укрупненная сортировка бревен перед распиловкой.
Продолжительность оттаивания бревен зависит от температуры воды в бассейне, температуры воздуха, глубины оттаивания и диаметра бревен. Температуру воды в открытом бассейне поддерживают в пределах 5−10єС. При такой температуре продолжительность оттаивания бревна на глубину 3−4 см составляет 6−7 часов. Таким образом, в бассейне одновременно должен находиться запас сырья примерно на одну смену работы лесопильного цеха.
От количества и размеров бревен, которые размещаются в бассейне, зависят размеры его участков. Бассейн включает следующие участки: приемный, сортировочный, выпускной и запасной (рис. 62).
Сортировочный участок разделяется на секции, количество которых определяется количеством лесопильных потоков. На каждый поток выделяется по две секции. Из одной секции бревна поступают в распиловку, а в другую в это время подаются бревна для оттаивания.
Подачу бревен в бассейн осуществляют продольным или поперечным конвейерами, кранами или лесопогрузчиками. Для перемещения бревен в бассейнах применяют механические (тросовые или барабанные) или гидравлические ускорители.
В механизированных бассейнах (рис. 63) бревна перемещаются поперек по секциям участка оттаивания тросовыми ускорителями. В зависимости от расположения бассейна относительно лесопильного цеха подачу бревен в цех осуществляют продольным (рис. 63, а) или поперечным конвейером.
Лесоматериалы поднимают поперечным конвейером до уровня второго этажа, потом они поступают на разворотное устройство, предназначенное для разворота их вершиной вперед, и подаются в цех (рис. 63, б).

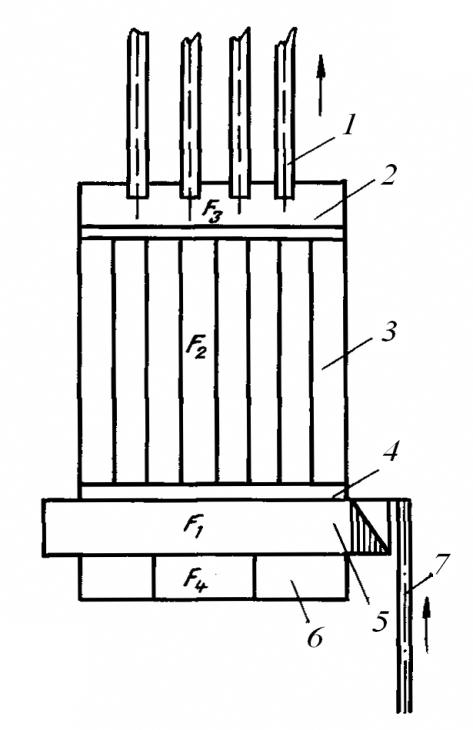

Рис. 62. Схема открытого бассейна:
1 – продольный конвейер для подачи бревен в лесоцех; 2 – разборный участок; 3 – рабочий участок; 4 – сортировочный мостик; 5 – приемно-сортировочный участок; 6 – запасной участок; 7 – продольный конвейер для подачи бревен в бассейн

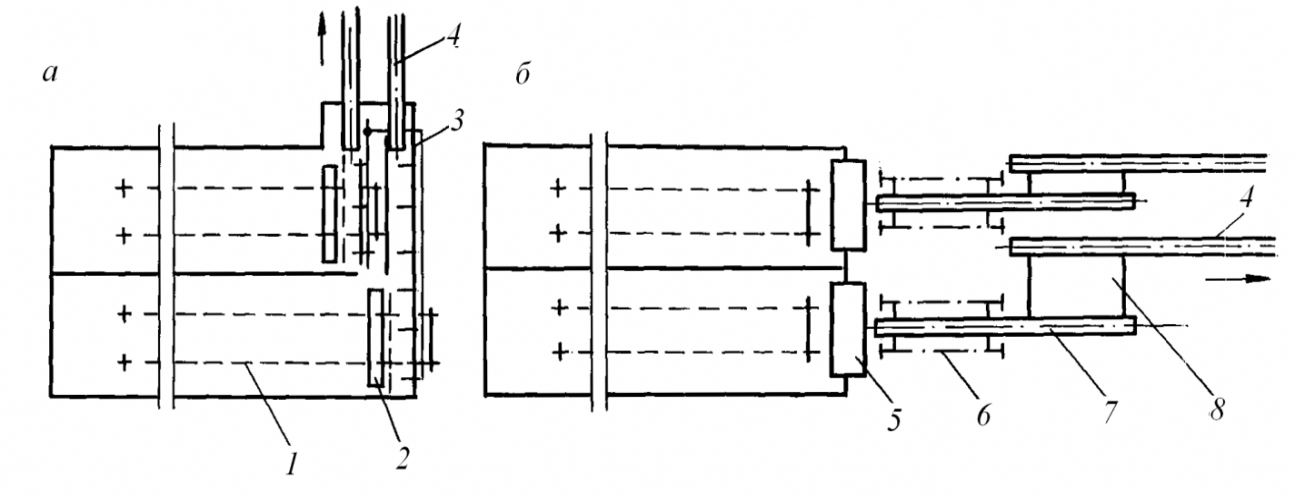

Рис. 63. Схемы комплексно-механизированных бассейнов
с выгрузкой бревен:
а – продольными конвейерами; б – поперечными конвейерами:
1 – тросовый ускоритель; 2 – разделитель бревен; 3 – система гидравлических ускорителей; 4 – продольные конвейеры для подачи бревен в цех; 5 – поперечный наклонный конвейер для выгрузки и подъема бревен до уровня второго этажа;
6 – разворотное устройство; 7 – продольный конвейер; 8 – накопитель бревен
Укрупненный расчет бассейна можно производить по нормативам (табл. 13).
Таблица 13
Нормы технологического проектирования открытых бассейнов
для лесопильного цеха при грузообороте 100 тыс. м3
Показатели | Средний диаметр бревен, см | ||
16 | 20 | 24 | |
Площадь бассейна, м2 Максимальный расход тепла (тыс. ккал/час) на обогрев бассейна при температуре внешней среды 20єС | 2030/1420 985/740 | 1640/1150 856/624 | 1370/960 806/582 |
Примечания. 1. В числителе − для неокоренных, в знаменателе − для окоренных бревен. 2. Расход тепла дается с учетом потерь пара при температуре воды в бассейне 5єС.
Порядок подробного расчета размеров бассейна и расхода тепла на его обогрев приведены в литературе [16].
Недостатком тепловой обработки бревен в открытых бассейнах является значительные потери тепла и невозможность оттаивания верхней части бревна, которая находится над водой, где температура ниже, чем в воде.
Нужно отметить, что сортированные бревна могут подаваться в цех без тепловой обработки. Чаще это бывает при сухопутной доставке сырья на склад. Сортировка лесоматериалов осуществляется в таком случае на сухопутных устройствах. Пачку сортированных бревен краном или лесопогрузчиком укладывают на загрузочное устройство (например ЛТ-80), с помощью которого лесоматериалы поштучно выдаются на продольный конвейер и транспортируются в цех. Современные режущие инструменты и оборудование позволяют окаривать и распиливать бревна без предварительной тепловой обработки. Такая технология сокращает капитальные и энергозатраты, снижает трудоемкость процесса.
