Контрольные вопросы

ВАРИАНТ 3

КОНТРОЛЬНЫЕ ВОПРОСЫ

1. Какое значение имеет наука геология для современной экономики? Объясните значение инженерной геологии для проектирования и строительства. Перечислите задачи, решаемые этой наукой.

2. Опишите горные породы вашего геолого-литологического разреза (рис. 1). Опишите их происхождение (генезис), минералогический и химический составы, структуру, текстуру и условия залегания. Укажите возможность их использования в строительстве.

3. Дайте краткое описание основных генетических типов четвертичных отложений.  Охарактеризуйте их строительные свойства.

4. Назовите основные физико-механические показатели свойств горных пород, используемые при проектировании и строительстве. Укажите величины их предельных значений.

5. Перечислите процессы внутренней динамики Земли, объясните их сущность.

6. Объясните сущность процессов внешней динамики Земли (экзогенных процессов). Укажите условия их возникновения и возможные защитные мероприятия.

7. Опишите водные свойства горных пород. Укажите виды воды в горных породах. Дайте краткую характеристику видов агрессивности подземных вод

8. Укажите причины возникновения инженерно-геологических процессов (пучения, наледей),  влияние этих процессов на инженерные сооружения, виды мероприятий, устраняющих их вредное влияние на строительство и нормальную работу зданий и сооружений.

9. Перечислите вопросы, требующие дополнительных изысканий для оценки строительного участка.

10. Оцените устойчивость склона и перечислите мероприятия, повышающие его устойчивость (в соответствии с прил. 1).

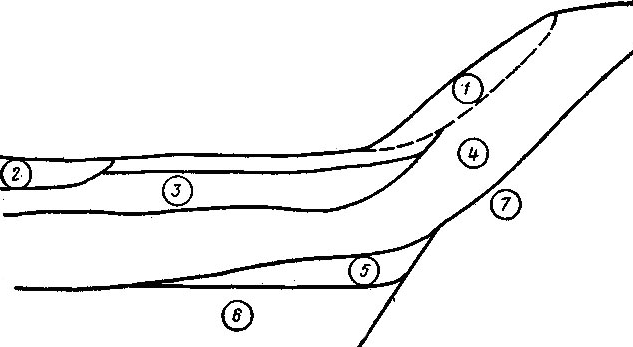

Схема геологического разреза участка и геометрические параметры к расчетам устойчивости склонов (М 1:1000)

i	0	1	2	3	4	5	6	7
ŷi	11,4	10,6	9,4	8,4	7,0	5,8	4,6	3,6
yi	10,2	8,8	7,2	6,0	4,8	4,0	3,6	3,6
bi	2,0	1,6	1,4	1,8	1,2	1,5	1,5

fqlQIV – 1 – глина тонкослоистая, темно-серая с включением пирита  и органическими примесями, мягкопластичная

fqlQIV  -2 - песок средней крупности. средней плотности

QIII - 3 - супесь пылеватая с обломками, плотная

P – 4 - известняк желтовато-серый

D – 5 - аргиллит черный

Є – 6 - хлоритовый сланец

PR – 7 – габбро

Рисунок 1

ПРИЛОЖЕНИЕ 1

ОБЩИЕ УКАЗАНИЯ К РАСЧЕТУ УСТОЙЧИВОСТИ СКЛОНА

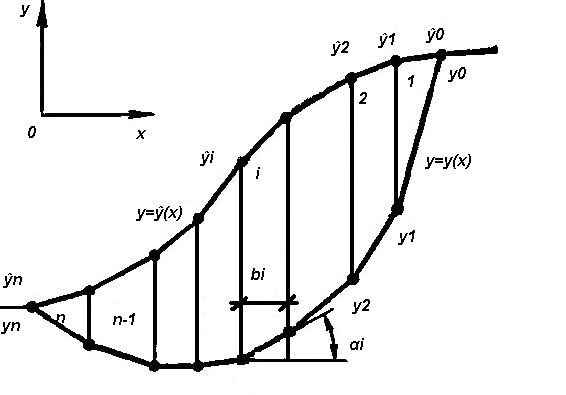

Наиболее широко применяемые методы расчета устойчивости склонов основаны на так называемой схеме вертикальных элементов – отсеков (рис. 2). Часть склона, ограниченную дневной поверхностью y=ŷ(x) и возможной или действительной поверхностью скольжения y=y(x), аппроксимируют системой отсеков 1, 2, …, i, …, n-1, n.

Для i-го отсека (i=1, 2, 3, …, n) даны геометрические параметры (ŷi, yi, ŷi-1, yi-1 - ординаты вершин, bi - ширина отсека) и геотехнические параметры (гi – объемная масса грунта, ci, tgцi  - коэффициенты сцепления и трения на поверхности скольжения).

Устойчивость склона оценивают числом к, называемым
коэффициентом устойчивости. Считаем, что склон устойчив,
если к≥1,3. Если это условие не выполнено, то должны быть
осуществлены инженерные мероприятия, повышающие устойчивость склона (террасирование, устройство удерживающих
сооружений и др.).

Для геологического разреза даны формула коэффициента устойчивости (прил. 2) и геотехнические параметры горных пород (табл. 1). Геометрические па­раметры указаны на разрезе.

Численный пример

Дан склон с геометрическими параметрами, приведенными в табл. 5.

Таблица 5

i	0	1,0	2,0	3
ŷi	9	8,8	6,3	0
yi	9	1,5	-1,0	0
bi	6,0	6,0	7

Пользуясь формулой и принимая г=1,9 т/м3, с=3,5 т/м2, tgц= 0,20, получим, к= 0,757. В данном случае, очевидно, требуются мероприятия, повышающие устойчивость склона.

ПРИЛОЖЕНИЕ 2

ФОРМУЛЫ КОЭФФИЦИЕНТА УСТОЙЧИВОСТИ СКЛОНА ПО ЗАДАННОЙ ПОВЕРХНОСТИ СКОЛЬЖЕНИЯ

(к вопросу 8)

1. Соловьева

Таблица 1

Исходные данные к расчету устойчивости склона

г, т/м3	с, т/м2	tg ц
1,8	1,5	0,40

Рисунок 2
