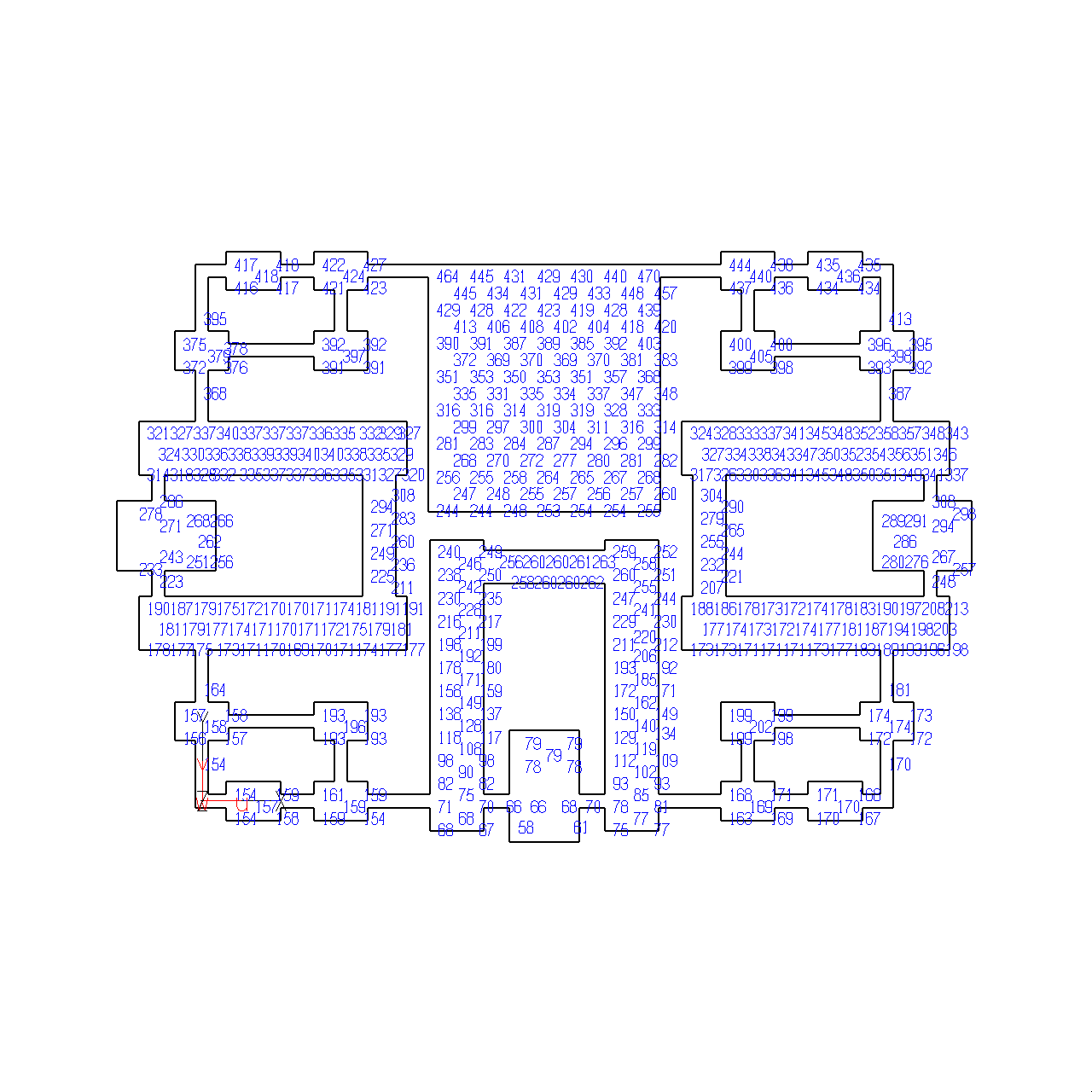

Рисунок 5.21 – Реакции направления Z (Max Az = 469.664 кН, Min Az = 57.9815 кН. Комбинация 4)

Рисунок 5.22 – Реакции направления Z (Max Az = 456.874 кН, Min Az = 65.451 кН. Комбинация 5)

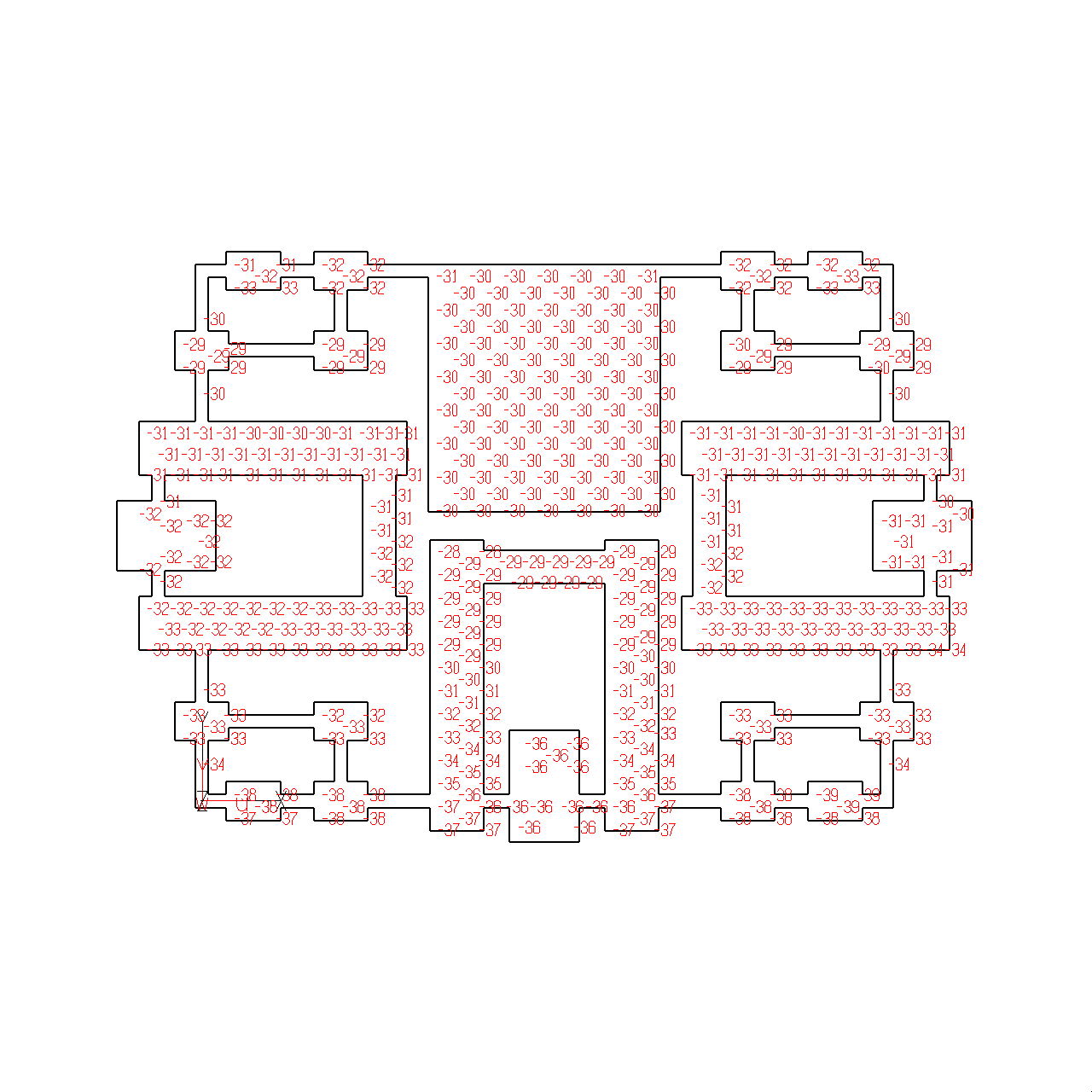

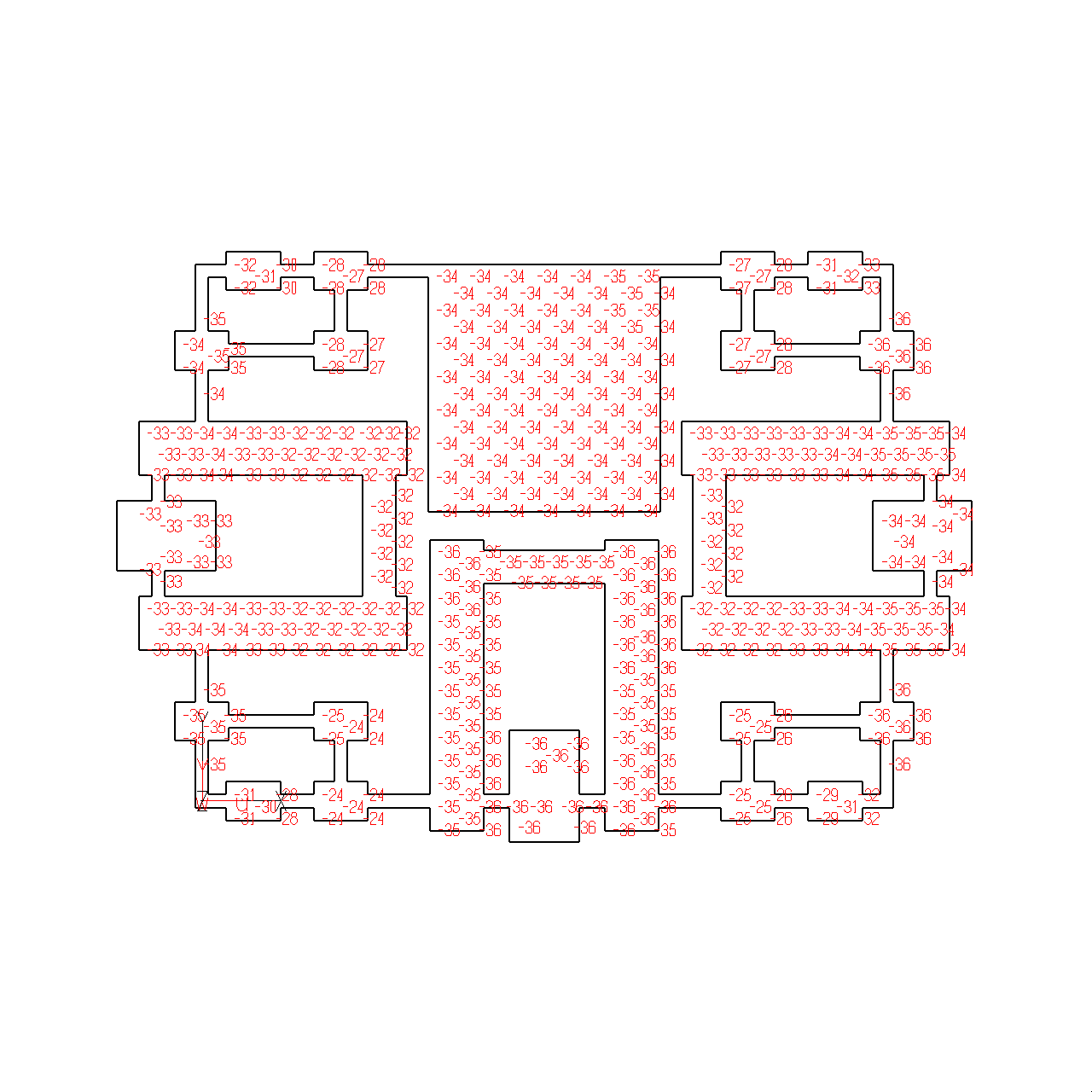

Рисунок 5.23 – Реакции направления Х (Max Ax = -28.446 кН, Min Ax = -38.7352 кН. Комбинация 2)

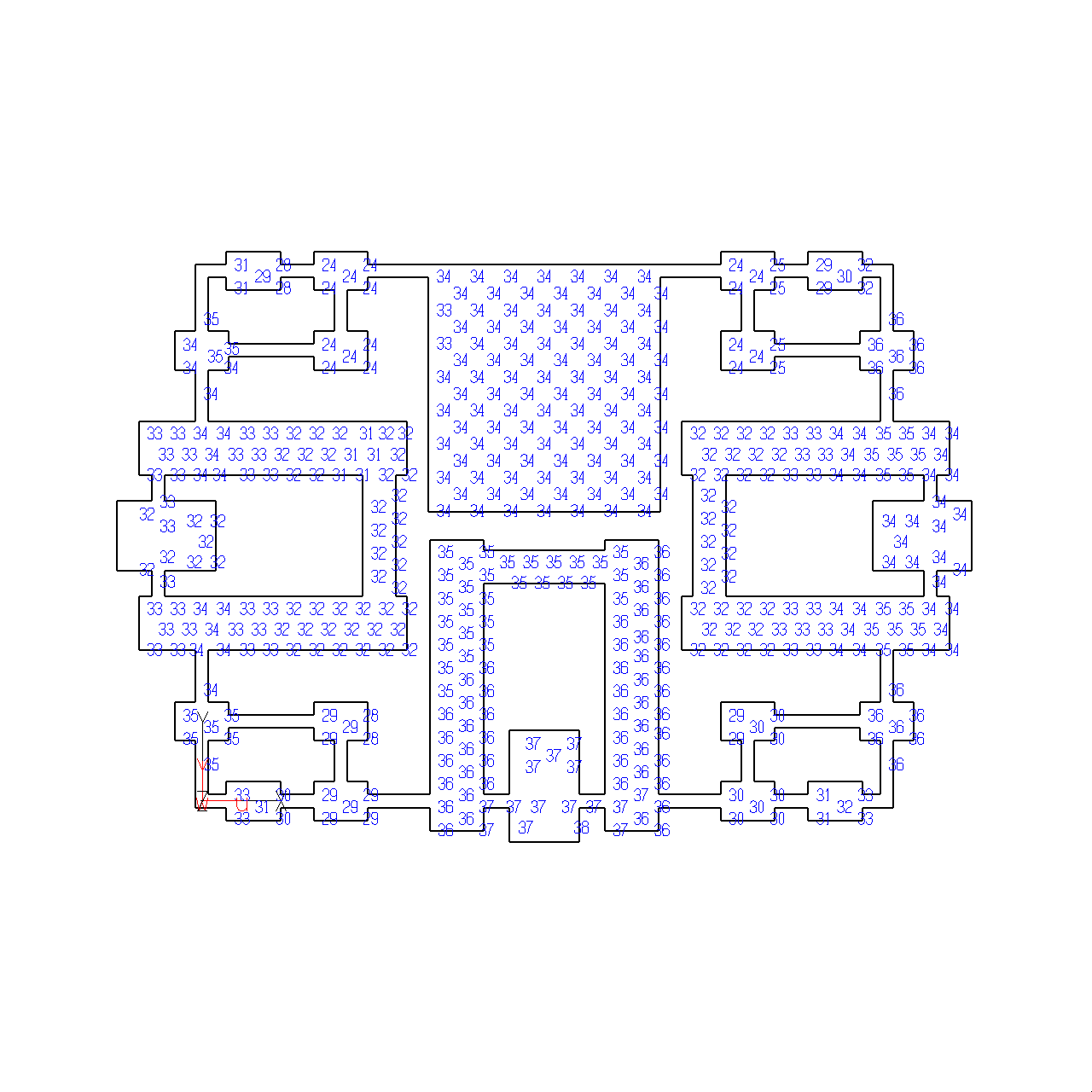

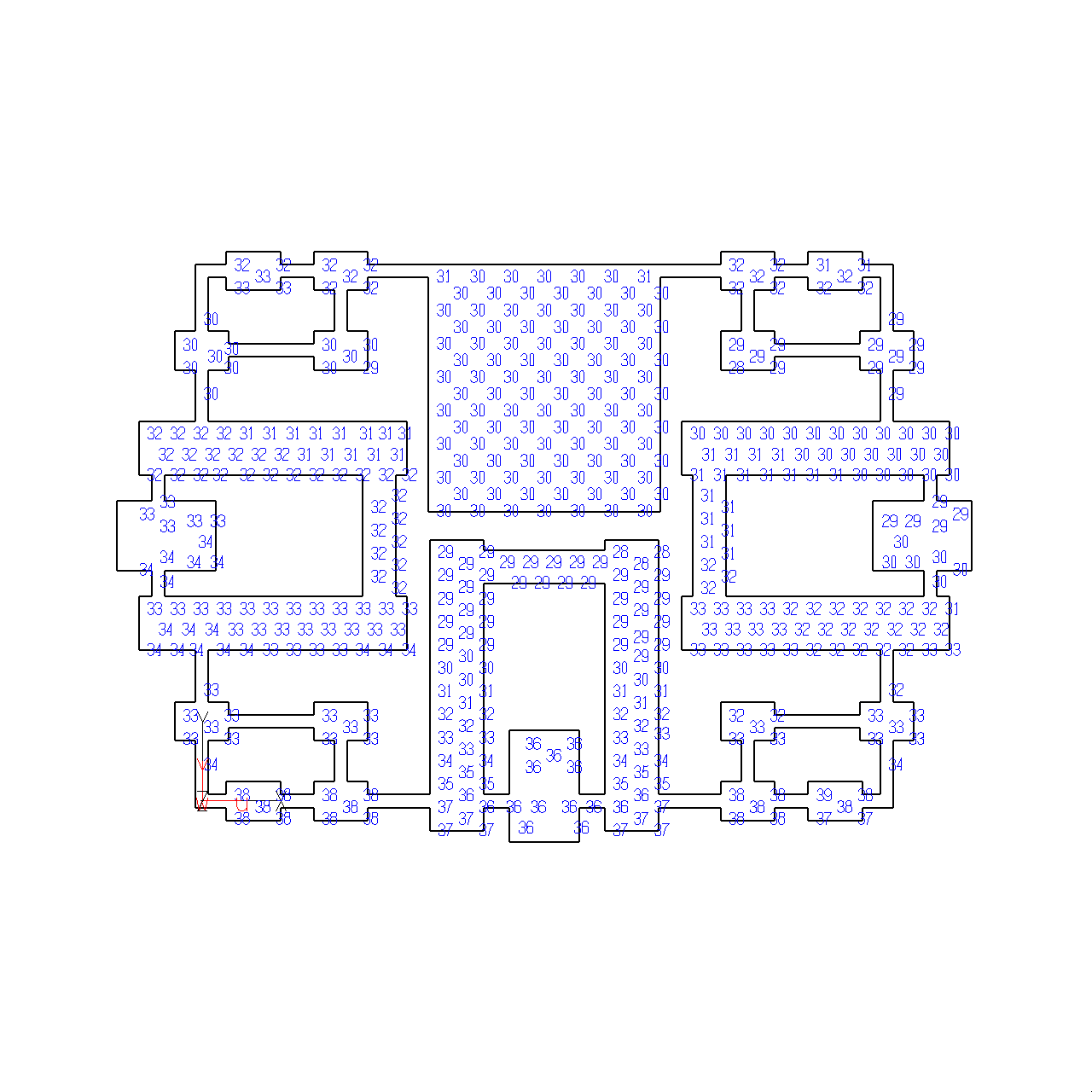

Рисунок 5.24 – Реакции направления Х (Max Ax = 38.5595 кН, Min Ax = 28.4184 кН. Комбинация 3)

Рисунок 5.25 – Реакции направления Y (Max Ay = -23.9615 кН, Min Ay = -36.1918 кН. Комбинация 4)

Рисунок 5.26 – Реакции направления Y (Max Ay = 37.5249 кН, Min Ay = 23.7234 кН. Комбинация 5)

5.6 Результаты армирования устраиваемых конструкций

Расчет арматуры проводился по прочности и трещиностойкости.

Направление осей выбрано следующим образом:

       Оу

       Ох

Рисунок 5.27 – Направления армирования

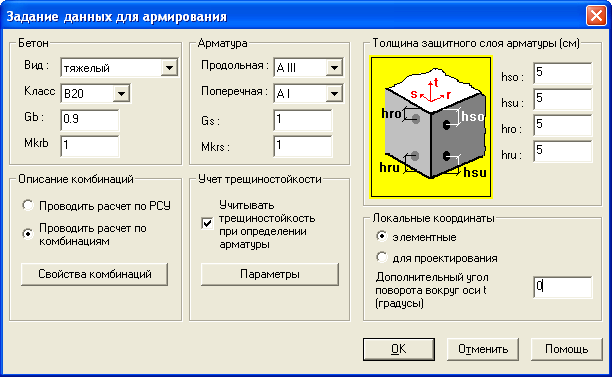

Рисунок 5.28 – Задание параметров для армирования

Min Asso = 0 см2/м, Max Asso = 53.2964 см2/м. Расчет по РСУ

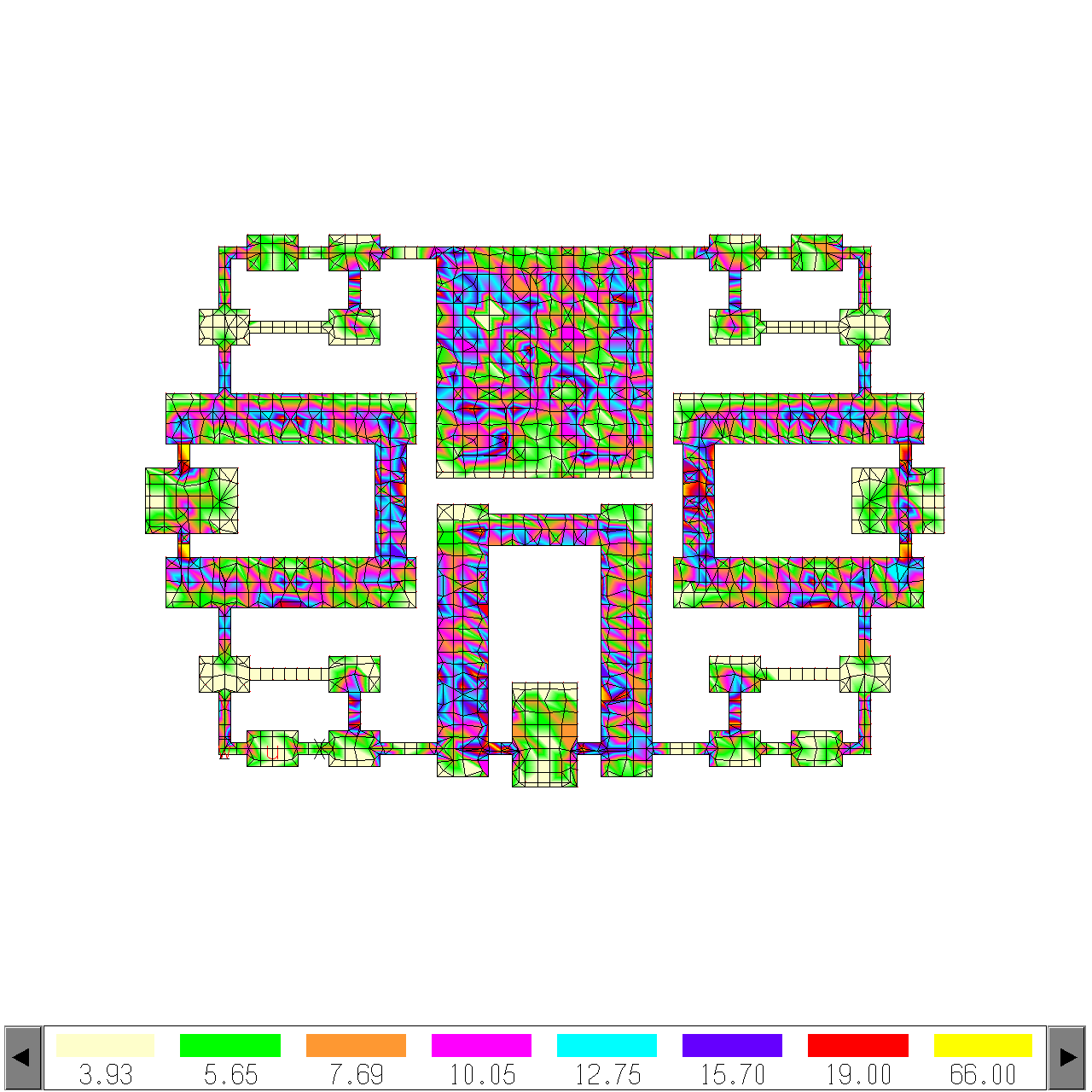

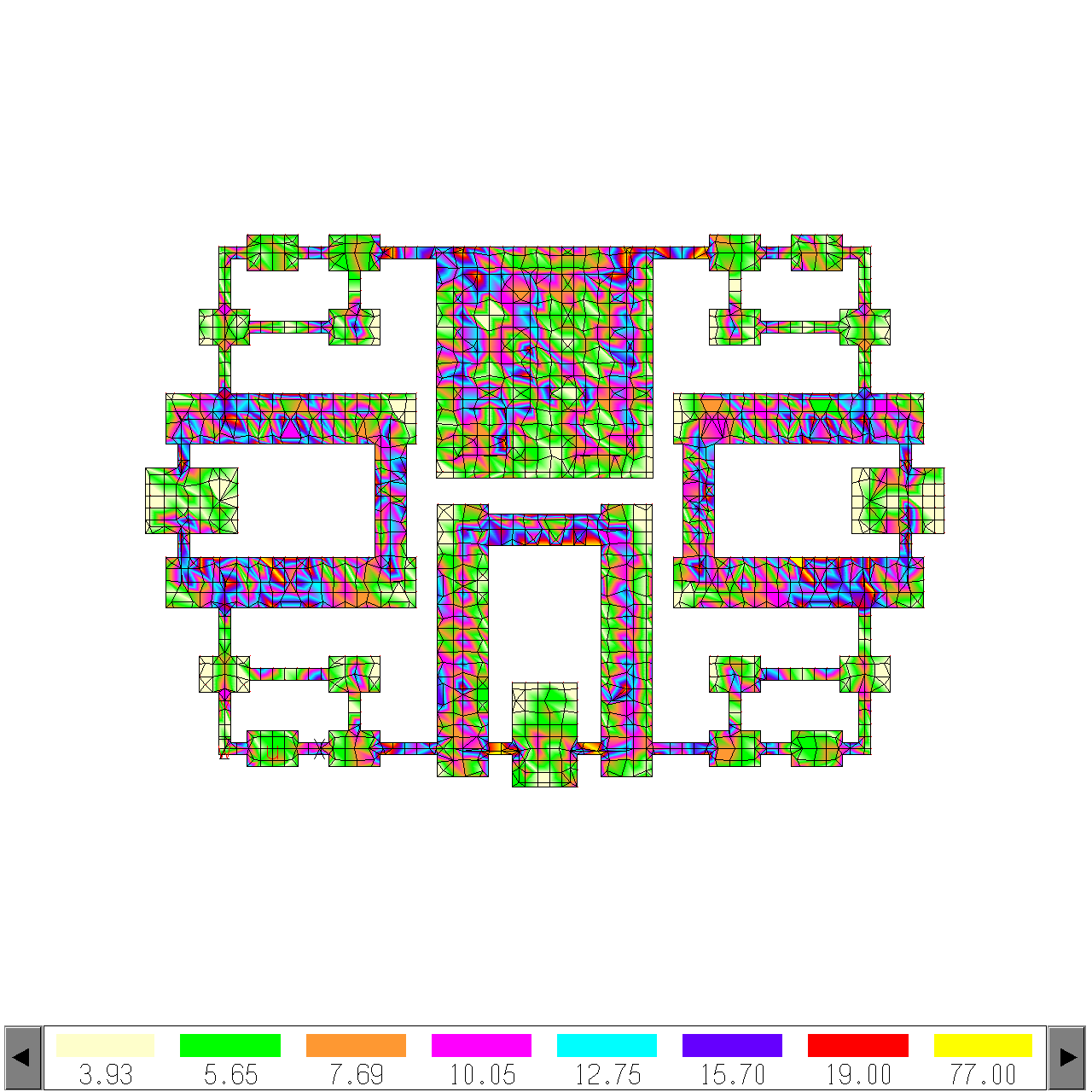

Рисунок 5.29 – Армирование нижней зоны ростверка в направлении Ох

Min Assu = 0 см2/м, Max Assu = 65.5149 см2/м. Расчет по РСУ

Рисунок 5.30 – Армирование нижней зоны ростверка в направлении Оу

Min Asro = 0 см2/м, Max Asro = 98.811 см2/м. Расчет по РСУ

Рисунок 5.31 – Армирование верхней зоны ростверка в направлении Ох

Min Asru = 0 см2/м, Max Asru = 76.0599 см2/м. Расчет по РСУ

Рисунок 5.32 – Армирование верхней зоны ростверка в направлении Оу

Max. деформация = 10.2343 mm в узле = 1960

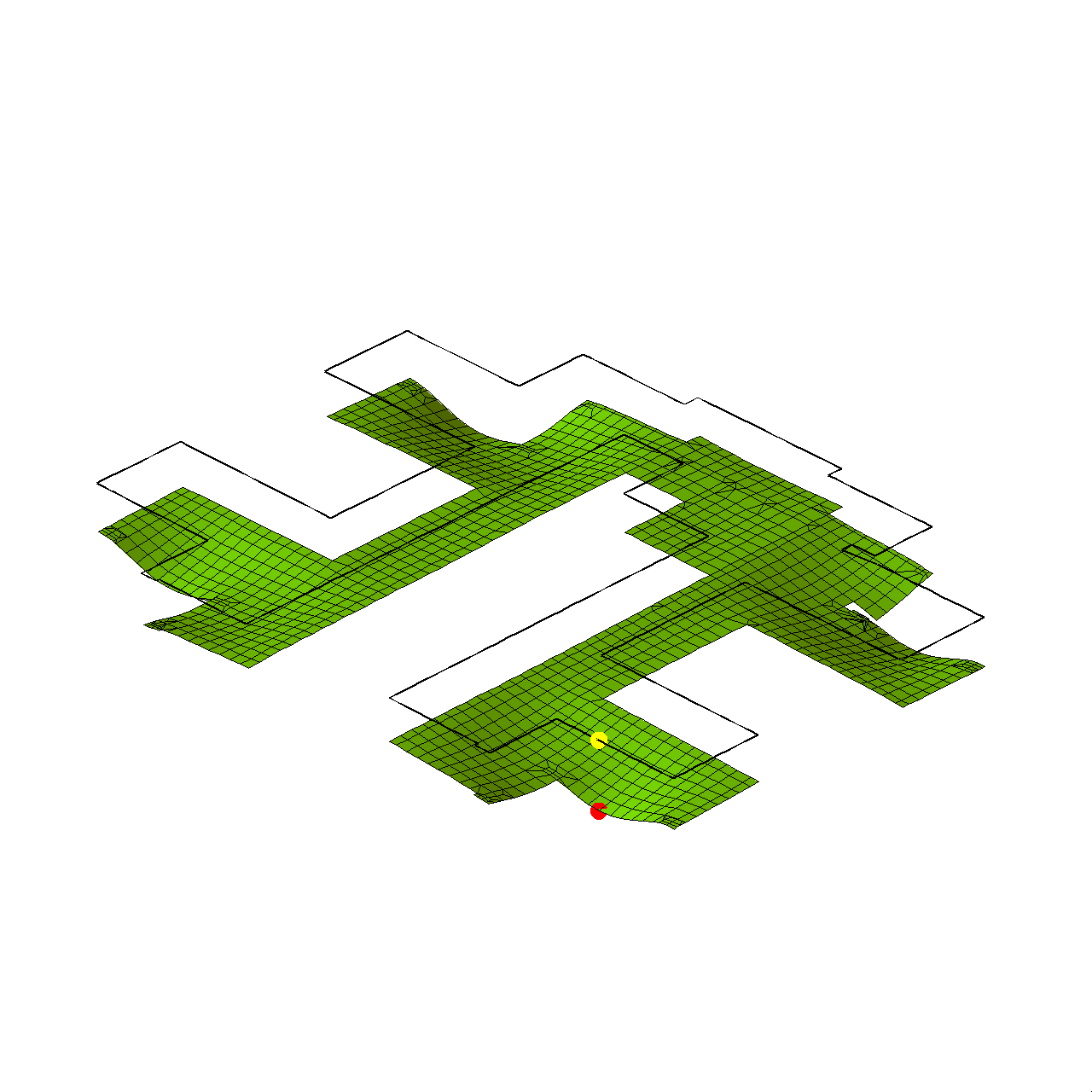

Рисунок 5.33 – Деформированная схема устраиваемого перекрытия в направлении Оz

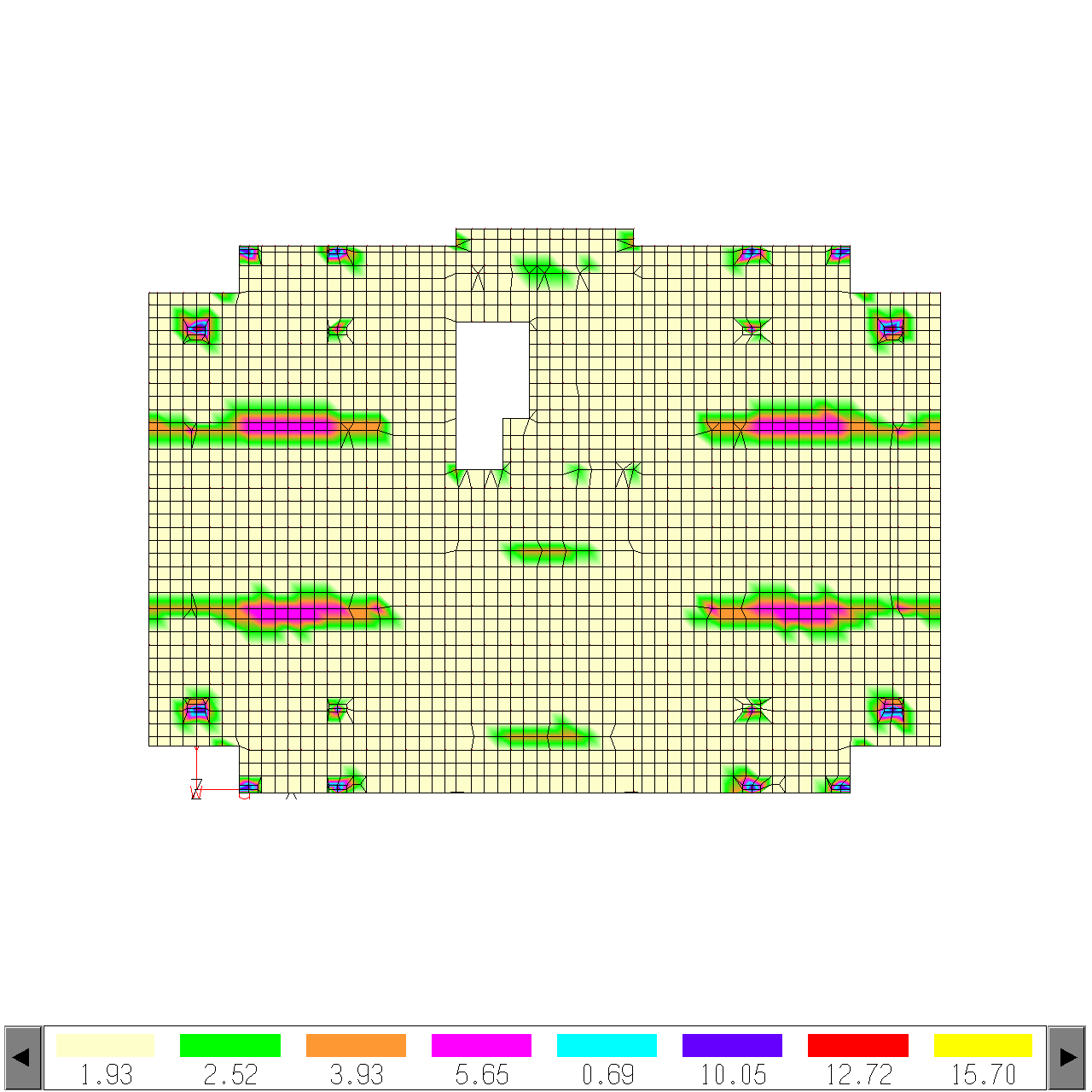

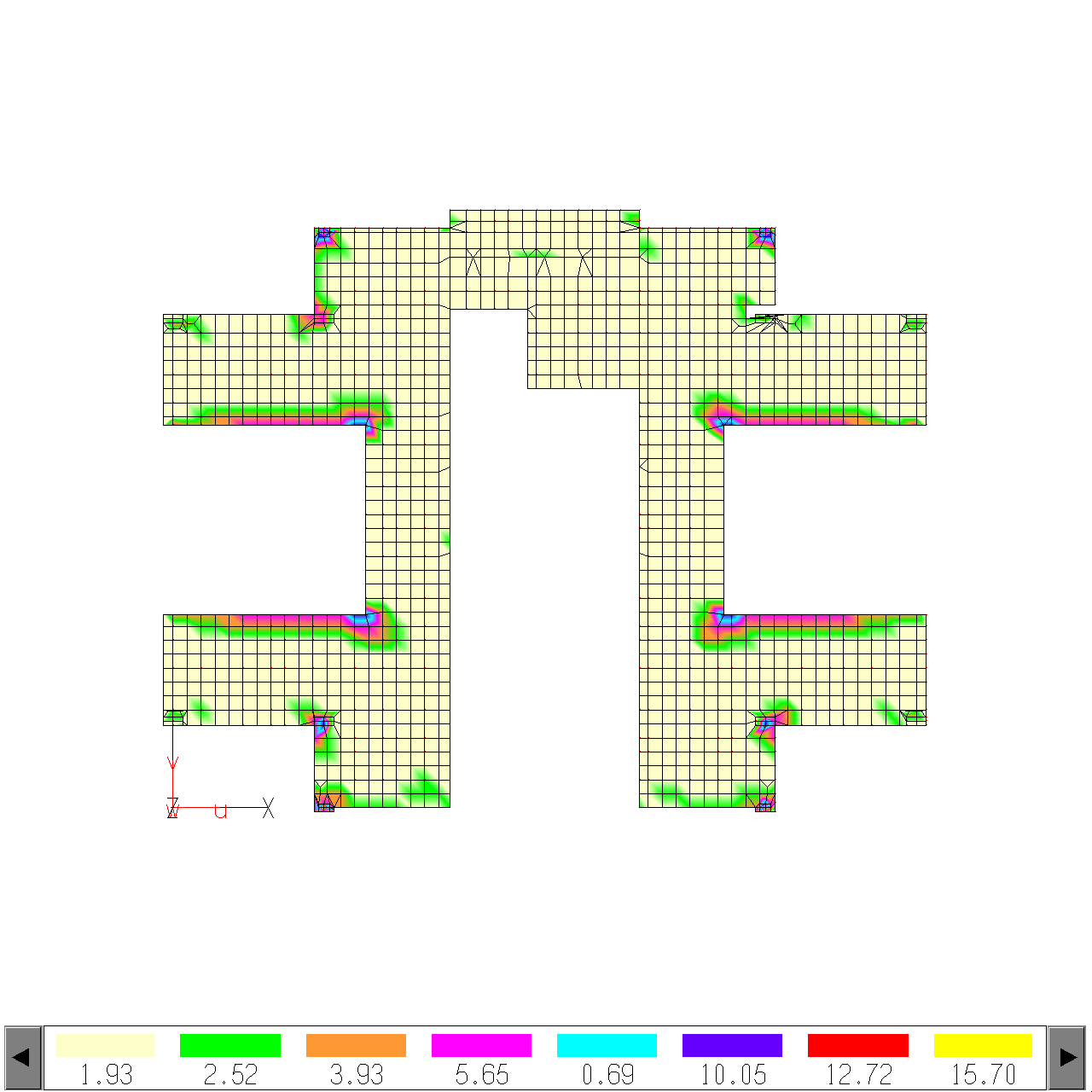

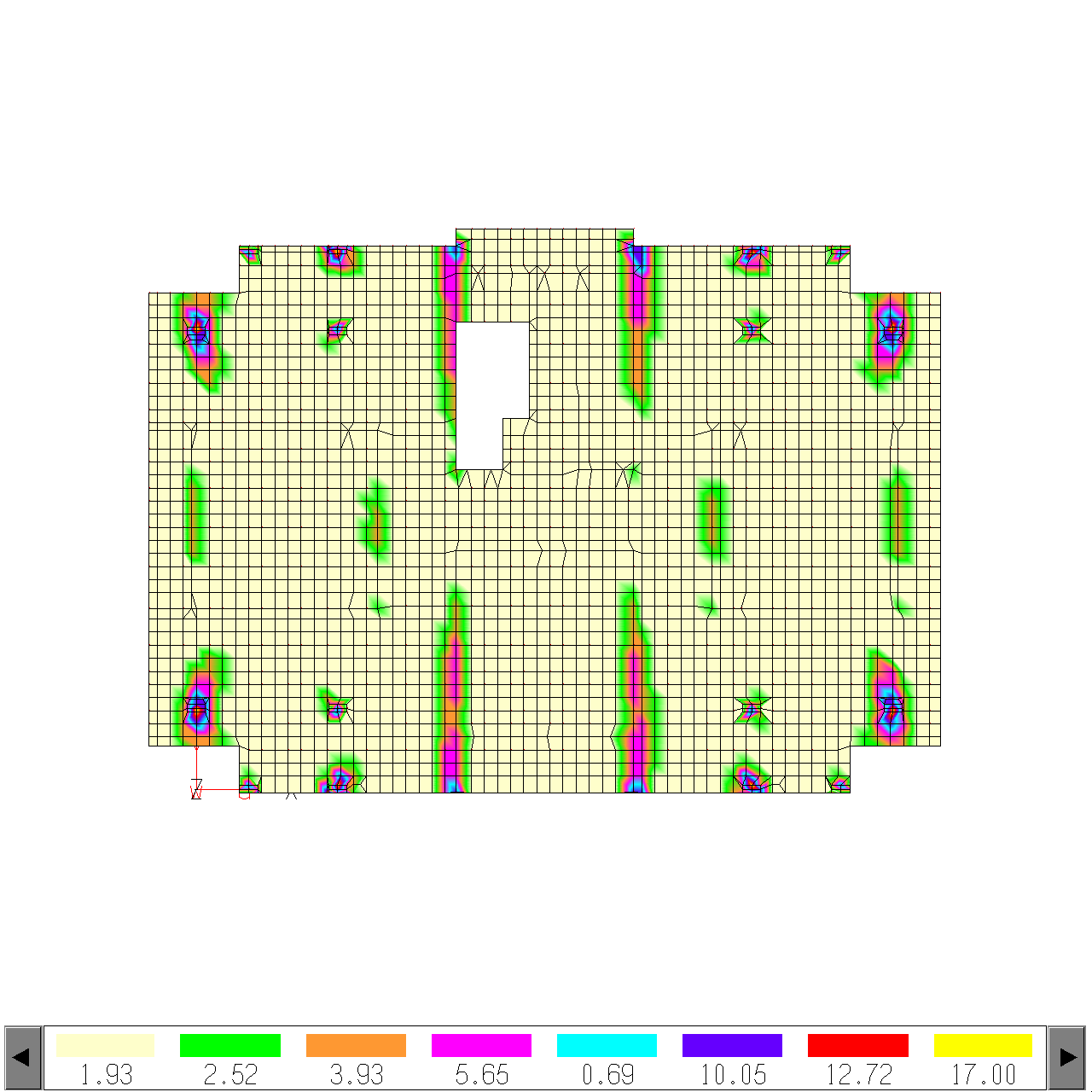

Рисунок 5.34 – Армирование нижней зоны устраиваемого перекрытия в направлении Ох

Рисунок 5.35 – Армирование нижней зоны устраиваемого перекрытия в направлении Оу

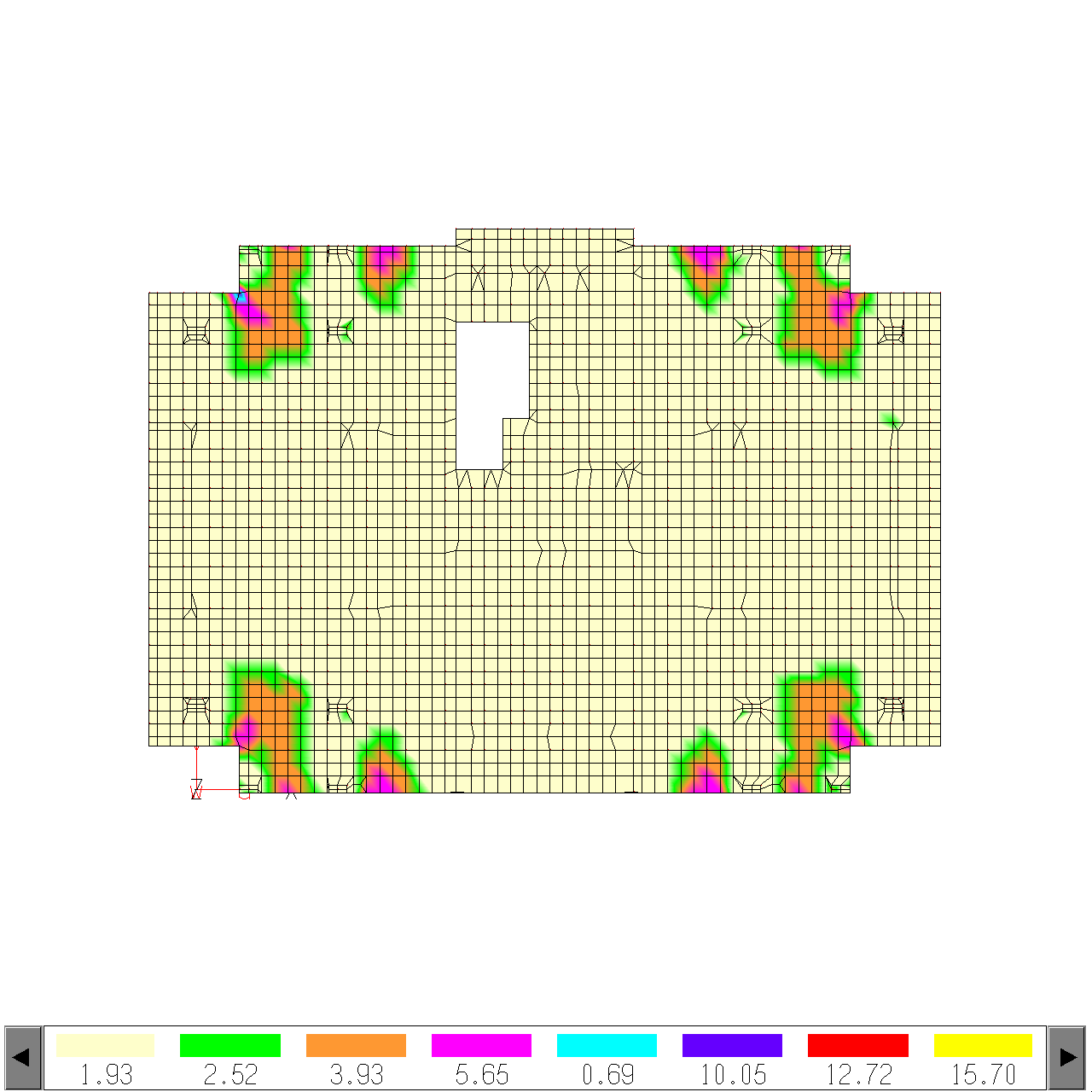

Рисунок 5.36 – Армирование верхней зоны устраиваемого перекрытия в направлении Ох

Рисунок 5.37 – Армирование верхней зоны устраиваемого перекрытия в направлении Оу

Max. деформация = 10.693 mm в узле = 6795

Рисунок 5.38 – Деформированная схема устраиваемого покрытия в направлении Оz

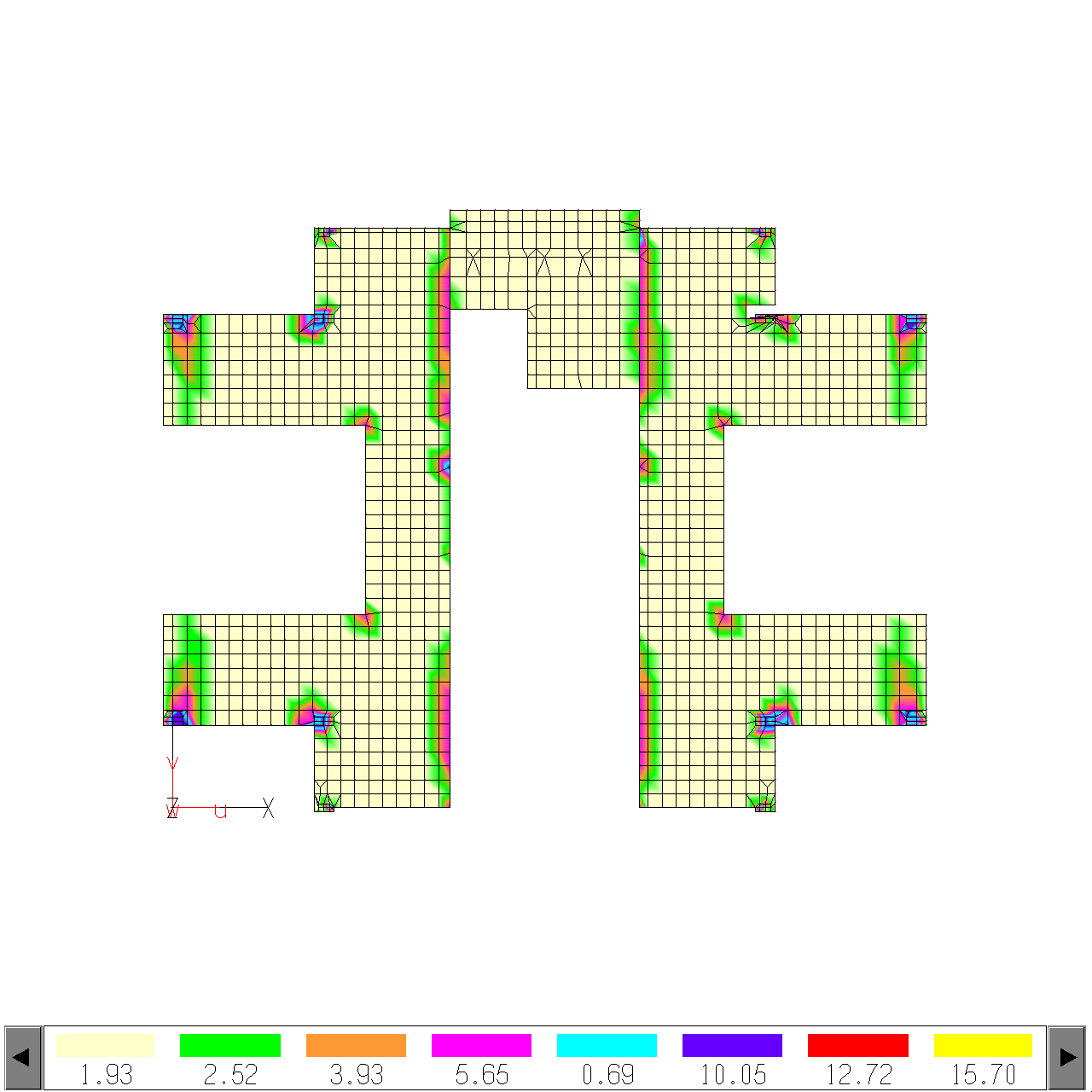

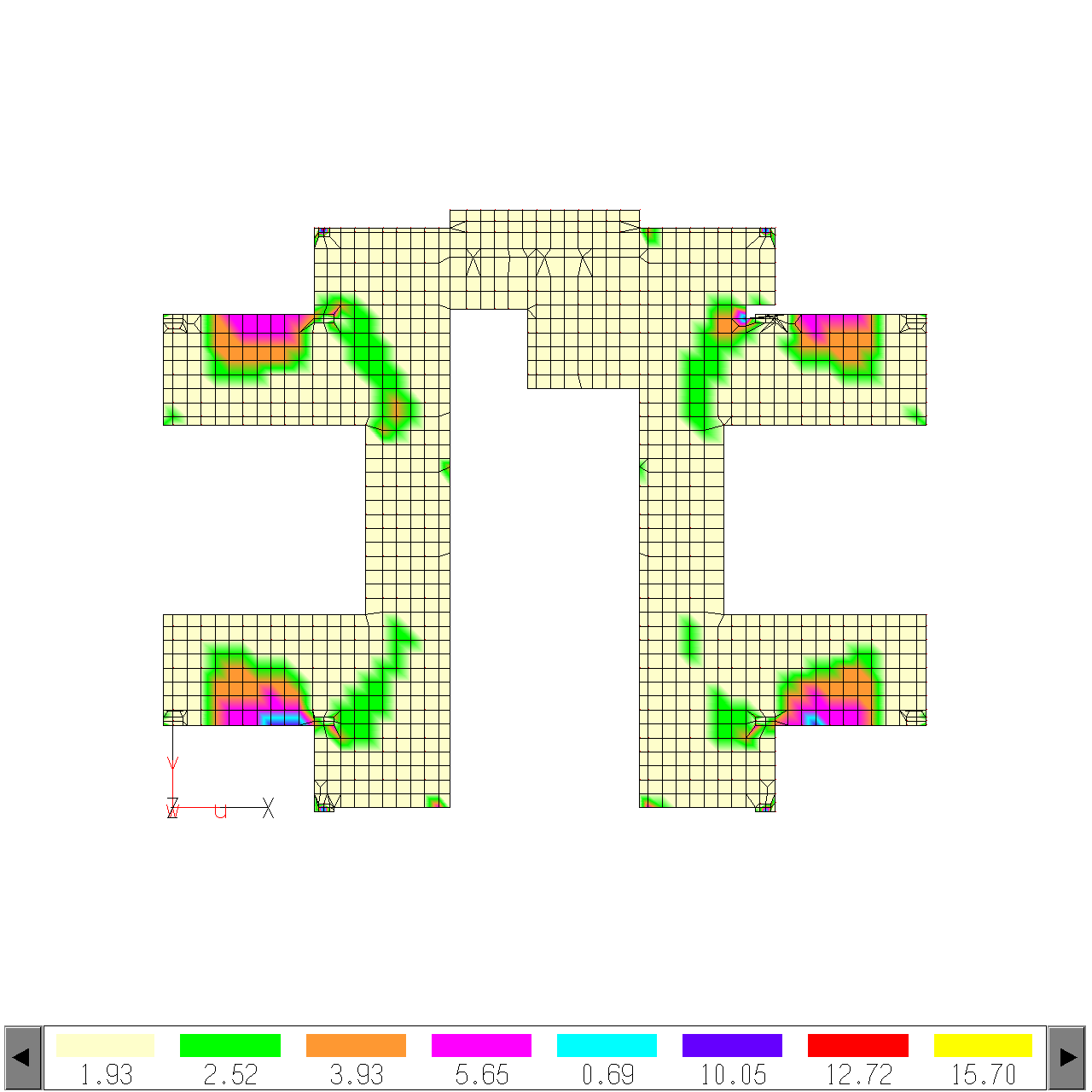

Рисунок 5.39 – Армирование нижней зоны устраиваемого покрытия в направлении Ох

Рисунок 5.40 – Армирование нижней зоны устраиваемого покрытия в направлении Оу

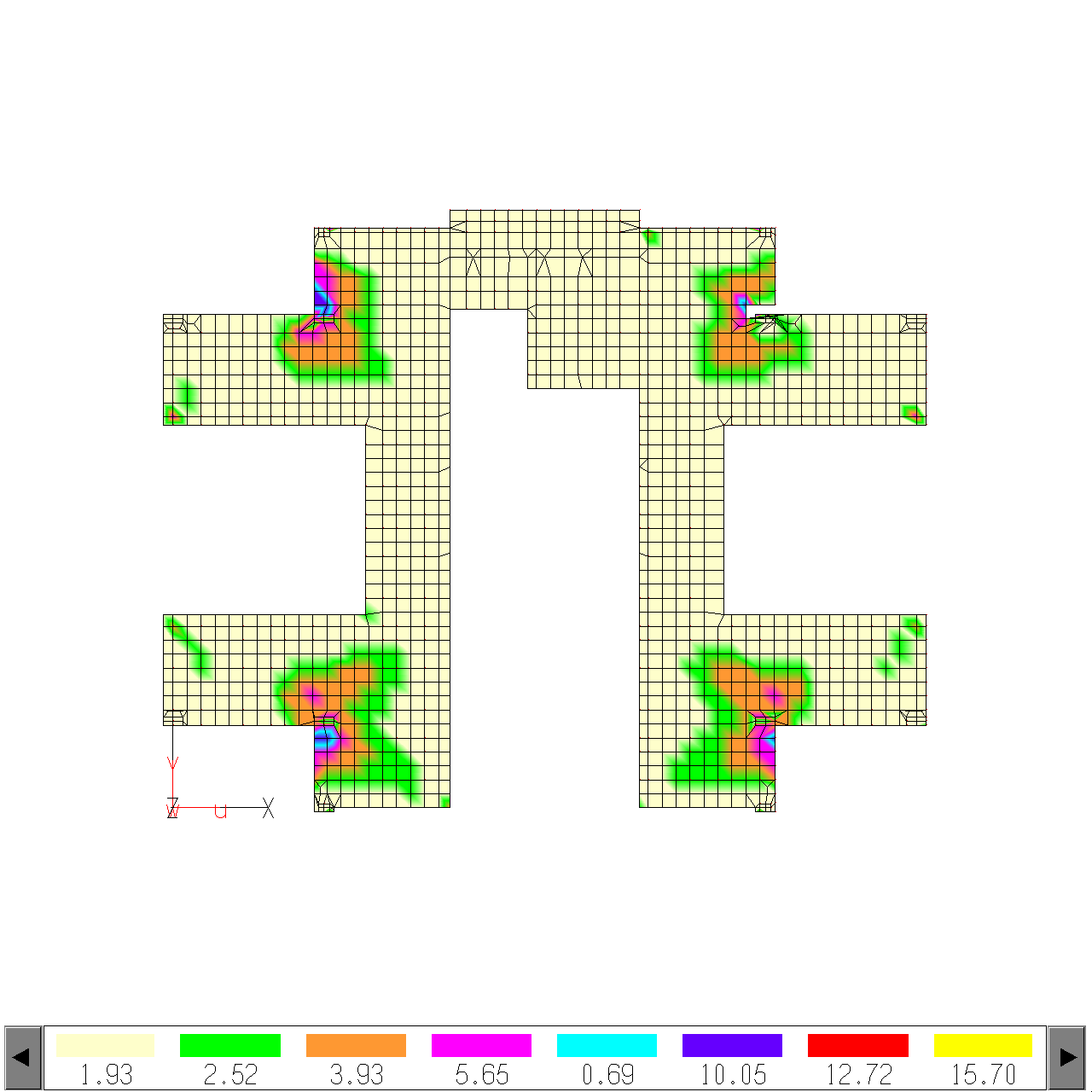

Рисунок 5.41 – Армирование верхней зоны устраиваемого покрытия в направлении Oх

Рисунок 5.42 – Армирование верхней зоны устраиваемого покрытия в направлении Оу

Рисунок 5.43 – Расположение колонн несущего остова

Min As2 = 0 cm2, элем. N 39673. Max As2 = 4.7168 cm2, элем. N 39679

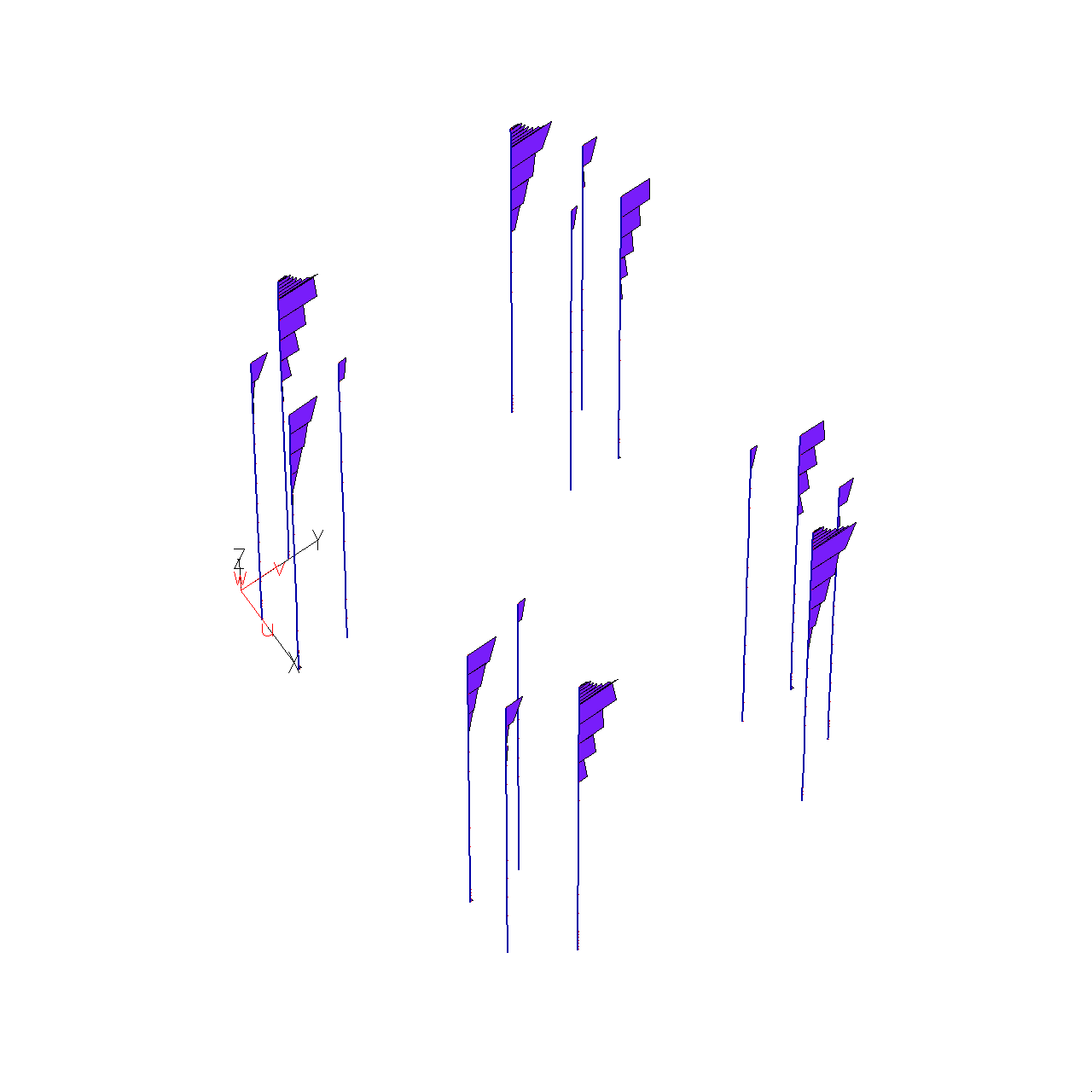

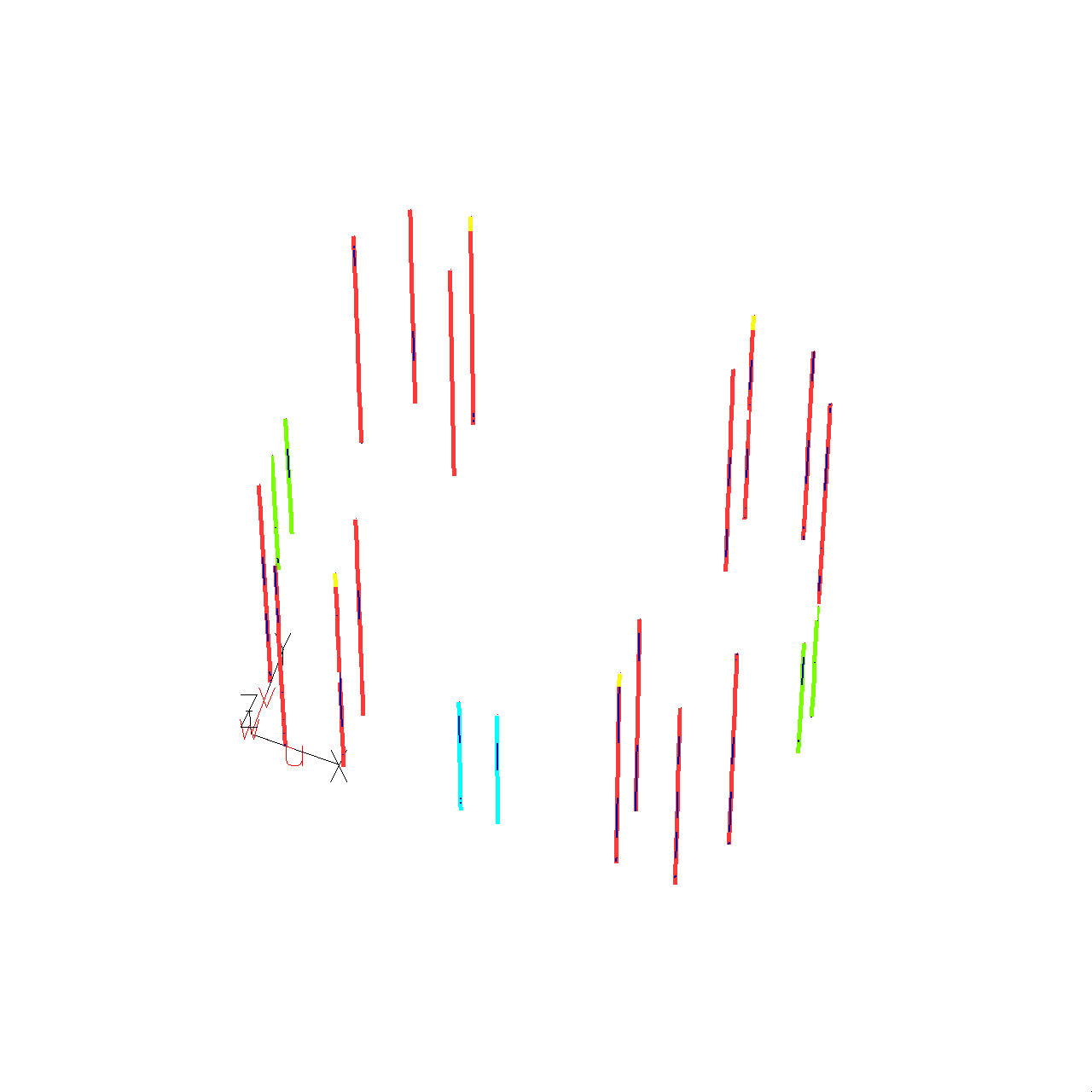

Рисунок 5.44 – Продольное армирование колонн сечением 700х300 мм

Min As1 = 0 cm2, элем. N 39841. Max As1 = 0.756836 cm2, элем. N 39771

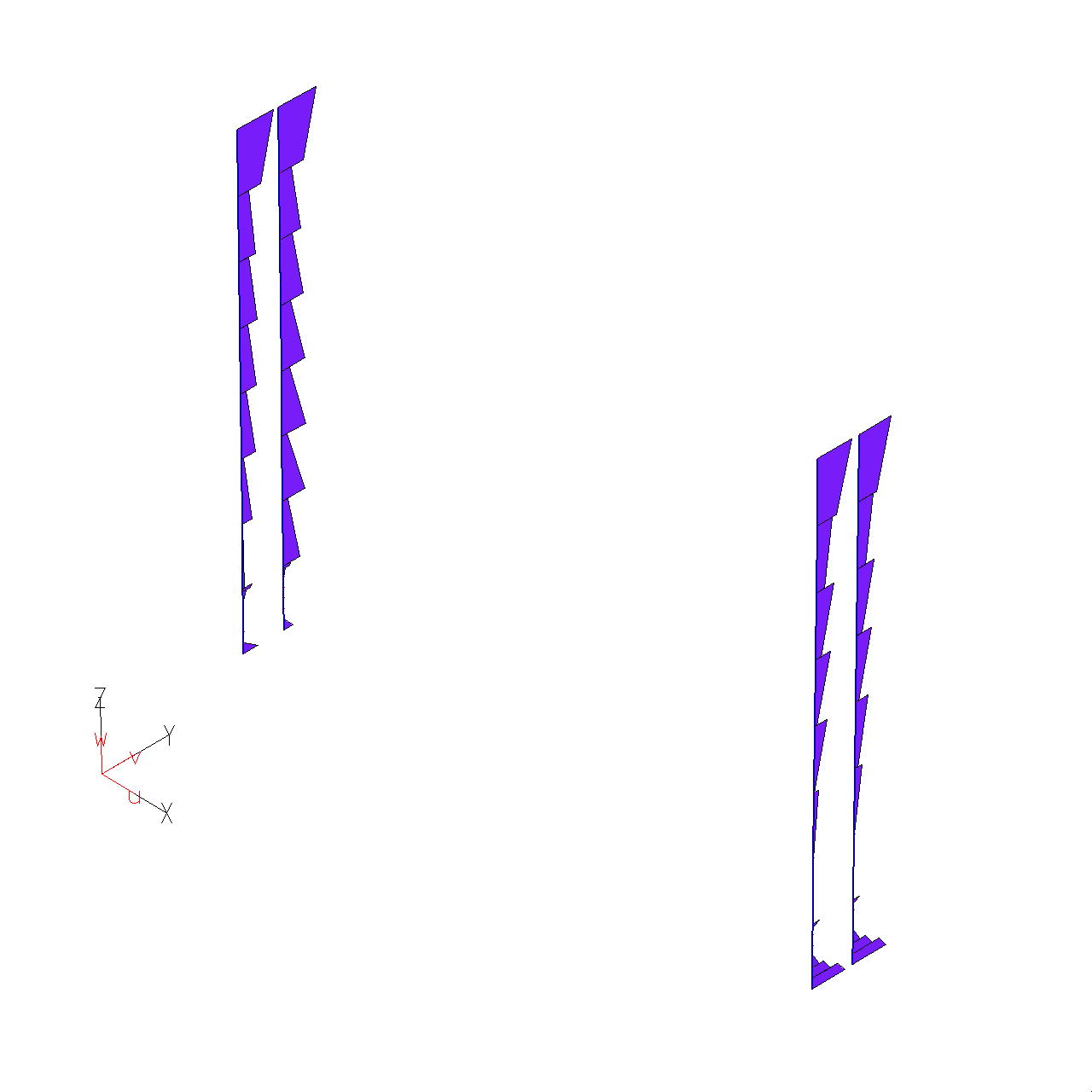

Рисунок 5.45 – Продольное армирование колонн сечением 500х250 мм

Min As1 = 0 cm2, элем. N 39863. Max As1 = 0.964356 cm2, элем. N 39774

Рисунок 5.46 – Продольное армирование колонн сечением 250х500 мм

5.7 Конструирование

Детальное конструирование приведено на листах формата А1 графической части выпускной квалификационной работы.

Материал конструкций:

бетон класса:

В25;

В результате расчета принята арматура для перекрытия: основное армирование А-III, диаметром 10 мм с шагом 200 мм, усиления из А-I.

В проектном положении нижняя сетка армирования закрепляется с помощью бетонных подкладок, а верхняя с помощью поддерживающих каркасов.

Стыки рабочей арматуры перепускаем не менее величины равной 40 диаметрам сечения.

Для колонн основное армирование А-III, диаметром 20 мм, усиления 8 и 25 мм. Для ростверка основное армирование А-III, диаметром 10-12 мм.

6 Технология строительного производства

6.1 Общие сведения об объекте

Проектируемое жилое здание - это 11-ти этажное здание с размерами в плане 27 х 20,6 м. В здании имеется также цокольный этаж. Здание состоит из монолитного каркаса: колонны и плиты перекрытия. На­ружные стены - кладка из керамического кирпича с утеплителем.

Диафрагмы жесткости - монолитные.

Лестницы - монолитные.

Перегородки - каменные и гипсокартонные на металлическом каркасе.

Фундаменты - монолитный ростверк и забивные сваи.

В соответствии с принятой технологией работ и особенностями конструкции здания составлена краткая ведомость основных объемов работ (таблица 6.1).

Таблица 6.1 - Ведомость объемов работ

№ п/п	Наименование работ и комплексов работ	Объем работы
Ед. изм	Кол-во
1	2	3	4
Свайное поле и ростверк
1	Погружение дизель-молотом копровой установки на базе экскаватора железобетонных свай длиной до 8 м в грунты группы 2	1 м3 сваи	14,6
2	Погружение дизель-молотом копровой установки на базе экскаватора железобетонных свай длиной до 12 м в грунты группы 2	1 м3 сваи	169,52
Возведение цокольного этажа
3	Устройство монолитного ростверка	100 м3 бетона, бутобетона и железобетона в деле	8,2
4	Бетонирование перекрытий толщиной до 20 см в крупнощитовой опалубке	10 м3 конструкций	98,5
5	Установка отдельных стержней в перекрытиях диаметром св. 8 мм	1 т арматуры, закладных деталей	9,18
Возведение монолитного каркаса
6	Устройство железобетонных колонн выше отм 0,000	100 м3 железобетона в деле	1,32
7	Бетонирование перекрытий толщиной до 20 см в крупнощитовой опалубке	10 м3 конструкций	738
Устройство стен
8	Бетонирование конструкций наружных стен с помощью автобетононасоса в крупнощитовой, объемно-переставной и блочной опалубках (без вычета проемов) толщиной до 20 см	10 м3 конструкций	16077,8
9	Бетонирование конструкций наружных стен с помощью автобетононасоса в крупнощитовой, объемно-переставной и блочной опалубках (без вычета проемов) толщиной до 30 см	10 м3 конструкций	29,55
10	Бетонирование конструкций диафрагм с помощью автобетононасоса в крупнощитовой, объемно-переставной и блочной опалубках (без вычета проемов) толщиной до 20 см	10 м3 конструкций	509,7
11	Кладка стен кирпичных наружных простых при высоте этажа до 4 м	1 м3 кладки	530
12	Установка вентиляционных блоков массой до 2,5 т	100 шт.	1,79
13	Изоляция перегородок минераловатными плитами Упса	1 м3 изоляции	15,3
Штукатурка
14	Сплошное выравнивание бетонных поверхностей (однослойная штукатурка) известковым раствором потолков	100 м2 поверхности	55,07
15	Сплошное выравнивание бетонных поверхностей (однослойная штукатурка)	100 м2 поверхности	63,61
16	Оштукатуривание поверхностей цементно-известковым или цементным раствором по камню и бетону улучшенное стен	100 м2 оштукатуриваемой поверхности	97,17
Черные полы
17	Устройство пароизоляции оклеечной рулонными материалами на мастике битуминоль первый слой	100 м2 изолируемой поверхности	43,45
18	Устройство пароизоляции оклеечной рулонными материалами на мастике битуминоль последующий слой	100 м2 изолируемой поверхности	5,0124
19	Устройство гидроизоляции-1 слой пергамина	100 м2 изолируемой поверхности	3,203
20	Устройство стяжек цементных толщиной 20 мм	100 м2 стяжки	62,071
Чистые полы
21	Устройство покрытий из паркета штучного без жилок	100 м2 покрытия	31,425
22	Гладкая облицовка стен керамическими плитками	100 м2 поверхности облицовки	29,07
23	Устройство покрытий на цементном растворе из плиток керамических	100 м2 покрытия	22,46
Окраска оклейка
24	Окраска поливинилацетатными водоэмульсионными составами улучшенная	100 м2 окрашиваемой поверхности	49,69
25	Улучшенная окраска масляными составами по штукатурке стен	100 м2 окрашиваемой поверхности	18,98
26	Окраска поливинилацетатными водоэмульсионными составами улучшенная по штукатурке стен	100 м2 окрашиваемой поверхности	32,28
27	Оклейка обоями стен по монолитной штукатурке и бетону тиснеными и плотными	100 м2 оклеиваемой и обиваемой поверхности	71,75
28	Улучшенная окраска масляными составами по дереву заполнений проемов дверных	100 м2 окрашиваемой поверхн.	24,6
Устройство кровли
29	Монтаж связей и распорок из одиночных и парных уголков, гнутосварных профилей для пролетов до 24 м при высоте здания до 50 м	1 т конструкций	9,64
30	Утепление потолка чердака минераловатными плитами	1 м3 изоляции	49,1
31	Установка гидроизоляционного слоя из пленки полиэтиленовой	100 м2 поверхности покрытия изоляции	5,55
32	Устройство покрытия кровли из металлопластикового профиля	100 м2 кровли	7,75
33	Устройство металлических ограждений с поручнями из твердолиственных пород	100 м ограждений	0,94
Заполнение дверных и оконных проемов
34	Установка блоков оконных из металлопластика площадью проема до 2 м2	100 м2 проемов	1,734
35	Установка блоков оконных из металлопластика площадью проема более 2 м2	100 м2 проемов	1,54
36	Установка блоков в наружных и внутренних дверных проемах в перегородках площадью проема до 3 м2	100 м2 проемов	9,43
37	Установка подоконных досок в каменных стенах высотой проема до 2 м	100 м2 проемов	3,27
38	Установка витражей из металлопластика	100 м2 проемов	2,87
39	Установка балконных дверей из металлопластика площадью проема до 3 м2	100 м2 проемов	2,089

Строительство здания ведется поточным методом. Для организации поточного метода здание разбивается на монтажные участки по этажам.
