Модуль светодиодный

Паспорт Модуль светодиодный Tria SMART

Поздравляем с удачной покупкой продукта компании LEDGO.

В настоящей инструкции Вы найдете подробную информацию для правильного использования светодиодного модуля Tria Smart.

Применение

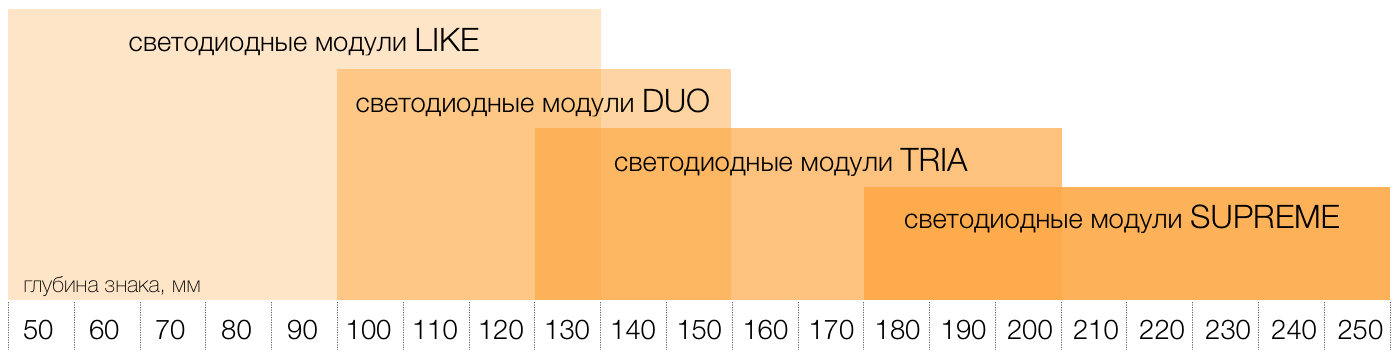

Данный модуль предназначен для использования в качестве источника света и применяется для подсветки объемных знаков, световых коробов в наружной рекламе, а также для подсветки в интерьере.

Общее описание

Конструктивно Tria Smart представляет собой герметичный блок. В каждом моделе смонтированы светодиоды. Модули соединены между собой гибкими, двужильным проводом в гирлянды по 20 штук. Каждый модуль управляется персонально в режиме RGB от управляющего контроллера.

Важная информация, прочтите перед применением модулей

Все работы по установке и подключению должны выполняться квалифицированным персоналом в соответствии со всеми регламентирующими документами. Нарушение требований данной инструкции или других правил установки и подключения может стать причиной неправильной работы модулей или сокращения срока их службы.

При подключении строго соблюдайте полярность во вторичной цепи, нарушение полярности может привести к выходу из строя светодиодов. Не устанавливайте модули в места, допускающие попадание воды на модули. Предохраняйте линзы светодиодов от механических воздействий, а также от воздействия химических растворителей, это может привести к выходу светодиодов из строя или существенному падению их яркости. При монтаже не допускайте нарушения изоляции проводов.

Не прилагайте чрезмерное усилие при креплении саморезом, это может привести к повреждению корпуса модуля или светодиодов.

Не подключайте более 20 модулей последовательно, используйте параллельное подключение каждой гирлянды к питающему проводу, последовательное подключение гирлянд приведет к неравномерной яркости модулей в начале и конце цепи. Не подключайте более 600 модулей последовательно по цепи управления от одного порта контроллера При подключении модулей к контроллеру используйте экранированный кабель SFTP или SUTP. При удалении контроллера от первого модуля более 20 метров необходимо первый модуль подключать через  усилитель сигнала TTL. Модули имеют направление прохождения управляющего сигнала, модули необходимо подключать согласно движения сигнала от контроллера (направление сигнала промаркированно стрелочкой на модуле) Не используйте источники питания без стабилизации выходного напряжения. При эксплуатации, не допускайте превышения температуры окружающей среды более +60С, это приводит к существенному уменьшению срока службы светодиодов.

Спецификация

Тип светодиодов	5050 RGB
Тип драйвера	P9883
Размеры модуля, мм	34х34х4
Максимальный шаг модулей, мм	170
Количество светодиодов в модуле, шт.	3
Потребляемая мощность модуля, Вт	0,8
Напряжение питания, В	12
Угол рассеивания, о	120
Цвета	16 млн. цветов
Световой поток, лм	30 (в режиме белого)
Степень защиты	IP65
Управление свечением	Каждый пиксель в каждом модуле управляется персонально в режиме RGB. Управление по стандарту SPI, с помощью контроллера T1000, T8000 до 600 модулей в одной линии управления.
Количество уровней яркости	256
Температура Эксплуатации, оС	-40…+60
Гарантия	2 года

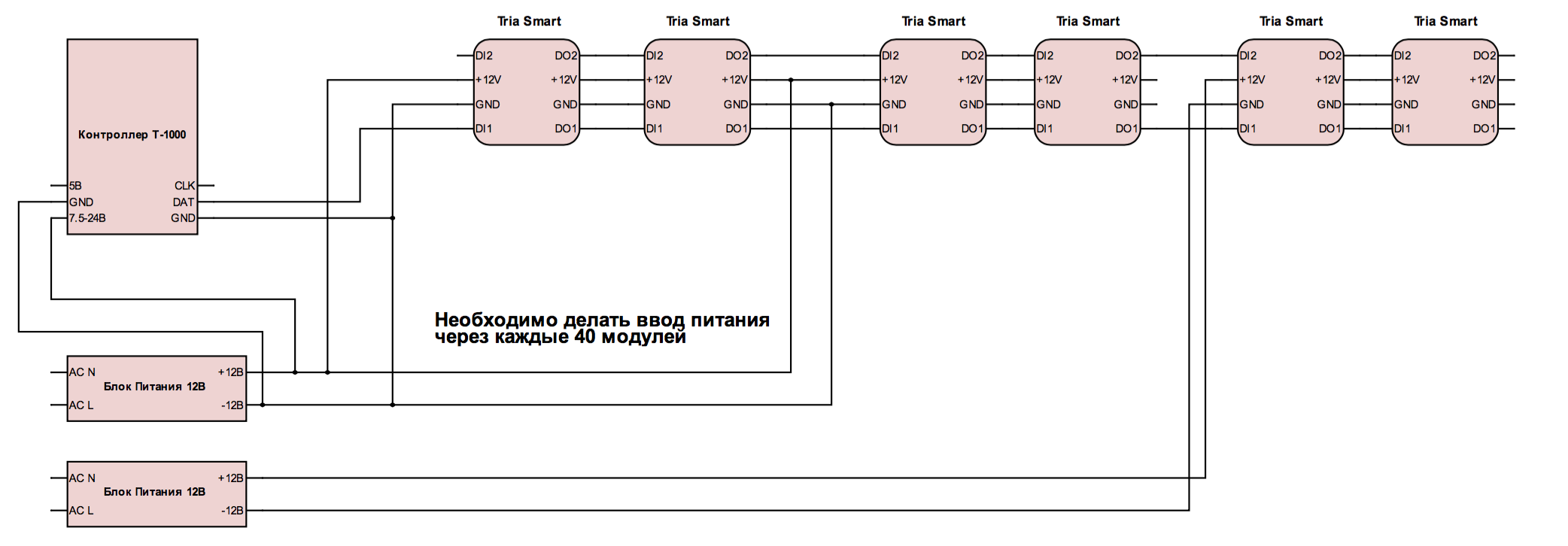

Схема подключения

Гарантия на изделие

Гарантийный срок на данное изделие исчисляется со дня продажи. Дата продажи устанавливается на основании копий документов сопровождающих факт купли-продажи. Гарантия распространяется только в отношении покупателя. Наши гарантийные обязательства распространяются только на неисправности, выявленные в течение гарантийного срока и обусловленные производственными и конструктивными факторами. В случае возникновения гарантийного случая фирма производитель по своему выбору восстановит, заменит или вернет денежную стоимость изделия. Расходы по замене или восстановлению не включают расходы на монтаж и демонтаж, а также на транспортировку изделия. Гарантийная замена производится в компании, продавшей изделие конечному покупателю.

Гарантийные обязательства не распространяются:

На механические повреждения (трещины, сколы, и т. п.) и повреждения, вызванные воздействием агрессивных сред или высоких температур. На изделия с неисправностями, возникшими вследствие неправильной эксплуатации или использования изделия не по назначению. Нарушения заключающиеся в отклонении фотометрических характеристик на величину менее 30% от заявленной величины. Нарушение параметров электропитания, в том числе вызванные неправильным расчетом мощности или напряжения блока питания. На нарушения, возникшие вследствие несоблюдения условий хранения или транспортировки.
