РАВНОВЕСИЕ ТВЕРДОГО ТЕЛА ПОД ДЕЙСТВИЕМ ПЛОСКОЙ СИСТЕМЫ СИЛ

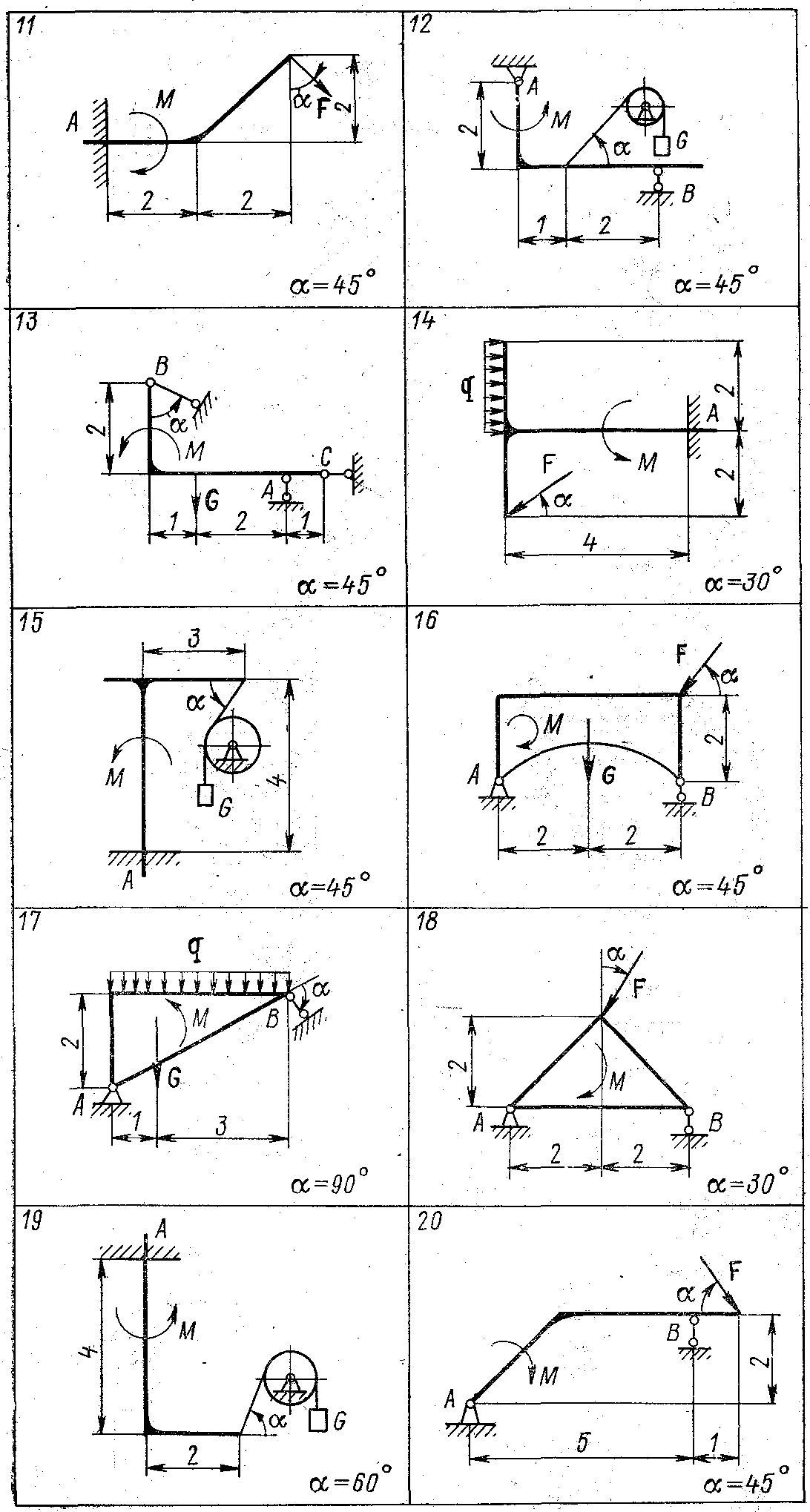

Определить опорные реакции рамы (см. рис.) при действии заданной нагрузки: М = 20 кН-м; F = 10 кН; G == 10 кН; q = 5 кН/м. Размеры приведены в метрах. Весом рамы и ни­тей пренебречь. Нити считать гибкими нерастяжимыми, блоки идеальными. Составить уравнения равновесия и найти неизвестные реакции связей при заданном угле.
