SOFARSOLAR

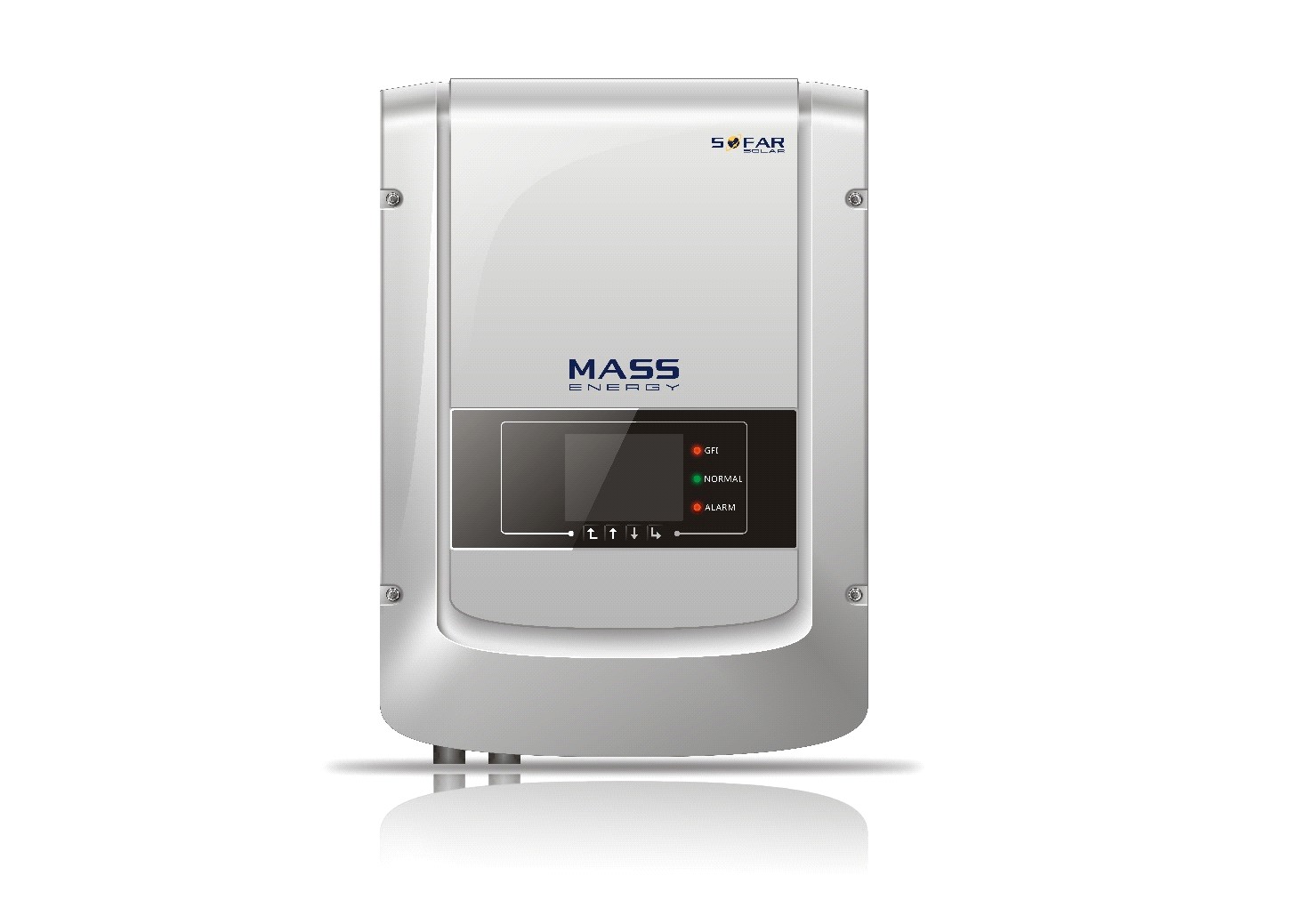

Инверторы сетевые однофазные с двумя МРРТ контроллерами
SOFAR3000TLM / SOFAR3680TLM / SOFAR4000TLM /
SOFAR4600TLM / SOFAR5000TLM / SOFAR6000TLM

Назначение

Сетевые инверторы Sofar3000-6000TLM предназначены для прямого преобразования постоянного тока, получаемого от солнечных батарей (не входят в комплект устройства), в переменный ток напряжением 220В «чистый синус» - без использования промежуточного хранилища энергии в виде аккумуляторных батарей. Генерируемая солнечными батареями энергия подается непосредственно в электросеть переменного тока объекта для немедленного использования работающими электроприборами, что позволяет снижать потребление электроэнергии от центральной электросети в дневное время.

Сетевые инверторы SofarTLM имеют два эффективных высоковольтных МРРТ контроллера с одним входом (пара Male/Female разъемов MC4) на каждый контроллер. Наличие двух независимых контроллеров позволяет подключать цепочки солнечных батарей с различающимися параметрами (разное число модулей в цепочке, разный тип модулей, отличающиеся условия освещенности – двускатные крыши, крыши со сложным профилем, установка на крышу и на стену и т. п.)

Синусоидальный преобразователь переменного тока сетевого инвертора SofarTL построен на высокочастотной бестрансформаторной технологии преобразования.

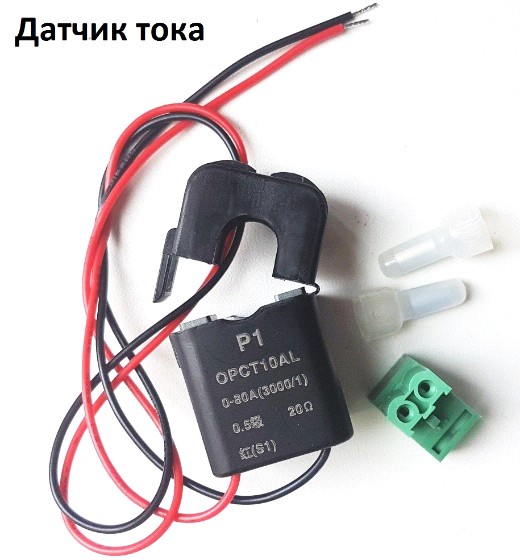

Сетевые инверторы SofarTLM имеют встроенную возможность запрета подачи избытка солнечной генерации, не утилизированного нагрузкой объекта, в сторону центральной электросети («продажи» энергии в сеть). Для запрета «продажи» в сеть инвертор использует встроенный контроллер и внешний датчик тока, подключаемый на ввод электросети.
Внешний датчик тока входит в комплект поставки.

Сферы применения сетевых инверторов Sofar3000-6000TLM:

    Домовладения в частном жилом секторе, имеющие подключение к центральной электросети. Небольшие коммерческие торговые объекты, имеющие подключение к центральной электросети.

Коммуникационные интерфейсы

Инвертор оборудован встроенным контроллером управления с ЖК дисплеем для выполнения всех необходимых настроек.

Инвертор оборудован RS-485 портом данных для возможности конфигурирования и дистанционного мониторинга работы устройства.

Устройство не имеет беспроводных интерфейсов передачи данных.

Технические характеристики

Модель

SOFAR 3000TLM

SOFAR

3680TLM

SOFAR 4000TLM

SOFAR

4600TLM

SOFAR 5000TLM

SOFAR 6000TLM

Вход постоянного тока (DC)

Макс. мощность на входе DC, Вт

3100

3800

4160

4800

5200

6300

Максимальное напряжение DC, В

600

Номинальное напряжение DC, В

360

Мин. напр. DC начала генерац, В

100

120

Диапазон поиска MPPT, В

80~580

100~580

Диапазон напр. полной мощн. нагр., В

160-520

165-520

175-520

250-520

Максимальная сила тока, на один контроллер МРРТ, А

10

12

13

15

Число MPPТ контроллеров

2

Максимальная мощность на
1 контроллер МРРТ, Вт

2000
(200-500В)

2400
(200-500В)

2600
(200-500В)

3000
(200-500В)

3150
(250-520В)

Выход переменного тока (AC)

Максимальная мощность AC, ВА

3000

3680

4000

4600

5000

6000

Номинальная мощность AC, ВА

3000

3680

4000

4600

5000

6000

Диапазон напряжения AC, В

180~270

Номинальное напряжение AC, В

230

Максимальный ток AC, А

13

16

17,5

20

22

26

Диапазон частоты сети, Гц

47-53 / 57-63 (в соответствии с региональными стандартами)

Частота номинальная, Гц

50 Гц / 60 Гц

Коэффициент мощности (cosи)

0.8

Коэффициент нелинейных искажений

< 3 %

Количество фаз

1

Максимальная эффективность

97,6 %

Евро-эффективность

97,1%/97,3%

Соединение с сетью AC

однофазное

Общие данные

Размеры (В/Ш/Г), мм

344x478x170

Вес, кг

18

19

Потребление ночью

< 1 Вт

Уровень шума

< 25 dB(A)

Рабочие температуры

-25 ~ +60 ℃

Класс защиты

IP65

Влажность

0-95 %

Охлаждение

пассивное

Максимальная высота над уровнем моря

2000 м

Интерфейс

RS 485

Дисплей

4” жидкокристаллический

Защитные функции

Anti Island Protection (ENS), перенапряжение, превышение тока, превышение температуры, ток утечки (УЗО), обратная полярность, мониторинг ошибок заземления
