Автоматизированная система интеграции Системы-103 и Системы-112

"ПРОГНОЗ КОНСАЛТИНГ" (ООО "ПРОГНОЗ КОНСАЛТИНГ")
УДК 004	УТВЕРЖДАЮ Генеральный директор ООО "ПРОГНОЗ Консалтинг" ______________ «____»______________2013 г.

Автоматизированная система интеграции Системы-103 и Системы-112

Описание алгоритма

<Шифр Системы>.ПБ

Листов 11

       СОГЛАСОВАНО

Заместитель руководителя

Направления систем

социально-экономического развития

ООО "ПРОГНОЗ Консалтинг"

_________________

«____»______________2013 г.

Москва

Содержание

Список используемых сокращений        3

1        НАЗНАЧЕНИЕ И ХАРАКТЕРИСТИКА        4

1.1        НАЗНАЧЕНИЕ АЛГОРИТМА        4

1.2        ПОСТАНОВКА ЗАДАЧ ДЛЯ РАЗРАБОТКИ        4

1.3        СВЕДЕНИЯ О ПРОЦЕССАХ, ПРИ УПРАВЛЕНИИ КОТОРЫМИ ИСПОЛЬЗУЕТСЯ АЛГОРИТМ        4

1.4        ОГРАНИЧЕНИЯ ПО ВОЗМОЖНОСТИ И УСЛОВИЯ ПРИМЕНЕНИЯ АЛГОРИТМА        4

2        ИСПОЛЬЗУЕМАЯ ИНФОРМАЦИЯ        5

2.1        МАССИВЫ ИНФОРМАЦИИ, СФОРМИРОВАННЫЕ ИЗ ВХОДНЫХ СООБЩЕНИЙ        5

3        РЕЗУЛЬТАТЫ РЕШЕНИЯ        5

3.1        МАССИВЫ ИНФОРМАЦИИ И СИГНАЛЫ, ФОРМИРУЕМЫЕ ДЛЯ ВЫДАЧИ ВЫХОДНЫХ СООБЩЕНИЙ        5

3.2        МАССИВЫ ИНФОРМАЦИИ, СОХРАНЯЕМОЙ ДЛЯ РЕШЕНИЯ ДАННОЙ И ДРУГИХ ЗАДАЧ АС        5

4        МАТЕМАТИЧЕСКОЕ ОПИСАНИЕ        6

5        АЛГОРИТМЫ РЕШЕНИЯ        6

5.1        ОПИСАНИЕ ЛОГИКИ АЛГОРИТМА        6

Список исполнителей        9

СОГЛАСОВАНО        10

Список используемых сокращений

В Таблице приведены основные термины и сокращения, используемые в настоящем Документе.

Термины и сокращения	Определение
АС	Автоматизированная система
ДДС	Дежурно-диспетчерская служба экстренных оперативных служб муниципального образования субъекта РФ
ИС	Информационная система
Система-112	Система обеспечения вызова экстренных оперативных служб по единому номеру «112» субъекта РФ.
Система-103	Автоматизированная система обмена информацией, обработки вызовов и управления на базе технологий системы ГЛОНАСС мобильными бригадами скорой медицинской помощи.
ЦОВ	Центр обработки вызов

НАЗНАЧЕНИЕ И ХАРАКТЕРИСТИКА НАЗНАЧЕНИЕ АЛГОРИТМА

Данный алгоритм описывает общий процесс обмена данными между Системой-103 и Системой-112 при обработке поступающих вызовов.

Использование алгоритма позволяет решать следующие задачи:

передача сообщения о получении карточки происшествия; прием сообщения с информацией о происшествии; передача/прием сообщения с измененной информацией о происшествии; передача/прием сообщения с информацией о ходе  выполнения мероприятий по отработке зарегистрированного происшествия; передача/прием сообщения с информацией о результатах выполнения мероприятий по отработке зарегистрированного происшествия; передача/прием актуальной используемой нормативно-справочной информации.

ПОСТАНОВКА ЗАДАЧ ДЛЯ РАЗРАБОТКИ

Описание задач (функций), для решения которых разработан алгоритм, приведен в документе «Описание автоматизируемых функций».

СВЕДЕНИЯ О ПРОЦЕССАХ, ПРИ УПРАВЛЕНИИ КОТОРЫМИ ИСПОЛЬЗУЕТСЯ АЛГОРИТМ

Алгоритм используется при управлении процессом информационного взаимодействия между Системой-112 и Системой-103, включая процессы приема оперативной информации от ЦОВ-112, передачи ее в информационную систему соответствующей службы (Систему-103), а также процессы приема/передачи информации о ходе отработки происшествия.

ОГРАНИЧЕНИЯ ПО ВОЗМОЖНОСТИ И УСЛОВИЯ ПРИМЕНЕНИЯ АЛГОРИТМА

Данный алгоритм информационного взаимодействия Системы-112 и Системы-103 носит общий характер. Ограничениями и условиями применения алгоритма являются:

информационное взаимодействие между всеми участниками осуществляется через открытые интерфейсы взаимодействия  в виде web-сервисов; обмен нормативно-справочной информацией между всеми участниками осуществляется в согласованных форматах данных.

ИСПОЛЬЗУЕМАЯ ИНФОРМАЦИЯ МАССИВЫ ИНФОРМАЦИИ, СФОРМИРОВАННЫЕ ИЗ ВХОДНЫХ СООБЩЕНИЙ

Описание массивов информации, сформированных из входных сообщений, приведено в документе «Описание массива информации».

РЕЗУЛЬТАТЫ РЕШЕНИЯ МАССИВЫ ИНФОРМАЦИИ И СИГНАЛЫ, ФОРМИРУЕМЫЕ ДЛЯ ВЫДАЧИ ВЫХОДНЫХ СООБЩЕНИЙ

На основании зарегистрированных в карточке происшествия сведений о происшествии в Системе-112 формируются массивы информации для выдачи выходных сообщений (см. п.2).

МАССИВЫ ИНФОРМАЦИИ, СОХРАНЯЕМОЙ ДЛЯ РЕШЕНИЯ ДАННОЙ И ДРУГИХ ЗАДАЧ АС

К массивам информации, которые должны быть сохранены, относятся все данные приведенные в документе «Описание массива информации». Помимо вышеперечисленных данных, при информационном взаимодействии систем осуществляется журналирование всех операций (действий) по обмену данными. В журналах операций регистрируется  следующая информация:

учетные данные пользователей, осуществляющих прием/передачу данных; время начала и завершения операции по обмену данными (приема/передачи данных); тип сообщения; сообщение; тип ошибки; текст ошибки.

МАТЕМАТИЧЕСКОЕ ОПИСАНИЕ

Математические модели или экономико-математические модели в алгоритмах не используются.

АЛГОРИТМЫ РЕШЕНИЯ ОПИСАНИЕ ЛОГИКИ АЛГОРИТМА

Информационное взаимодействие между Системой-112 и Системой-103 происходит по следующему алгоритму:

Инициатор информационного взаимодействия открывает через частную виртуальную сеть (VPN) соединение с веб-сервисом АС информационного взаимодействия; Инициатор запрашивает актуальные форматы сообщений информационного взаимодействия; ИС информационного взаимодействия аутентифицирует инициатора запроса; ИС информационного взаимодействия производит валидацию запроса; ИС информационного взаимодействия передает актуальные форматы сообщений; ИС информационного взаимодействия обрабатывает и при необходимости трансформирует полученные в запросе данные; Инициатор получает актуальные форматы сообщений информационного взаимодействия; Инициатор осуществляет подготовку данных из своего хранилища, в соответствии с актуальными форматами; Инициатор формирует запрос для передачи подготовленной информации; ИС информационного взаимодействия обрабатывает и при необходимости трансформирует полученные в запросе данные; ИС информационного взаимодействия устанавливает соединение с веб сервисом взаимодействующей системы и передает данные. Взаимодействующая система выполняет действия предусмотренные логикой обработки запросов данного типа. Взаимодействующая система формирует результат по запросу инициатора, либо формирует сообщение об ошибке. Взаимодействующая система передает ИС информационного взаимодействия результат по запросу инициатора, либо передает сообщение об ошибке. ИС информационного взаимодействия получает ответ с сообщением об успешной обработке запроса или ошибке. ИС информационного взаимодействия перенаправляет инициатору результат информационного взаимодействия или сообщение об ошибке. Инициатор получает результат запроса, либо сообщение об ошибке.

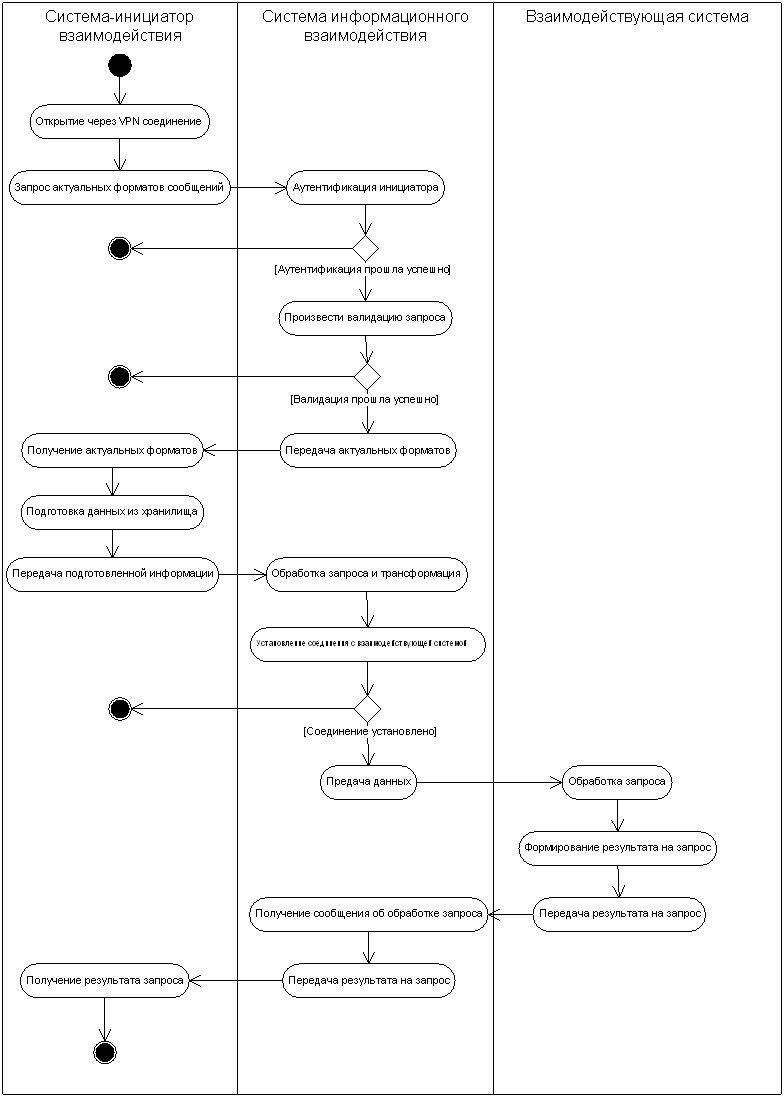

Алгоритм информационного взаимодействия между Системой-112 и Системой-103 представлен на рисунке :

Рисунок 1. Алгоритм информационного взаимодействия
