Втулка, изометрия, повернуто. Изометрия с вырезанной четвертью

втулка, изометрия, повернуто.  Изометрия с вырезанной четвертью

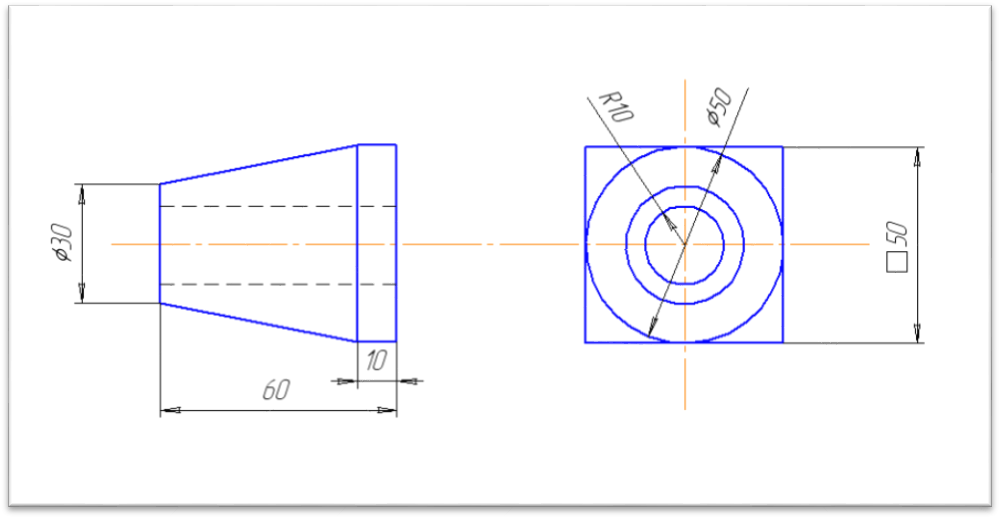

Чертеж втулки, два вида.

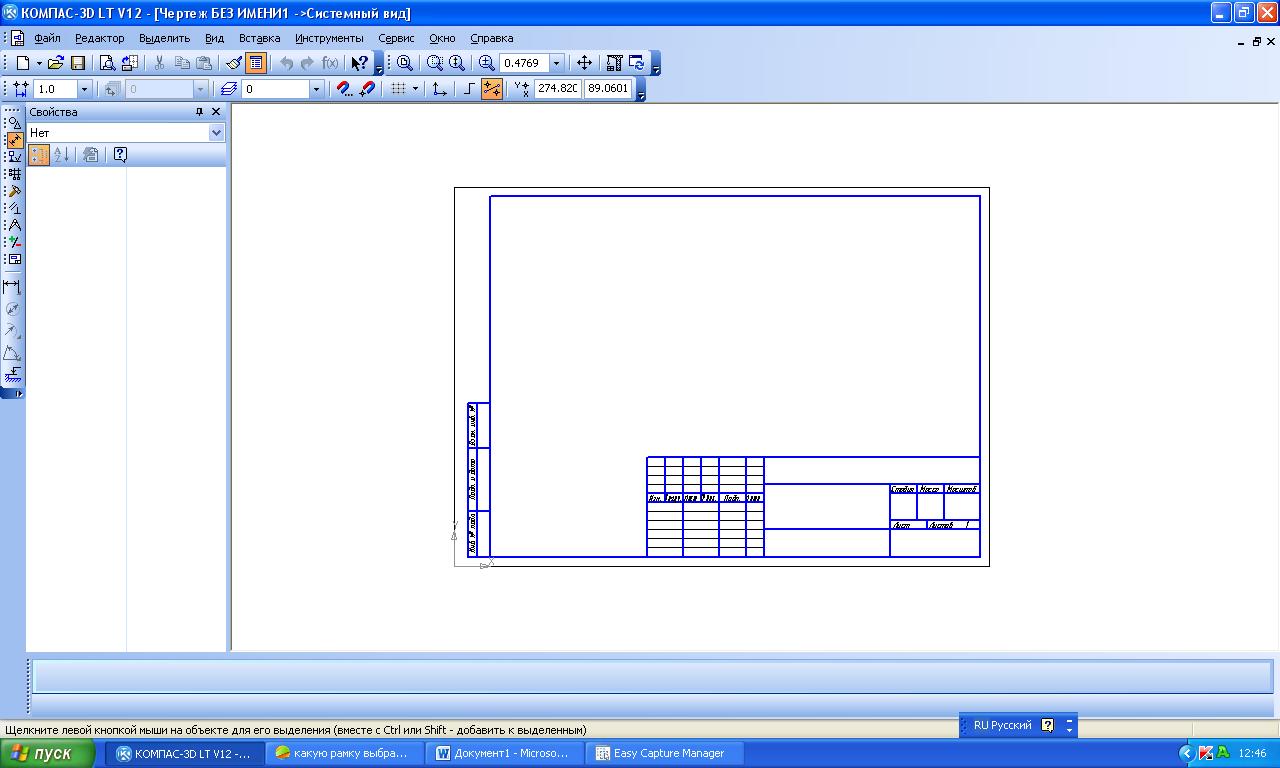

1)Открываем программу. Файл – создать – чертеж.

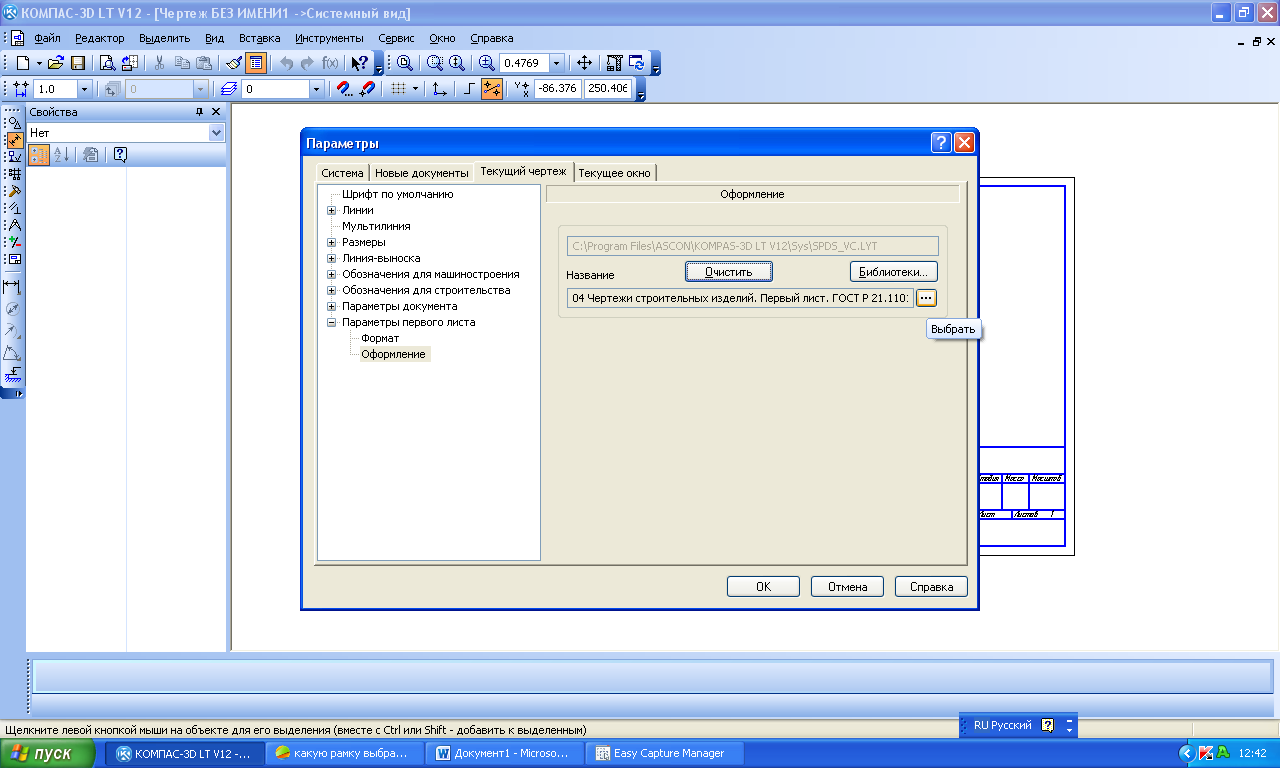

Сервис – параметры – параметры первого листа (нажимаем «+») – оформление – название (щелкаем «…») – 04 чертежи строительных изделий. Первый лист – ок.

Сервис – параметры – параметры первого листа (нажимаем «+») – формат – ориентация – горизонтальная – ок.

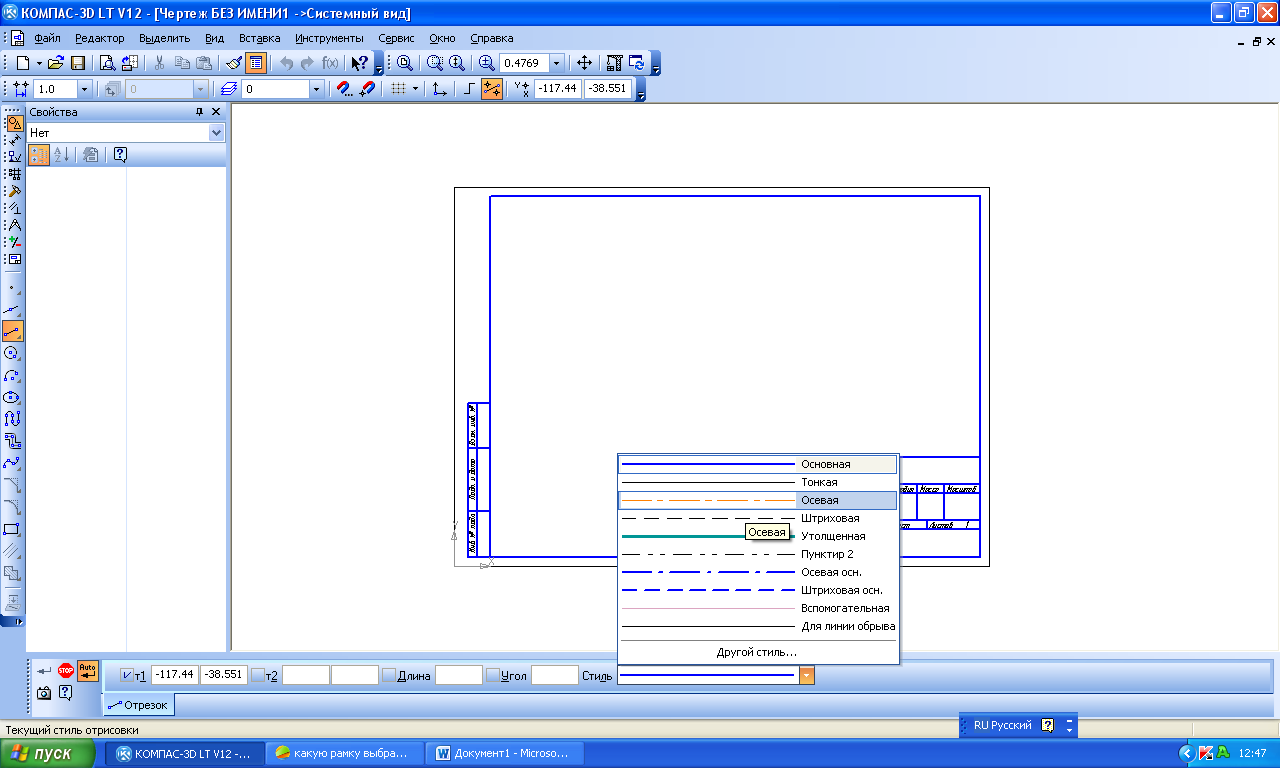

На компактной панели: геометрия – отрезок, внизу выбираем стиль линии – осевая

2) Включаем кнопку «ортогональное черчение», чтобы отрезок получился горизонтальный или вертикальный,  либо можно установить угол отрезка 0 и 90.

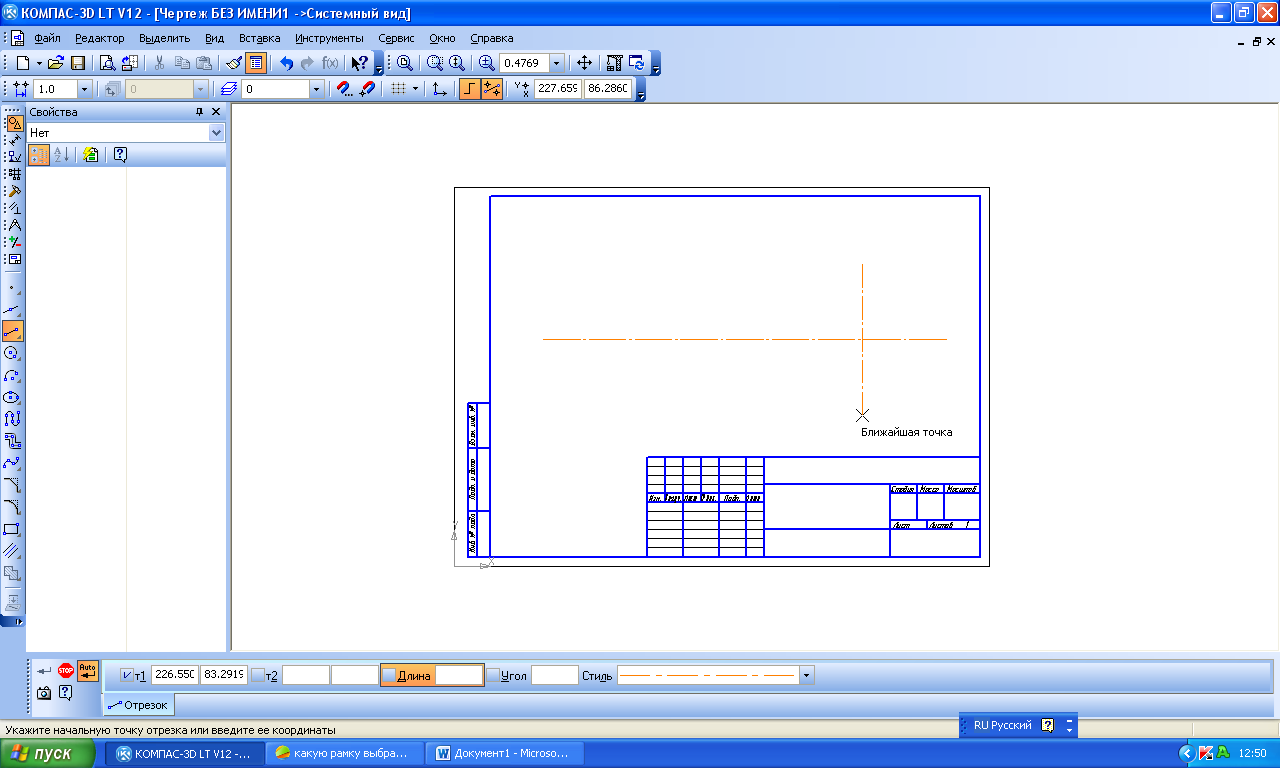

Чертим два отрезка произвольной длины, как показано на чертеже. Отключаем  кнопку «орто».

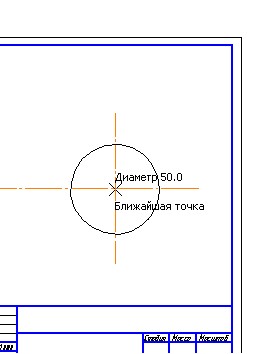

3)  Геометрия – окружность (по центру и диаметру) – указываем диаметр 50, нажимаем enter, чертим окружность (основной линией) с центром на пересечении осей

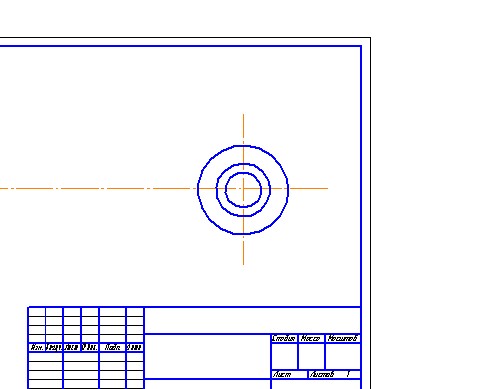

Аналогично чертим еще две окружности с тем же центром, диаметрами  30 и 20 мм. Стиль линии – основная (задаем  или в панели свойств, или на готовой окружности щелкаем правой кнопкой, в контекстном меню выбираем свойства, и меняем стиль линии в свойствах)

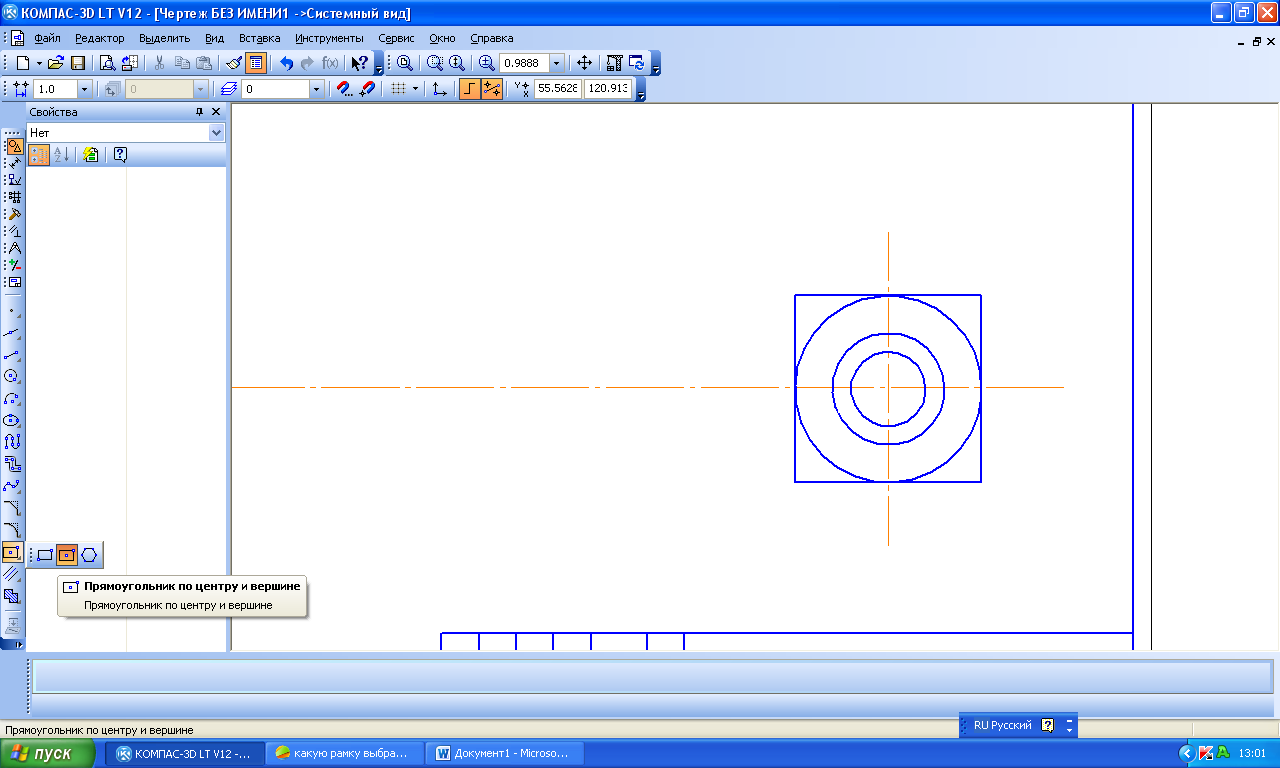

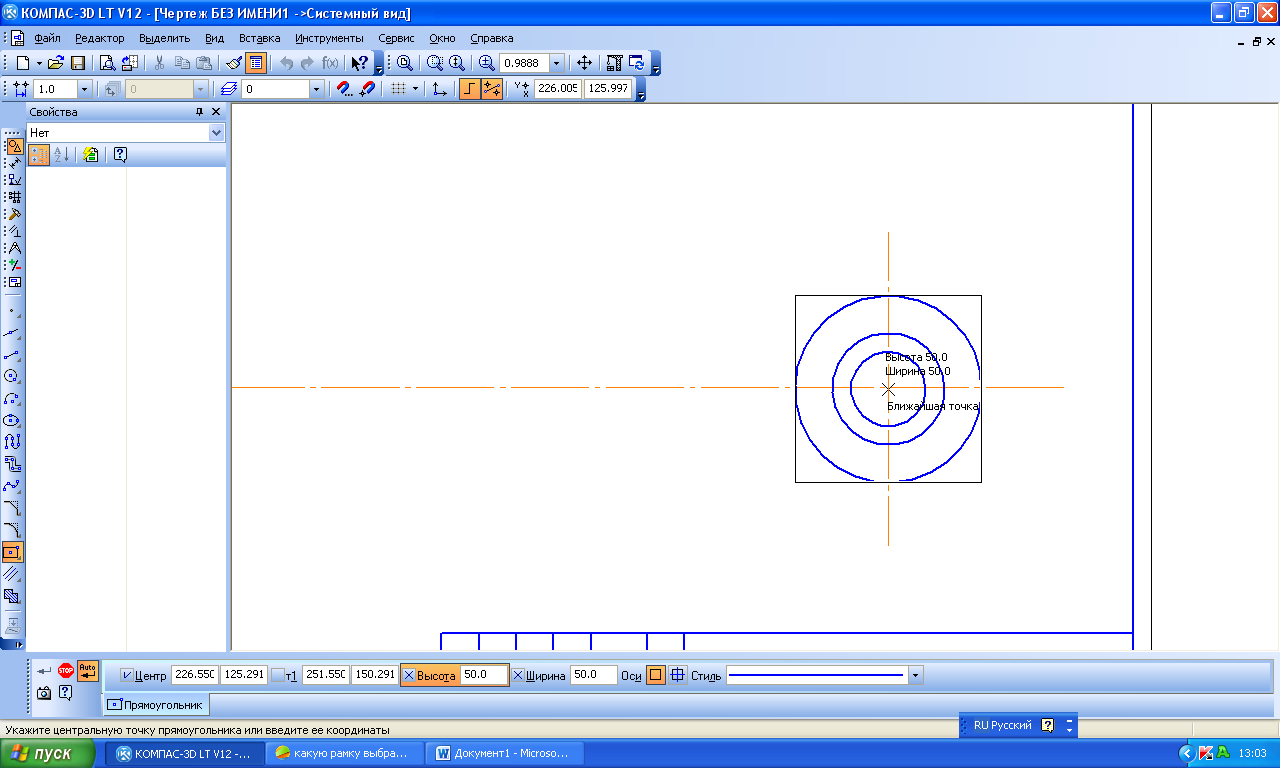

Далее геометрия – прямоугольник (нажимаем на нем левой кнопкой и тянем вправо не отпуская кнопку, в появившемся выбираем «прямоугольник по центру и вершине»

В панели свойств задаем высоту 50, ширину 50, стиль линии основная,  без осей, жмем enter,  указываем мышкой точку пересечения осей

Получилась втулка, вид слева, все линии основные, а значит, видимые (оси не в счет) Переходим к размерам.

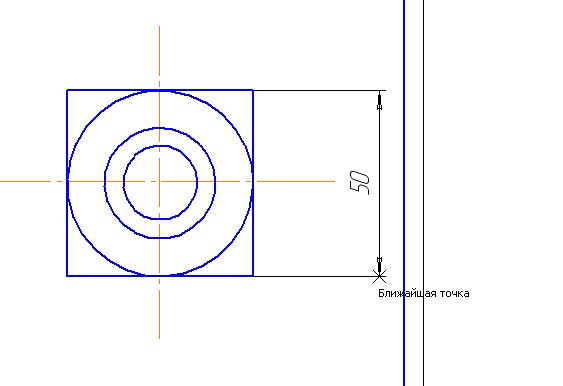

4) Размеры – линейный – указываем верх и низ детали справа, щелкаем мышью положение размерной линии.

прерываем команду – esc, открываем свойства размера(по нему щелкаем правой кнопкой мышы). В свойствах выбираем  «текст до», щелкаем в пустом поле.
