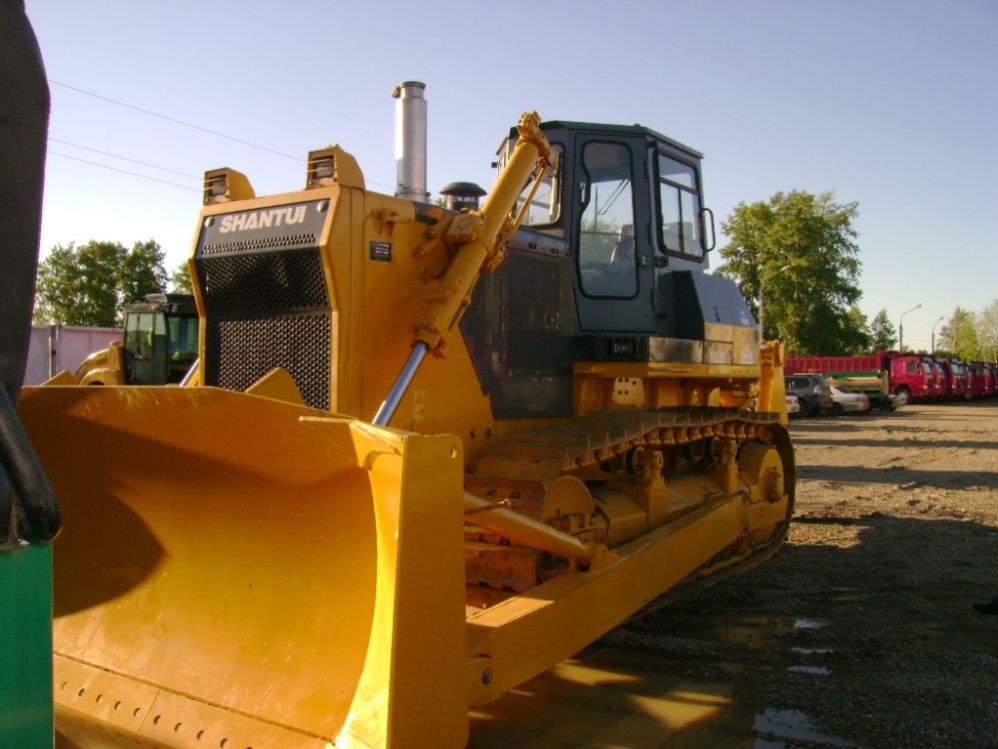

Бульдозер SHANTUI SD 32 (аналог бульдозера Komatsu D155A-1):
Технические характеристики бульдозера Шантуй СД32 ( Shantui SD32 ).
| Прямой | Поворотный | U-отвал | |
Минимальный дорожный просвет | мм | 500 | 500 | 500 |
Давление на грунт | МПа | 0,105 | 0,105 | 0,105 |
Минимальный радиус поворота | м | 3,8 | 3,8 | 3,8 |
Работа при уклоне | град | 30 | 30 | 30 |
Колея гусеничного хода | мм | 2140 | 2140 | 2140 |
Призма волочения | мі | 10 | 6 | 11.9 |
Эффективность (теоретическое значение на 40 м) | міч | 330 | 245 | 365 |
Ширина отвала | мм | 4130 | 5000 | 4030 |
Высота отвала | мм | 1590 | 1140 | 1725 |
Максимальное заглубление отвала | мм | 560 | 630 | 500 |
Масса отвала | кг | 4520 | 4855 | 4868 |
Двигатель бульдозера Шантуй СД32 ( Shantui SD32 ). Рядный, четырёхтактный дизельный, с турбонаддувом и промежуточным охлаждением.
| ||
Номинальная мощность | кВт л. с. | 235 320 |
Номинальная частота вращения коленчатого вала | обмин | 2000 |
Число цилиндров | шт. | 6 |
Диаметр цилиндра и ход поршня | мм | 139,7 х 152,4 |
Рабочий объём | л | 14,010 |
Минимальный удельный расход топлива | г/кВт·ч | 245 |
Максимальный крутящий момент при 1400 обмин | Н·м | 1440 |
Топливная система: топливный насос Д. В. (давление-время), прямой (непосредственный) впрыск. | ||
Регулятор оборотов двигателя: центробежный всережимный регулятор | ||
Система охлаждения: принудительная циркуляция с помощью корпусного (центробежного) насоса, вентилятор. | ||
Воздушный фильтр: сухой, горизонтального типа. |
Двигатель CumminsNTA855-C360Система трансмиссии бульдозера Шантуй СД32 ( Shantui SD32 ).
| |||
Гидротрансформатор: (преобразователь крутящего момента): трёхэлементный, одноступенчатый, однофазный. | |||
Трансмиссия: планетарная передача, многодисковое сцепление, гидравлически подключенная, принудительная смазка. | |||
Главный привод: спирально-зубчатая коническая передача, барботажная смазка (смазка разбрызгиванием). | |||
Муфта поворота: работающая в масляной ванне, многодисковая, постоянно-замкнутого типа, гидравлически отделённая, с ручным и гидравлическим управлением. | |||
Тормоз муфты поворота: работающий в масляной ванне, ленточный тормоз, с ножным управлением (с гидроусилителем, взаимосвязанный с муфтой) | |||
Бортовая передача: двухступенчатый цилиндрический редуктор, барботажная смазка (смазка разбрызгиванием). | |||
Способ охлаждения: водяное охлаждение. | |||
Скорость | 1 | 2 | 3 |
Вперед | 0 - 3,6 | 0 - 6,6 | 0 - 11,5 |
Назад | 0 - 4,4 | 0 - 7,8 | 0 - 13,5 |
Ходовая часть бульдозера Шантуй СД32 ( Shantui SD32 ).
| ||
Тип | подвеска с балансирным брусом | |
Число поддерживающих катков (с каждой стороны) | шт. | 2 |
Число опорных катков (с каждой стороны) | шт. | 7 |
Ширина башмаков гусеничной ленты | мм | 560 |
Шаг гусеничной ленты | мм | 228,6 |
Гусеничная лента | гусеница в сборе с башмаками, башмаки с одиночным грунтозацепом (80мм) ,по 41 с каждой | |
Натяжное колесо (направляющее колесо гусеницы) | по одному с каждой стороны |
Гидравлическая система бульдозера Шантуй СД32 ( Shantui SD32 ).
|
Максимальное давление 14 МПа. |
Тип насоса шестерёнчатый. |
Подача (величина потока нагнетания при номинальной частоте вращения коленвала двигаобмин) 262 л/мин. |
Рабочие цилиндры 2 шт. диаметром 110 мм (гидроцилиндры двустороннего действия). |
Тип клапана управления: управляющий гидрораспределитель, положения: подъём, удержание, опускание и плавающее |
Гидробак: управляющий клапан и масляный фильтр встроенного типа |
Рыхлитель бульдозера Шантуй СД32 ( Shantui SD32 ).
| |||
Максимальная глубина рыхления рыхлителем | мм | 842 | 1250 |
Максимальная высота подъёма рыхлителя над землёй | мм | 883 | 965 |
Масса рыхлителя | кг | 3800 | 3242 |
х 3 х 1Заправочные емкости бульдозера Шантуй СД32 ( Shantui SD32 ).
| ||
Охлаждающая жидкость | л | 121 |
Топливный бак | л | 600 |
Картер двигателя | л | 47 |
Картер конической шестерни | л | 185 |
Картер бортового редуктора (с каждой стороны | л | 55 |
Гидравлический бак | л | 164 |
