8.5.2  Проведение испытания

Образец провода длиной около 400 мм складывают пополам и скручивают на длине 125 мм. как показано на рисунке 8.6. Усилие, прикладываемое к паре при скручивании, и число кручений указаны в таблице В.1.

Петлю на конце скрученного участка разрезают в двух местах, чтобы обеспечить максимальное расстояние между разрезанными концами. При разделении отрезков провода следует избегать резких изгибов или поврежде­  ния изоляции на скрученном участке и нескрученных концах.

Конец одного отрезка надежно закрепляют в зажиме, а к противоположному концу другого отрезка приклады­ вают усилие, обеспечивая скольжение отрезка без вращения. Испытание проводят на трех образцах.

Т а б л и ц а  8.1 — Параметры скрученной пары


Номинальный диаметр жилы, мм

Усипие. прикладываемое я паре провода. Н

Число кручений на длине 125 мм

Се. 0,10 до0,25аключ.

0.85

17

» 0.25 • 0.315 »

1.40

15

» 0.315 » 0.400 »

2.40

13

» 0.400 • 0.500 »

3.40

12

» 0.500 • 0,710 я

6.00

11

» 0.710» 0.300 я

8.50

10

» 0.800» 0,900 »

10.00

9

» 0.600» 1,000 »

12.SG

б

» 1.000 » 1.120 я

15.00

7

» 1.120» 1,250 »

20.00

6

» 1.250 » 1,500 я

27.00

5


21

ГОСТ IEC 60851*3—2011

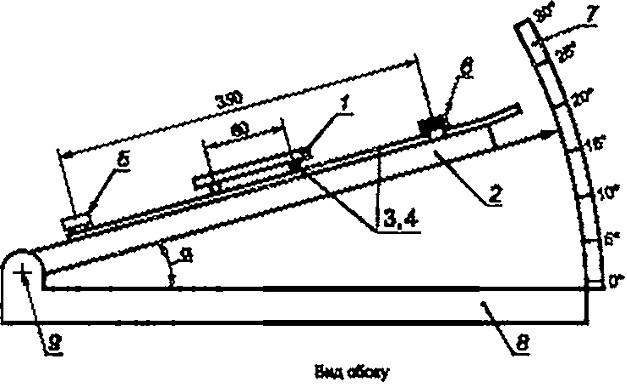

1 — блок: 2 —• пластина. 3.4 — обрами провода, 5 — стоим; б — зажимы; 7 — шкала; в — основание; 9 — ось

1 — Испытательное устройство для определения статического коэффициента трения

НЕ нашли? Не то? Что вы ищете?

22

ГОСТ IEC 60851*3—2011

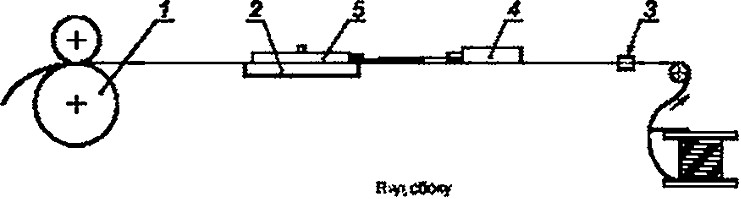

I — привод. 2 — плита; 3 — подтормаживающее устройство. 4 — измеритель силы трения. 5 — труз

Рисунок 8.2 — Испытательное устройство для определения динамического коэффициента трения

12        3        5        6        3        7



BmoBcKf

в а Г

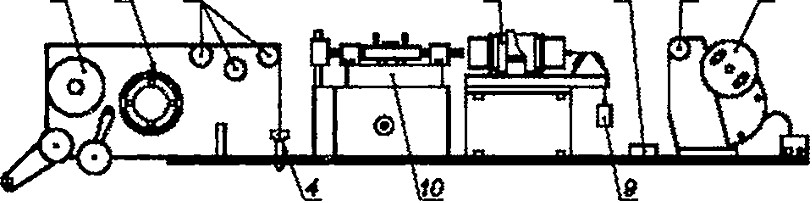

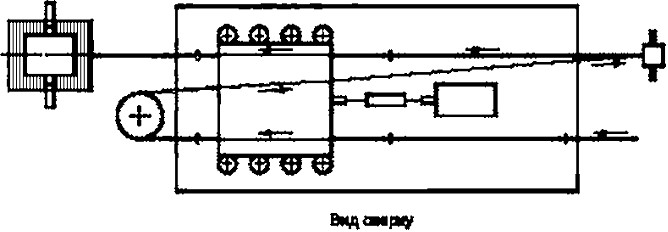

ролик для размотки. 2 — натяжное  устройство.  3  —  направляющие  ролики:  <1  —  регулировочные  винты;  S  —  датчик  изме­  рителя силы трения, б — поплавковый уровнемер. 7 — тяговое устройство: в — двигатель, 9 — калибровочный труз:

10 — плита {состоящая из двух частей в зависимости от диаметра провода)

— Испытательное устройство для определения динамического коэффициента трения

23

ГОСТ IEC 60851*3—2011



В*АШ**У

1 — регулировочное устройство. 2 — регулировочные винты; 3 — система амортизации. Л — испытательный груз; S — блох нагрузки (см. рисунок В.5); б — динамометр; 7 — плита, 8 — поплавковый уровнемер; 9 — направляющие

Рисунок 8.4 — Схеме головной чести испытетельного устройстве с механическим динамометром

24

ГОСТ IEC 60851*3—2011

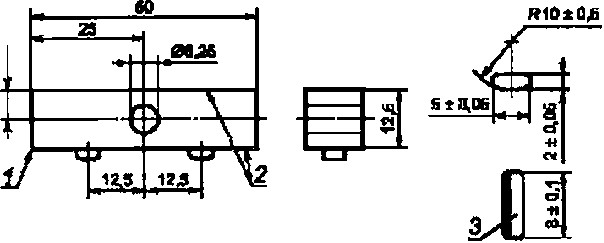

притупленные утлы: 2 — поееркиости плоски* и параллельные. 2 — искусственный сапфир

Рисунок 8.5 — блок нагрузки с сапфирами

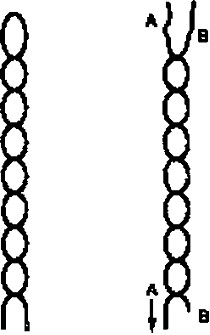

Рисунок 8.6 — Скрученный образец

25

ГОСТ IEC 60851*3—2011


Приложение С (справочное)

Библиография

[1] IEC 1033:1991

Методы испытаний по определению прочности сцепления компаундирующих составов сэмали - рованным проводом

26

ГОСТ IEC 60851*3—2011


Приложение ДА (справочное)

Сведения о соответствии межгосударственных стандартов ссылочным международным стандартам

Т а б л и ц а  ДА.1


Обозначение и на именование ссы!>очмого международного стандарта

Степень соответствия

Обозначение и наименование соответствующего межгосударственного стандарта

ISO 178 Пластмассы. Метод испыта­ ния на статический изгиб

ют

ГОСТ 4648—71 Пластмассы.  Метод  испытания  на статический изгиб

IEC 60851-1:1996 Провода обмоточ­ ные. Методы испытаний. Часть 1. Общие положения

ют

ГОСТ  IEC  60851-1—2011  Провода  обмоточные.

Методы испытаний. Часть 1. Общие положения

IEC 60851-2:1996 Провода обмоточ­ ные. Методы испытаний. Часть 2. Опреде­ ление размеров

ют

ГОСТ IEC 60851-2—2011 Провода обмоточные. Методы испытаний. Часть 2. Определение  разме­  ров

IEC 60851-5:1996 Провода обмоточ­ ные. Методы испытаний. Часть 5. Элект­ рические свойства

ют

ГОСТ IEC 60851-5—2011 Провода обмоточные. Методы испытаний. Часть 5. Электрические  свой­ ства

П р и м е ч а н и е — 8 настоящей таблице использовано следующее условное обозначение степени соот­ ветствия стандартов:

    ЮТ — идентичные стандарты.


27

ГОСТ IEC 60851*3—2011



УДК 621.315.326.001.4:006.354        МКС 29.060.10        Е49        IDT

Ключевые слова: обмоточный провод, методы испытаний, механические свойства

и. Смирнов

Технический редактор

Королева Компьютерная верстка И. А. На/юйкиной

Сдано а набор 01.03.20)3. Подписано а печать 01.04.2013. Формат 60*64%. Гарнитура Ариал.

Уел. печ. в. 3.72. Уч.-ттзд. п. 3.20. Тираж 76 экэ За*. 342.

ФГУП «СТАНДАРТИНФОРМ». 123995 Москва, Гранатный лер.. 4. www.90slinfb. ru        infoQpostinfo. iu

Набрано во ФГУП «СТАНДАРТИНФОРМ» на ПЭВМ.

Отпечатано а филиале ФГУП «СТАНДАРТИНФОРМ» — тип. «Московский печатник». 10S062 Москва. Лялин пер.. 6.
