Сравнение SCADA-систем для разработки АСУТП (стр. 13 )

SCADAlarm v6.0 with SP2, требуется MuniSuite Runtime 500/100 w/IO v10.0, Industrial Application Server (докупить): 483 328 тенге MuniSuite Runtime 500/100 w/IO, v10.0 (докупить): 1 216 687 тенге

Genesis 32 V9:

WEBHMI-ServerV9 на подключение 2хWeb-клиентов (докупить): 581 630 тенге

CitectSCADA V7.0:

Лицензия интернет-клиента c управлением на 500 т. в./в. (докупить): 347 500 тенге

iFix V4.0:

Real-time Information Portal Client Pack 2 Users Ver 2.6 (только просмотр мнемосхем), требуется Proficy Historian Server (докупить): 493 891 тенге

MasterSCADA - функция отсутствует.

Передача данных с операторской станции на GSM телефон :

Trace Mode V6:

GSM МРВ+ базовая версия (купить вместо МРВ): 324 170 тенге

InTouch V10:

SCADAlarm v6.0 with SP2 и MuniSuite Runtime.

Genesis 32 V9:

POCKET-GEN STUDIO V9 (докупить): 576 782 тенге

CitectSCADA V7.0:

3 клиентских лицензии Citect для КПК  (CitectSCADA Pocket) (докупить): 270 000 тенге

  iFix V4.0 - функция отсутствует.

  MasterSCADA:

Отправка сообщений через SMS 10.00 % от базовой стоимости MSRT (уровень SCADA)

Заявленную для рассмотрения функциональность в полной мере поддерживает только Trace Mode V6

Адаптивное регулирование есть только в SCADA-системе Trace Mode V6!

Конкурентные преимущества SCADA-системы Trace Mode V6

Гибкая система лицензирования (разделение на базовую и профессиональную линию продуктов); Библиотека встроенных бесплатных драйверов для оборудования различных фирм производителей (свыше 2000 поддерживаемых устройств); Бесплатная высококвалифицированная техническая поддержка Прозрачная номенклатура программных продуктов (использование единого инструментария для разработки); Наиболее полная поддержка функциональности необходимой для реализации АСУ ТП в различных областях промышленности; Сравнительно небольшая стоимость программных продуктов;

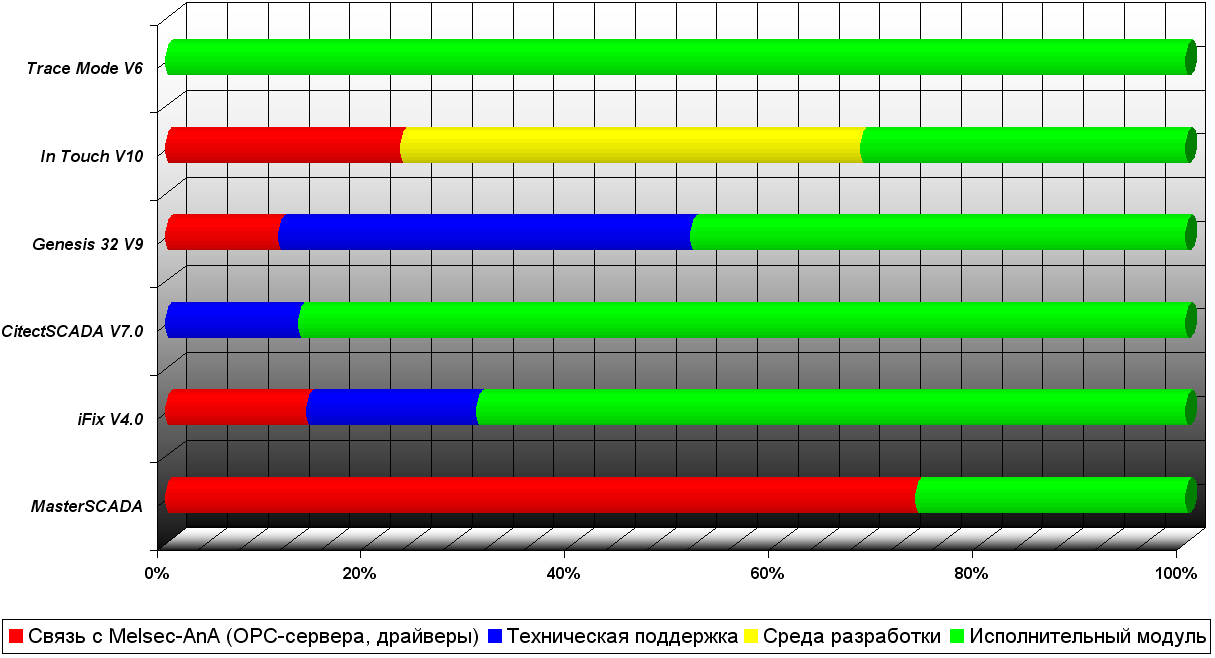

Процентная доля стоимости опций в общей стоимости ПО для АСУ ТП



Реализация обмена данными с оборудованием может составлять более 70%. Мало SCADA-систем с богатой библиотекой бесплатных драйверов. Реализация обмена данными с оборудованием может составлять более 70%. Реализация обмена данными с оборудованием может составлять более 70%.

Заключение

В научном проекте показано решение многих задач, относящихся сравнению 6 версии SCADA системы.

Рассмотрены теоретические основы построения распределенных иерархических информационно-управляющих систем, автоматизированных систем управления технологическими процессами.

Многочисленные примеры помогают восприятию изложенного материала.

Использование новейших методик и информационных технологий при управлении различными процессами в реальном времени значительно поднимает уровень  работы в АСУТП.

Можно получить навыки проектирования систем сбора данных и оперативного диспетчерского управления, расширит кругозор специалистов, и в дальнейшем позволит применять эти знания в производственной деятельности.

При выборе SCADA-системы следует:

Подходить к выбору комплексно, то есть не руководствоваться каким-нибудь одним параметром; Оценивать уровень поддержки оборудования в SCADA-системе; Детально изучать функциональность опций поддерживаемых SCADA-системой; Оценивать на сколько полно компанией разработчиком предоставляются услуги технической поддержки и обучения.

Список использованной литературы

Проектирование АСУТП в SCADA-системе. Таганрог: ТРТУ, 2007.
,   Автоматизированные информационно-

управляющие системы. Таганpог: ТРТУ, 2007.

, SCADA-система Trace Mode. Ульяновск, УлГТУ, 2010.
Руководство пользователя Трейс Моуд. Версия 5.0. М.: AdAstra

Research Group, Ltd. 2000. 814 c.

Автоматизированные системы управления  технологическими процессами и техническими объектами: Учебное пособие. Таганрог: изд-во ТРТУ. 1997. – 128 с. , Проектирование информационно-управляющих систем: Учебное пособие. – Таганрог: Изд-во ТРТУ, 60с.
, Основы теории систем и системного  анализа. - Спб.: Издательство СПБГТУ, 1997. -510 с.
ифровые системы управления: Пер. с англ. – М.:Мир, 1984. – 541 с.
, Основы теории систем и системного анализа. - Спб.: Издательство СПБГТУ, 1997. -510 с.
, Введение в системный анализ. - М.: Высшая школа, 1989. - 367 с.
Системный подход и общая теория систем. - М.:Мысль, 1978. - 204 с.
Основы системологии. - М.: Радио и связь, 1982.
Основы системного подхода. - Томск: Изд-воТомского университета, 1976. - 440 с.
, , Автоматизированные и автоматические системы управления  технологическими процессами. – М.: Машиностроение, 1978.
Введение в АСУ. Изд. 2-е, испр. и доп. - Киев:Техника, 1974.
Очерки теории производственных организаций. М.: Экономика, 1970.
Автоматизированные системы управления. Учеб. Для учащихся энерг. спец. техн. М.: Высш. школа, 1991.
втоматизированное проектирование, Основные понятия и архитектура систем: Пер. с англ. М.: Радио и связь, 1986.
