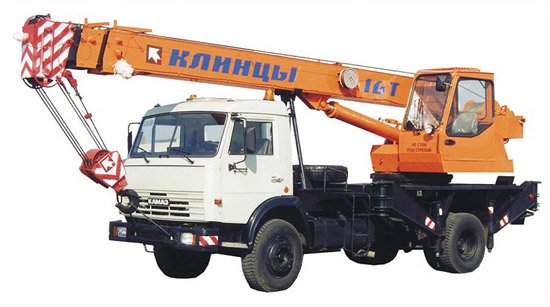

Автокран КС-35719-1-02

КС-3579-1-02 — лёгкий  Автомобильный кран грузоподъёмностью 16 тонн смонтирован на 2-х осном шасси автомобиля КамАЗ 43253.

Благодаря малым транспортным габаритам и отличной манёвренности кран в первую очередь предназначен для использования в стеснённых условиях современных городов, где он может свободно передвигаться в плотных транспортных потоках.

Основная характеристика крана
Максимальный грузовой момент, т. м	51,2
Грузоподъёмность максимальная, т	16,0
Длина стрелы, м	8-18
Зона работы крана, град.	240
Максимальная высота подъёма крюка, м	18,4
Максимальная глубина опускания крюка от уровня земли при стреле 8 м, вылет 5,0 м и 6-ти - кратной запасовке каната, м	11,0
Вылет минимальный, м	2,6
Вылет, максимальный, м
а) «проектный» (без нагрузки)	17,1
б) «рабочий» (с грузом на крюке)	17,0
Вылет при максимальной грузоподъёмности, м	3,2
Максимальная масса груза при телескопировании, т	2,5
Максимальная масса груза, с которой допускается передвижение стрелового крана, т	передвижение крана с грузом ЗАПРЕЩАЕТСЯ!
Максимальная масса груза, с которым допускается работа в ускоренном режиме подъёма-опускания лебёдкой, т	6,0
Режимы работы
в рабочей зоне 240° с основной стрелой (8м), кран установлен на выносных опорах;
в рабочей зоне 230° с основной стрелой (более 8 до18м), кран установлен на выносных опорах;
Геометрические параметры крана
База, м	4,2
Колея, м :
- передних колёс	2,03
- задних колёс (между серединами двойных скатов)	1,89
тип опор	откидные
База выносных опор, м	4,15
Размер опорного контура вдоль х поперёк оси шасси, м	4,15 х 5,0
Задний габарит, м	2,65
Радиус поворота, м	9,3
Габаритные размеры крана в транспортном положении, м
длина х ширина х высота	10,1х2,5х3,5
Скорости рабочих движений
Скорость подъёма-опускания груза, м/мин
- номинальная (с грузом до 16,0 т)	7,0
- увеличенная (с грузом до 6,0 т)	14,0
Скорость посадки груза, м/мин	0,3
Скорость передвижения крана своим ходом, км/ч	55,0
Скорость механизма телескопирования секций стрелы (выдвижения – втягивания секций стрелы), м/с (м/мин)	0,25 (15)
Частота вращения поворотной части, об/мин	1,6
Время полного изменения вылета, с (мин), при частоте вращения двигателя до 1200 об/мин.:
от максимального до минимального	40(0,67)
от минимального до максимального	40(0,67)
Дополнительные характеристики
Преодолеваемый краном подъём, % (градусы):
своим ходом	25 (14)
на буксире	18 (10)
2.8. Способ управления:
механизмами поворотной рамы	гидравлический
выносными опорами	гидравлический
механизмом передвижения (шасси)	механический
Масса крана в транспортном положении, т	15,05
Масса основных сборочных частей крана, т, не более:
крановой установки	9,65
противовес	0,19
стрела	2,65
Распределение нагрузки по осям в транспортном положении, кН (тс):
передняя ось	6
задняя тележка	9,5
Максимальная нагрузка на выносную опору, т	-
Контрольный расход топлива в крановом режиме, л/ч, не более	13,0
Заправочные ёмкости:
Гидросистема (в том числе гидробак), л	280 (200)
Топливный бак отопителя, л	5,0
Картер механизма поворота, л	5,0
Редуктор грузовой лебёдки, л	11,0
Температура эксплуатации, град.	от -40° до +40°
Общая характеристика шасси
Тип шасси	КамАЗ-43253
Осевая формула	1 - 1
Колесная формула привода и управления	4 х 2
Тип трансмиссии	гидромеханическая
Система управления поворотом колес	через гидроусилитель руля
Система торможения:
основная - пневматическая, с раздельным приводом тормозов передних и задних колес
вспомогательная - компрессионная, с поворачивающимися заслонками в выхлопной системе
стояночная - пневматическая
Система подрессоривания мостов	рессорная
Типоразмер шин	10.00R20
Тип двигателя	Cummins 6ISBe210
Четырехтактный с воспламенением от сжатия
Установленная номинальная мощность при 200 рад/с (2 100 об/мин), кВт (л. с.)	176(240)
Удельный расход топлива, г/кВтч	230
Вместимость топливного бака, л	250
Запас хода, км	950
Допускаемые нагрузки на мосты при движении, кН (т)
На передние мосты	6
На задние мосты	9,2
Распределение массы шасси, т:
на передние мосты	3,64
на задние мосты	2,06

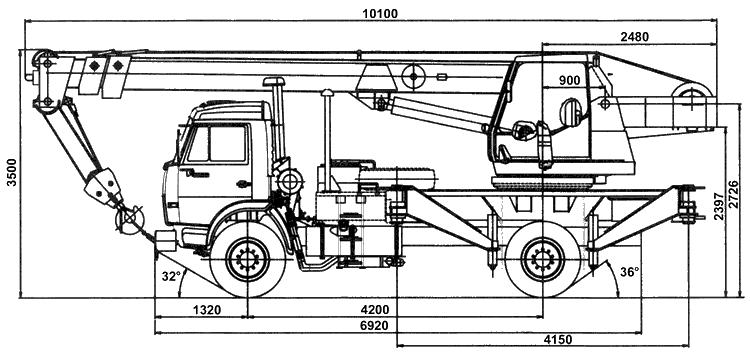

Габаритные размеры

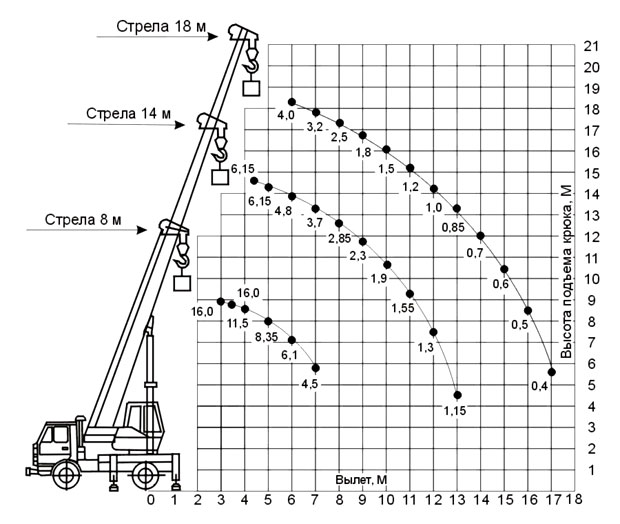

Грузовысотные характеристики
