Назначение и эксплуатационные характеристики ДАЗО
Электродвигатели асинхронные с короткозамкнутым ротором ДАЗО4 предназначены для привода механизмов с тяжелыми условиями пуска, а также для привода насосов, воздуходувок, вентиляторов, дымососов и других механизмов.
По требованию заказчика могут быть изготовлены:
на другие мощности, напряжение и частоту сети, а также для работы в условиях тропического климата с учетом требований контракта.
Режим работы: продолжительный S1 от сети переменного тока частотой 50Гц.
Структура обозначения ДАЗО
ДАЗО - двигатель асинхронный закрытый обдуваемый 4 - номер серии 400, 450-габарит (высота оси вращения) 4, 6, 8, 10-число полюсов Х, У, ХК, УК-условная длина станины
Вид климатического обозначения
Конструктивное исполнение по способу монтажа
Способ охлаждения
Степень защиты
корпуса-IP 54 кожуха наружного вентилятора - IP 21 коробки выводов-IP 55
Оcновные преимущества электродвигателей серии ДАЗО4 относительно аналогов:
применение изоляции обмотки статора типа «Монолит-2» класса нагревостойкости «F» с использованием ее по тепловым нагрузкам по классу «В»; усовершенствованная конструкция крепления выводных проводов обмотки статора; литая обмотка короткозамкнутого ротора вместо сварной конструкции; усовершенствованная конструкция подшипниковых узлов; контроль температуры подшипников возможность контроля температуры обмотки и сердечника статора и стационарного контроля вибрации (по требованию заказчика)
Электродвигатели серии ДАЗО4 по своему назначению могут заменять синхронные электродвигатели серий СД, СД2, СД3 с аналогичными техническими параметрами.
Обозначение электродвигателей при заказе должно состоять из наименования двигателя, условного обозначения типоисполнения, номинальной мощности, номинального напряжения питания, частоты вращения, частоты сети и расположения коробки выводов, например:
«Электродвигатель асинхронный ДАЗО4 450X-4У1, 630 кВт, 6000 В, 1500 об/мин, 50Гц, коробка справа».
Основные технические характеристики двигателей ДАЗО
Типоразмер
| Мощность,
кВт
| Напряжение,
В
| Частота
вращения (синхр.),
об/мин
| КПД,
%
| cos ф
| Масса,
кг
| ДАЗО4-400ХК-4
| 315
| 6000
| 1500
| 93,7
| 0,86
| 2190
| ДАЗО4-400Х-4
| 400
| 94,2
| 0,87
| 2330
| ДАЗО4-400У-4
| 500
| 94,8
| 0,87
| 2630
| ДАЗО4-400ХК-6
| 250
| 1000
| 93,2
| 0,83
| 2220
| ДАЗО4-400Х-6
| 315
| 93,9
| 0,85
| 2380
| ДАЗО4-400У-6
| 400
| 94,2
| 0,85
| 2650
| ДАЗО4-400Х-8
| 200
| 750
| 92,5
| 0,77
| 2340
| ДАЗО4-400У-8
| 250
| 93,0
| 0,79
| 2610
| ДАЗО4-400У-10
| 200
| 600
| 92,0
| 0,74
| 2590
| ДАЗО4-450Х-4
| 630
| 1500
| 94,7
| 0,87
| 3450
| ДАЗО4-450У-4
| 800
| 95,0
| 0,88
| 3925
| ДАЗ04-450Х-6
| 500
| 1000
| 95,2
| 0,85
| 3510
| ДАЗ04-450У-6
| 630
| 95,3
| 3985
| ДАЗ04-450Х-8
| 315
| 750
| 94,7
| 0,78
| 3410
| ДАЗ04-450УК-8
| 400
| 95,0
| 3810
| ДАЗ04-450У-8
| 500
| 95,2
| 0,79
| 4130
|

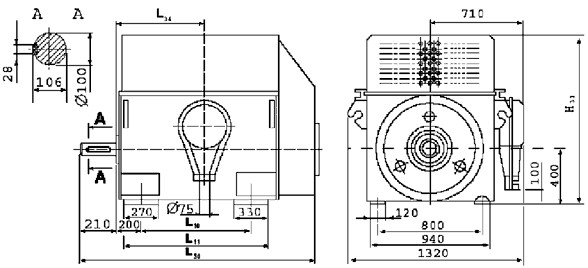

Габаритные, установочные и присоединительные размеры исполнение IM1001 ДАЗО4-400
Тип
электродвигателя
| Размеры, мм
| Масса, кг
| L10
| L11
| L30
| L34
| H31
| ДАЗО4-400XК-4У1, Т2
| 900
| 1140
| 1775
| 740
| 1270
| 2190
| ДАЗО4-400X-4У1, Т2
| 900
| 1140
| 1775
| 740
| 1270
| 2330
| ДАЗО4-400У-4У1, Т2
| 1000
| 1240
| 1875
| 840
| 1335
| 2630
| ДАЗО4-400XК-6У1
| 900
| 1140
| 1775
| 740
| 1270
| 2220
| ДАЗО4-400X-6У1, Т2
| 900
| 1140
| 1775
| 740
| 1270
| 2380
| ДАЗО4-400У-6У1
| 1000
| 1240
| 1875
| 840
| 1335
| 2650
| ДАЗО4-400X-8У1
| 900
| 1140
| 1775
| 740
| 1270
| 2340
| ДАЗО4-400У-8У1
| 1000
| 1240
| 1875
| 840
| 1335
| 2610
| ДАЗО4-400У-10У1
| 1000
| 1240
| 1875
| 840
| 1335
| 2590
|

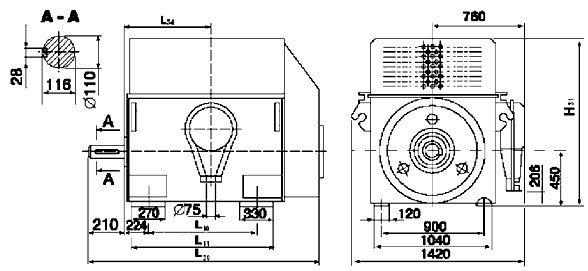

Габаритные, установочные и присоединительные размеры исполнение IM1001 ДАЗО4-450
Тип
электродвигателя
| Размеры, мм
| Масса, кг
| L10
| L11
| L30
| L34
| H31
| ДАЗО4-450X-4У1, Т2
| 900
| 1190
| 1825
| 790
| 1415
| 2900
| ДАЗО4-450У-4У1, Т2
| 1000
| 1290
| 1925
| 890
| 1480
| 3300
| ДАЗО4-450Х-6У1, Т2
| 900
| 1190
| 1825
| 790
| 1415
| 2950
| ДАЗО4-450У-6У1, Т2
| 1000
| 1290
| 1925
| 890
| 1480
| 3350
| ДАЗО4-450X-8У1, Т2
| 900
| 1190
| 1825
| 790
| 1415
| 2870
| ДАЗО4-450УК-8У1, Т2
| 1000
| 1290
| 1925
| 890
| 1480
| 3200
| ДАЗО4-450У-8У1, Т2
| 1000
| 1290
| 1925
| 890
| 1480
| 3470
| ДАЗО4-450Х-10У1, Т2
| 900
| 1190
| 1825
| 790
| 1415
| 2770
| ДАЗО4-450У-10У1, Т2
| 1000
| 1290
| 1925
| 890
| 1480
| 3100
| ДАЗО4-450Х-12У1
| 900
| 1190
| 1825
| 790
| 1415
| 2890
| ДАЗО4-450Х-12У1
| 1000
| 1290
| 1925
| 890
| 1480
| 3200
|
