Модификация 01.01

Модификация 01.01

Термопреобразователи предназначены для измерения температуры высокотемпературных газообразных химически неагрессивных сред.

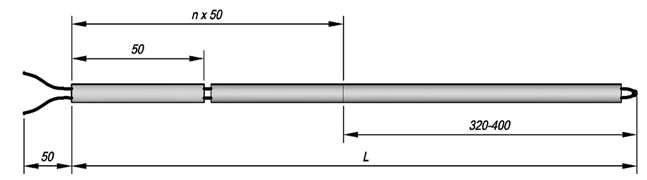

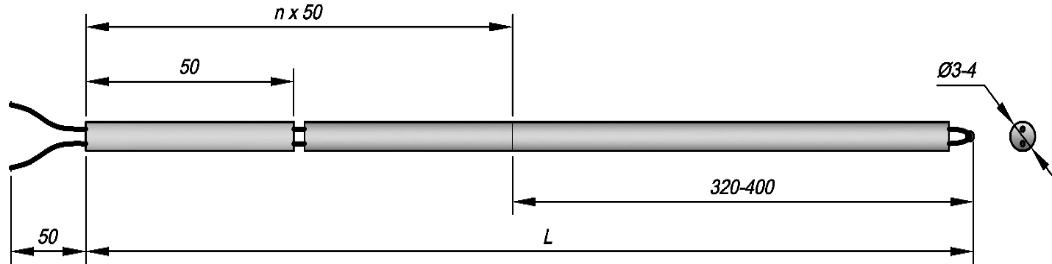

Термопара модификации ТППТ(ТПРТ) 01.01 бескорпусная. Для изоляции термоэлектродов термопары монтажной длиной ≤ 400 мм используется цельная двухканальная соломка. При длине термопары свыше 400 мм цельная соломка дополняется до требуемой длины двухканальными бусами (длина бус – 50 мм).

Материал соломки и бус – алюмооксидная керамика. По желанию заказчика в качестве изолятора поставляется 2-х канальная соломка необходимой длины, материал соломки – алюмооксидная керамика (К799).

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Рабочий спай	один	Открытый(ых)
два
Вибростойкость ГОСТ Р 52931	группа L3
Номинальное (условное) давление	0,1МПа
Климатическое исполнение ГОСТ 15150	УХЛ2	Температура окружающей среды: -40..+200єС
Поверка	- ГОСТ 8.338-2013 - для датчиков с монтажной длиной от 250 мм без установленных измерительных преобразователей. - «Датчики температуры ТППТ, ТПРТ, ТПВР, ТППТ Ex, ТПРТ Ex. Методика поверки» для датчиков температуры ТППТ, ТПРТ, ТППТ Ex, ТПРТ Ex с установленными измерительными преобразователями и для датчиков температуры ТПВР.
Показатель тепловой инерции	Не превышает 1 с.
Диаметр термоэлектродов	Обозначение	Диаметр положительного термоэлектрода,  мм	Диаметр отрицательного термоэлектрода,  мм
А	0.5	0.5
В	0.4	0.5
С	0.4	0.4

Температурный диапазон

Тип датчика температуры	Температура применения, °С	Группа условий эксплуатации	Интервал между поверками	Дрейф за ИМП, °С
ТППТ	0…1100	II	2 года	± 1
0…1200	III	1 год	± (1,0 + 0,003 · (|t|-1100)
0…1300	± (0,002 · |t|)
0…1600	IV	Не нормирован	Не нормирован
ТПРТ	600…1200	II	2 года	± (0,0025 · |t|)
600…1400	III	1 год	± (0,0025 · |t|)
600…1600	± (0,005 · |t|)
600…1800	IV	Не нормирован	Не нормирован
ТПВР	600…1800	IV	Не нормирован	Не нормирован

Показатели надежности

Группа условий эксплуатации	Вероятность безотказной работы	Назначенный срок службы	Средний срок службы	Гарантийный срок эксплуатации
II1	0,85 за 16 000 часов	2 года	4 года	2 года
III1	0,85 за 8 000 часов	1 год	2 года	1 год
IV	Не нормирована	Не нормирован	Не нормирован	Не нормирован
1 – эксплуатация датчиков температуры в окислительной и инертной атмосфере при отсутствии воздействия веществ, относящихся к платиновым ядам.

ВАРИАНТЫ ИСПОЛНЕНИЙ

ТППТ	R	01.01	—	000	—	А	1	—	О	2	—	К795	—	4	—	L
1	2	3	4	5	6	7	8	9	10	11	12

Поле	Наименование	Код	Описание
1	Тип датчика	ТППТ, ТПРТ, ТПВР	Термопреобразователь проволочный
2	НСХ	Не заполнено	ПП(S) по ГОСТ Р 8.585-2001	ТППТ
R	ПП(R) по ГОСТ Р 8.585-2001
Не заполнено	ПР(B) по ГОСТ Р 8.585-2001	ТПРТ
Не заполнено	Тип С по ASTM E230	ТПВРТ
A1, A2, A3	ВР(A-1), ВР(A-2), ВР(A-3) по ГОСТ Р 8.585-2001
3	Модификация	01.01	Термопара без защитного чехла (термоэлемент)
4	Узел коммутации датчика	000	свободные концы
5	Типоразмер термоэлектродов	A	Положительный Ш0.5мм	Отрицательный Ш 0.5мм
B	Положительный Ш 0.4мм	Отрицательный Ш 0.5мм
C	Положительный Ш 0.4мм	Отрицательный Ш 0.4мм
6	Класс допуска	1, 2	По ГОСТ Р 8.585-2001	ТППТ
2, 3	ТПРТ
2, 3	По ГОСТ Р 8.585-2001, для типа С по ASTM E230	ТПВРТ
7	Выходной сигнал	Не заполнено	аналоговый сигнал (mV) в соответствии с НСХ
8	Исполнение рабочего спая	О	Открытый спай
9	Количество пар термоэлектродов	Не заполнено	1 пара термоэлектродов
2	2 пары термоэлектродов (2 спая)
3	2 пары термоэлектродов (3 спая)
10	Материал защитного чехла	К799	Алюмооксидная керамика 99%, газоплотная
11	Наружный диаметр	4 или 3	Размер в мм, подробнее см. листы модификаций
12	Монтажная длина	250ч10000	монтажная длина L до рабочего конца в мм

ПРИМЕРЫ ОБОЗНАЧЕНИЯ ДЛЯ ЗАКАЗА И РАСШИФРОВКА

ТППТ 01.01 – 000 – С1 – 0 – К799 – 4 – 800	Вид изделия	ТП	Термопреобразователь проволочный
НСХ	ПП	Тип S
Взрывозащита	Ї	общего назначения
Модификация	01.01	без монтажных элем.
Узел коммутации датчика	000	свободные концы
Типоразмер термоэлектродов	С	0,4мм/0,4 мм
Класс допуска	1	первый класс
Вид спая, количество пар	О	Один, открытый
Материал оболочки	К799	Керамика С799
Диаметр оболочки	4	мм
Длина монтажная L	800	мм
ТППТ R01.01 – 000 – А1 – 0 – К799 – 4 –1000	Вид изделия	ТП	Термопреобразователь проволочный
НСХ	ПП	Тип R
Взрывозащита	Ї	общего назначения
Модификация	01.01	без монтажных элем.
Узел коммутации датчика	000	свободные концы
Типоразмер термоэлектродов	А	0,5мм/0,5 мм
Класс допуска	1	первый класс
Вид спая, количество пар	О	Один, открытый
Материал оболочки	К799	Керамика С799
Диаметр оболочки	4	мм
Длина монтажная L	1000	мм
