Электродвигатели А4 (400, 450)

Электродвигатели А4 (400, 450)

Назначение и эксплуатационные характеристики А4

Электродвигатели асинхронные А4 с короткозамкнутым ротором предназначены для привода механизмов, не требующих регулирования частоты вращения (насосов, вентиляторов, дымососов и др.).

В двигателях установлены подшипники качения с пластической смазкой. Контроль температуры подшипников осуществляется термопреобразователями сопротивления

По требованию заказчика электродвигатели могут быть изготовлены:

на другие мощности, напряжение и частоту сети, а также для работы в условиях тропического климата с учетом требований контракта.

Режим работы: продолжительный S1 от сети переменного тока частотой 50Гц.

Структура обозначения А4	Вид климатического обозначения
Двигатели имеют следующую структуру обозначения: А - двигатель асинхронный закрытый обдуваемый; 4 - номер серии; 400, 450-габарит (высота оси вращения); 4, 6, 8, 10-число полюсов. Х, У, ХК, УК-условная длина станины;	У3
Конструктивное исполнение по способу монтажа
IM1001
Способ охлаждения	Исполнение по взрывозащите
ICA 01.	-/-
Степень защиты
корпуса-IP 23 коробки выводов-IP 55

Основные преимущества электродвигателей серии А4 относительно аналогов:

применение изоляции обмотки статора типа «Монолит-2» класса нагревостойкости «F» с использованием ее по тепловым нагрузкам по классу «В»; усовершенствованная конструкция крепления выводных проводов обмотки статора; литая обмотка короткозамкнутого ротора вместо сварной конструкции; усовершенствованная конструкция подшипниковых узлов; контроль температуры подшипников возможность контроля температуры обмотки и сердечника статора и стационарного контроля вибрации (по требованию заказчика)

Обмотка статора электродвигателей имеет шесть выводных концов, закрепленных на четырех изоляторах в коробке выводов. Соединение фаз обмотки - «звезда». Обмотка ротора короткозамкнутая, алюминиевая, литая.

Электродвигатели серии А4 по своему назначению могут заменять синхронные электродвигатели серий СД, СД2, СД3 с аналогичными техническими параметрами.

Обозначение электродвигателей при заказе должно состоять из наименования двигателя, условного обозначения тип исполнения, номинальной мощности, номинального напряжения питания, частоты вращения, частоты сети и расположения коробки выводов, например:

«Электродвигатель асинхронный А4-400Y-4У3, 630 кВт, 6000 В, 1500 об/мин, 50 Гц, коробка справа».

Основные технические характеристики двигателей А4
Тип электродвигателя	Мощ- ность, кВт	Напря- жение, В	Частота вращения (синхр.), об/мин	КПД, %	cos ф	Масса, кг
А4-400ХК-4УЗ	400	6000	1500	94,2	0,87	2190
А4-400Х-4УЗ	500	94,7	2330
А4-400У-4УЗ	630	95,1	2630
А4-400ХК-6УЗ	315	1000	93,6	0,84	2220
А4-400Х-6УЗ	400	94,0	0,86	2380
А4-400У-6УЗ	500	94,4	0,85	2650
А4-400Х-8УЗ	250	750	93,4	0,84	2340
А4-400У-8УЗ	315	93,8	0,85	2610
А4-400У-10УЗ	250	600	92,5	0,77	2590
А4-450Х-4УЗ	800	1500	92,0	0,88	2580
А4-450У-6УЗ	800	1000	95,0	0,86	3050
А4-450У-8УЗ	630	750	94,5	0,83	3250

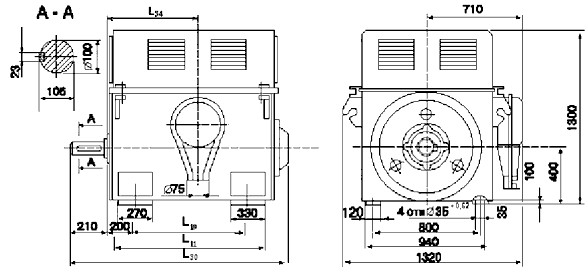

Габаритные, установочные и присоединительные размеры А4-400

Тип электродвигателя	Размеры, мм	Масса, кг
L10	L11	L30	L34
А4-400XK-4У3, Т3	900	1140	1550	740	1930
А4-400X-4У3, Т3	900	1140	1550	740	2070
А4-400У-4У3, Т3	1000	1240	1650	840	2290
А4-400XK-6У3, Т3	900	1140	1550	740	1960
А4-400X-6У3, Т3	900	1140	1550	740	2110
А4-400У-6У3, Т3	1000	1240	1650	840	2320
А4-400X-8У3	900	1140	1550	740	2080
А4-400У-8У3, Т3	1000	1240	1650	840	2280
А4-400X-10У3	900	1140	1550	740	2050
А4-400У-10У3	1000	1240	1650	840	2250
Тип электродвигателя	Размеры, мм	Масса, кг
L10	L11	L30	L34
А4-450X-4У3, Т3	900	1190	1600	790	2580
А4-450У-4У3, Т3	1000	1290	1700	890	2890
А4-450Х-6У3, Т3	900	1190	1600	790	2620
А4-450У-6У3, Т3	1000	1290	1700	890	2940
А4-450X-8У3, Т3	900	1190	1600	790	2540
А4-450УК-8У3, Т3	1000	1290	1700	890	2790
А4-450У-8У3, Т3	1000	1290	1700	890	3070
А4-450Х-10У3	900	1190	1600	790	2450
А4-450У-10У3, Т3	1000	1290	1700	890	2690
А4-450Х-12У3	900	1190	1600	790	2570
А4-450У-12У3, Т3	1000	1290	1700	890	2790

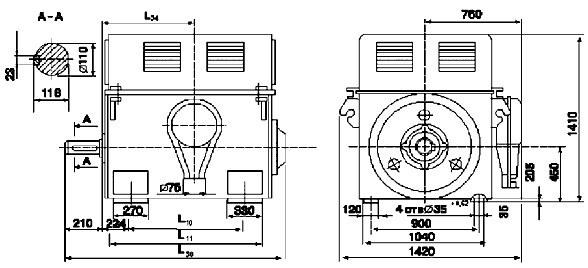

Габаритные, установочные и присоединительные размеры А4-450

Источник: http://mega-faza. ru/
