ГОСТ 2405-88
ТУ 4212-116-0411113635-2006
| НАЗНАЧЕНИЕ
Манометры избыточного давления показывающие железнодорожные МП-2ф предназначены для измерения избыточного давления неагрессивных по отношению к медным сплавам жидких и газообразных сред (вода, топливо, масло, воздух) в силовых и тормозных системах и установках подвижного состава железных дорог, метрополитена и вагонов трамваев, а также для измерения давления хладонов 12, 13, 22, 142 (в том числе хладонов с наличием масел).
НОРМЫ УПАКОВКИ
ш*г*в см(инд)
| ш*г*в см(общ)
| вес (кг)
| шт/кор.
| 11,5*11,5*12
| 36*37*41
| 0,6
| 25
|
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Температура окружающего воздуха
| от -55 до +70 оС
| Устойчивость к климатическим воздействиям
| исполнение У2 по ГОСТ 15150-69
| Диаметр корпуса
| 100 мм
| Резьба штуцера
| М12х1,5
| Виброзащищенность
| группа N3 по ГОСТ 12997-84
| Класс точности
| 1,5
| Степень защиты приборов
| IP54
| Средний срок службы
| 10 лет
| Масса не более
| 0,8 кг
| Материал корпуса
| нержавеющая сталь
| Стекло
| техническое
| Штуцер, трубчатая пружина
| латунь, бронза
| Трибко-секторный механизм
| бронза, латунь, нержавеющая сталь
| Циферблат
| алюминиевый сплав, окрашенный в белый цвет
|
|
Пределы измерений в МПа
(по заказу поставляются в единицах измерения кПа, кгс/см2, бар)
| МП-2ф
| от 0 до 0,6; 1; 1,6
|
Марка манометра
| Класс точности
| Ф, мм
| Пределы измеряемого давления
| МП-2ф
| 1,5
| 100
| от 0 до 0,6;1,0;1,6 Мпа
|

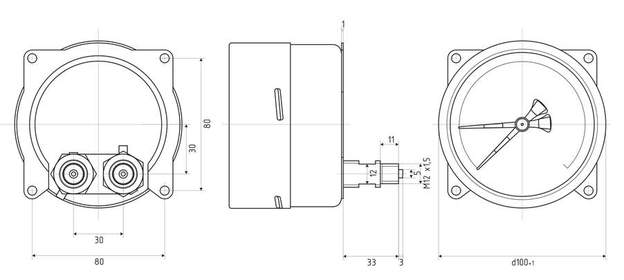

ЧЕРТЕЖИ
|
ДОПОЛНИТЕЛЬНАЯ ИНФОРМАЦИЯ
Код
| Наименование изделия
| Примечание
| | Механизм с держателем
| | 0130
| МП-2ф
| 0…0,6-1,6 МПа
| 0414
| Циферблат МП-2ф
| | 0514
| Стекло МП-2ф
| | 0615
| Обечайка МП-2ф
| | 0717
| Корпус МП-2ф
| | 0806
| Стрелка МПф
| | 0813
| Стрелка МП-2ф
| | 1013
| Прокладки МП-2ф
| |
КАК ЭТО РАБОТАЕТ
Принцип действия приборов основан на уровновешивании измеряемого давления силами упругой деформации чувствительного элемента. Используется два вида таких элементов:
на пределы до 100 кгс/м2 включительно - одновитковая манометрическая пружина; на пределы свыше 100 кгс/м2 - полуторавитковая пружина.

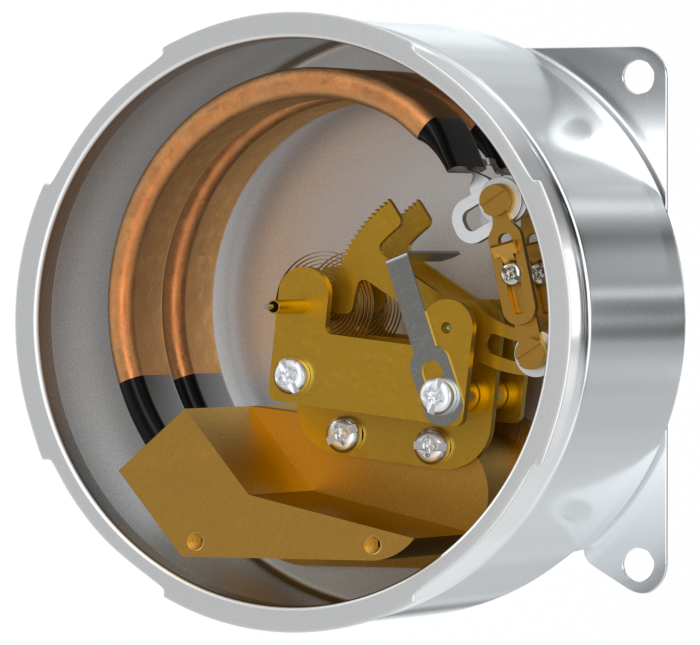

Измеряемое давление через штуцер поступает в полость измерительной пружины и посредством трибко-секторного механизма вызывает пропорциональное движение стрелки по шкале.
Приборы устойчивы к воздействию вибрации в диапазоне частот от 5 до 80 Гц с ускорением до 9,8 м/с2 и амплитудой колебаний до 0,075 мм.
ПРИМЕР ЗАКАЗА
Тип
| Исполнение электроконтактной группы
| Диапазон показаний
| Единицы измерения
| Класс
точности
| Фланец
| Расположение
штуцера
| Степень
защиты
| Манометр МП-2ф
| Нет (по умолчанию)
| См. Пределы измерений
| МПа
| 1,5 (по умолчанию)
1,0
| Ф - фланец (по умолчанию
| ОШ - два осевых штуцера (по умолчанию)
| IP53
IP54 (по умолчанию)
| Доп. требования: заводская поверка (по умолчанию), гос. поверка, демпфер, хладагент R…, номер, пломба и др.
|
|
