ГОСТ 2405-88
ТУ 421200-389-0411113635-04
| НАЗНАЧЕНИЕ
Манометры избыточного давления показывающие эконом класса МП3-Уф исполнение ЭКО предназначены для измерения избыточного и вакуумметрического давления неагрессивных, некристаллизующихся жидкостей, пара и газа, в т. ч. кислорода, ацетилена, хладона.
НОРМЫ УПАКОВКИ
ш*г*в см(инд)
| ш*г*в см(общ)
| вес (кг)
| шт/кор.
| 10,5*12,5*4
| 42*37*32
| 0,5
| 83
|
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Температура окружающего воздуха
| от -50 до +60 оС
| Устойчивость к климатическим воздействиям
| исполнение У2 по ГОСТ 15150-69
| Диаметр корпуса
| 100 мм
| Резьба штуцера
| М20х1,5, G1/2
| Виброзащищенность
| группа L3 по ГОСТ 12997-84
| Класс точности
| 1,5
| Степень защиты приборов
| IP40
| Средний срок службы
| 10 лет
| Масса не более
| 0,4 кг
| Материал корпуса
| сталь
| Стекло
| техническое
| Штуцер, трубчатая пружина
| латунь, бронза
| Трибко-секторный механизм
| медный сплав
| Циферблат
| алюминиевый сплав, окрашенный в белый цвет
|
|
Пределы измерений в МПа
(по заказу поставляются в единицах измерения кПа, кгс/см2, бар)
| МП3-Уф ЭКО
| от 0 до 0,6; 1; 1,6; 2,5
|
Марка манометра
| Класс точности
| Ф, мм
| Пределы измеряемого давления
| МП3-Уф ЭКО (эконом. вариант)
| 1,5
| 100
| от 0 до 0,6; 1; 1,6; 2,5 МПа
|

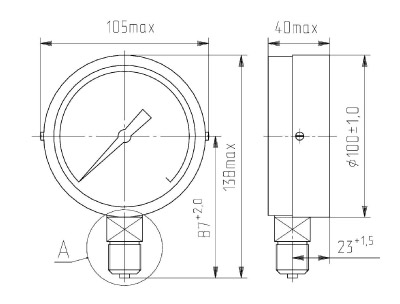

ЧЕРТЕЖИ
ВАРИАНТЫ ИСПОЛНЕНИЯ КОРПУСА
ДОПОЛНИТЕЛЬНАЯ ИНФОРМАЦИЯ
Код
| Наименование изделия
| Примечание
| 0403
| Циферблат МП3-УФ
| | 0503
| Стекло МП3-Уф
| | 0601
| Обечайка МП3-УФ
| | 0701
| Корпус МП3-Уф
| | 0804
| Стрелка МП3-Уф
| | 1006
| Прокладки МП3-УФ
| |
КАК ЭТО РАБОТАЕТ
Принцип действия приборов основан на уровновешивании измеряемого давления силами упругой деформации чувствительного элемента. Используется один вид чувствительного элемента - одновитковая манометрическая пружина. Измеряемое давление через штуцер поступает в полость измерительной пружины и посредством трибко-секторного механизма вызывает пропорциональное движение стрелки по шкале.
ПРИМЕР ЗАКАЗА
Тип
| Исполнение электроконтактной группы
| Диапазон показаний
| Единицы измерения
| Класс
точности
| Фланец
| Расположение
штуцера
| Степень
защиты
| Манометр МП3-Уф исп. ЭКО
| Нет (по умолчанию)
| См. Пределы измерений
|
| 1,5 (см. каталог)
| Без фланца (по умолчанию)
| РШ - радиальный штуцер (по умолчанию)
| IP40 (по умолчанию)
| Доп. требования: заводская поверка (по умолчанию)
|
|
