Перегородки

Класс звукоизоляции характеризуется значением коэффициента звукоизоляции (R'w) между помещениями, который может быть получен при использовании соответствующей разделяющей конструкции. Для получения указанного значения следует произвести монтаж конструкции в соответствии с инструкциями изготовителя и тщательно загерметизировать все швы и соединения.

Конструкции с металлическим каркасом

Класс звукоизоляции R'w

Класс огнестойкости

30 дБ

EI 15

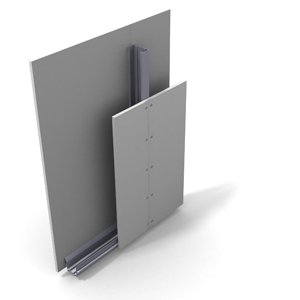

    Гипсовая плита толщиной 12,5 мм (обычная) Стальной каркас толщиной 66 мм, шаг 600 мм Гипсовая плита толщиной 12,5 мм (обычная)

36 дБ

EI 30

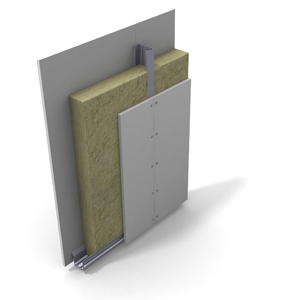

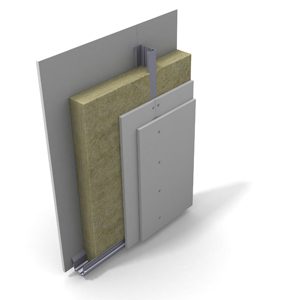

    Гипсовая плита толщиной 12,5 мм (обычная) Стальной каркас толщиной 66–100 мм, шаг 450–600 мм / плита PAROC eXtra толщиной 30 мм Гипсовая плита толщиной 12,5 мм (обычная)

36 дБ

EI 45

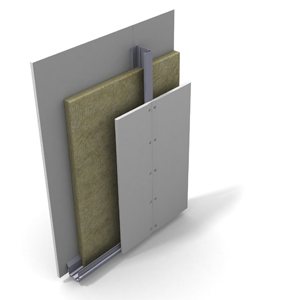

    Гипсовая плита толщиной 12,5 мм (обычная) Стальной каркас толщиной 66 мм, шаг 600 мм / плита PAROC eXtra толщиной 70 мм Гипсовая плита толщиной 12,5 мм (обычная)

44 дБ

EI 60

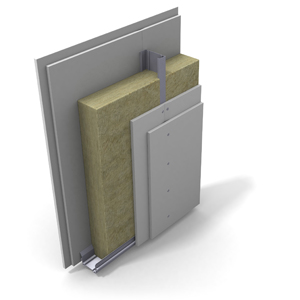

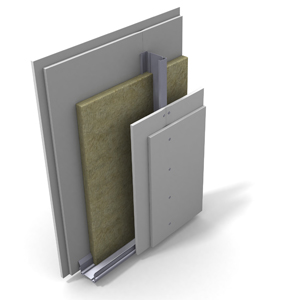

    Две гипсовые плиты толщиной 12,5 мм (обычные) Стальной каркас толщиной 66 мм, шаг 600 мм / плита PAROC eXtra толщиной 70 мм Две гипсовые плиты толщиной 12,5 мм (обычные)

44 дБ

EI 60

    Две гипсовые плиты толщиной 12,5 мм (обычные) Стальной каркас толщиной 95–100 мм, шаг 450–600 мм / плита PAROC eXtra толщиной 30 мм Две гипсовые плиты толщиной 12,5 мм (обычные)

44 дБ

EI 90

    Две гипсовые плиты толщиной 12,5 мм (обычные) Стальной каркас толщиной 95–100 мм, шаг 450–600 мм / плита PAROC eXtra толщиной 95–100 мм Две гипсовые плиты толщиной 12,5 мм (обычные)

56 дБ

EI90

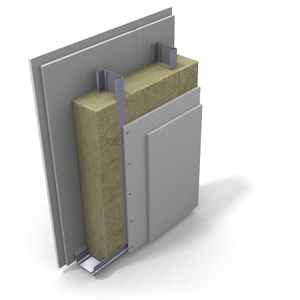

    Две гипсовые плиты толщиной 12,5 мм (обычные) Стальной каркас толщиной 95 мм, шаг 600 мм с расположением элементов в шахматном порядке с интервалом 300 мм / плита PAROC eXtra толщиной 120 мм Настил толщиной 120 мм и верхние перекладины Две гипсовые плиты толщиной 12,5 мм (обычные)


Конструкции

с деревянным каркасом

Класс звукоизоляции R'w

Класс огнестойкости

30 дБ

EI 15

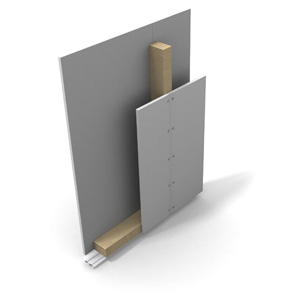

    Гипсовая плита толщиной 12,5 мм (обычная) Деревянный каркас толщиной 70 мм, шаг 600 мм Гипсовая плита толщиной 12,5 мм (обычная)

36 дБ

EI 45

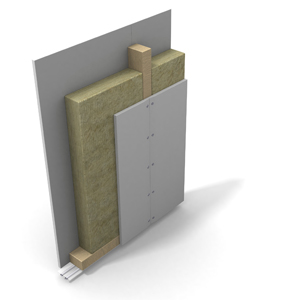

    Гипсовая плита толщиной 12,5 мм (обычная) Деревянный каркас толщиной 70 мм, шаг 600 мм / плита PAROC eXtra толщиной 70 мм Гипсовая плита толщиной 12,5 мм (обычная)

40 дБ

EI 60

    Гипсовая плита толщиной 13 мм (обычная) Деревянный каркас толщиной 95 мм, шаг 600 мм / плита PAROC eXtra толщиной 95 мм Гипсовая плита толщиной 13 мм (обычная)

40 дБ

EI 60

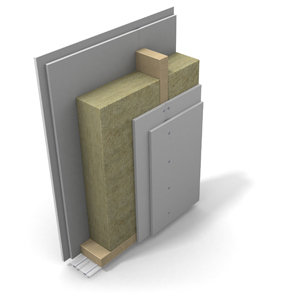

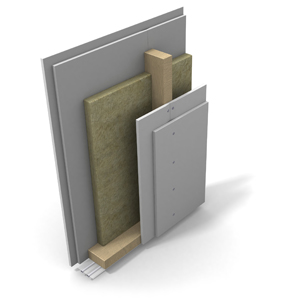

    Две гипсовые плиты толщиной 12,5 мм (обычные) Деревянный каркас толщиной 70–100 мм, шаг 450–600 мм / плита PAROC eXtra толщиной 35 мм Две гипсовые плиты толщиной 12,5 мм (обычные)

48 дБ

EI 90

    Две гипсовые плиты толщиной 12,5 мм (обычные) Деревянный каркас толщиной 120 мм, шаг 600 мм / плита PAROC eXtra толщиной 120 мм Две гипсовые плиты толщиной 12,5 мм (обычные)

52 дБ

EI 90

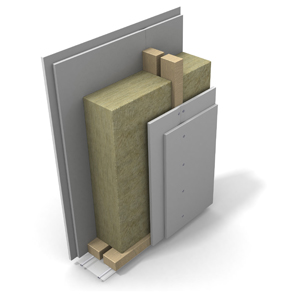

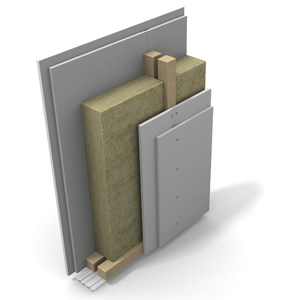

    Две гипсовые плиты толщиной 12,5 мм (обычные) Двойной деревянный каркас толщиной 45 мм, шаг 450–600 мм / воздушный зазор 20 мм между стойками / две плиты PAROC eXtra толщиной 70 мм Две гипсовые плиты толщиной 12,5 мм (обычные)

56 дБ

EI 90

    Две гипсовые плиты толщиной 12,5 мм (обычные) Две деревянные стойки 45x70, шаг 600 мм / воздушный зазор 20 мм между стойками / плита PAROC eXtra толщиной 145 мм Две гипсовые плиты толщиной 12,5 мм (обычные)
