- Брендированная упаковка в соответствии с требованиями Заказчика с штриховыми кодами на боковой стороне:
- штриховой код с информацией о модели Оборудования, его серийном номере и версии программной и аппаратной части Оборудования; штриховой код EAN-13 Code; штриховые коды на Оборудование, упаковку и мастербоксы.
Документы:
- руководство по эксплуатации оконечного устройства; руководство по быстрой установке и настройке оконечного устройства; гарантийный талон; 3 (три) самоклеющихся наклейки (размер 45мм х 8мм), включающие в себя информацию с серийным номером и штрих-кодом
Комплектующие:
- сетевой адаптер питания для абонентского устройства – 1шт.; кабель для подключения к локальной сети RJ-45 – 1 шт.; сплиттер «телефон-модем» с комбинацией «гнезд» 1in-2out со встроенным кабелем RJ-11 – 1 шт.; телефонный кабель RJ-11 – 1 шт.;
Устройство должно быть адаптировано под сервисную модель, применяемую на сети передачи данных ПАО «Ростелеком».
Требования к реализации функционала мастера настроек изложены в Приложении А
Требования к теплообмену Абонентского Устройства и блока питания- Температура на верхней плоскости абонентского устройства, вне зависимости от типа размещения, не выше +45С при температуре в помещении +25С. Температура на верхней плоскости БП не выше +45С, при температуре в помещении +25С. Отсутствие в абонентском устройстве активных устройств принудительного охлаждения (вентиляторов). Блок питания должен быть помехозащишен и пожаробезопасен.
Требования к заводским установкам абонентского VDSL2 устройства
Название группы и подгруппы параметров | Название параметра | Значение |
LAN | IP адрес | |
Маска | ||
WI-FI | SSID | |
Тип шифрования | ||
Канал | ||
Ширина канала, МГц | ||
DSL | Механизм SRA | |
Режим модуляции | ||
Сервисы LAN | WEB | |
TELNET | ||
ICMP PING | ||
Сервисы WAN | WEB | |
TELNET | ||
ICMP PING | ||
Управление по CWMP (TR-069) | Адрес сервера | |
Inform Interval | ||
UserName | ||
Password | ||
Username входящего соединения | ||
Password входящего соединения | ||
Маркировка исходящего CWMP трафика на Layer3 (DSCP) | ||
Значение ноды InternetGatewayDevice. DeviceInfo. ProvisioningCode | ||
WAN | PPPoE | Имя пользователя |
Пароль | ||
IPoE | IP | |
IGMP Proxy | ||
Язык веб-интерфейса (WebUI) по умолчанию | Русский | |
Примечания: 1 xxxx – последние 4 цифры MAC адреса устройства 2 Ключ WPA2-PSK должен быть сгенерирован уникальным для каждого устройства и указан на его стикере 3 Данный интерфейс необходим для дальнейшей настройки CPE через ACS-сервер. Согласно политикам BRAS через данный PPPoE-аккаунт всегда есть доступ к сервисам DNS, TR-069, личному кабинету и платежным сайтам для пополнения лицевого счета. 4 IP-адресация отсутствует, поскольку, через данный WAN-интерфейс передается только Multicast трафик. Согласно рекомендациям Broadband Forum (TR-101) Source IP адрес для IGMP запросов должен быть 0.0.0.0. |
Приложение А
к Техническим требованиям по проведению Открытого запроса котировок в электронной форме на право заключения договора поставки абонентского оборудования VDSL2 для предоставления услуги «Широкополосный доступ в Интернет» в ПАО «Ростелеком»
Описание работы «Мастера быстрой настройки»
Мастер быстрой настройки представляет собой набор страниц веб-интерфейса абонентского роутера на которые происходит переадресация (через механизм DNS Proxy) при попытке пользователя из браузера обратиться на любой URL в следующих случаях:
При первом включении устройства (когда настройки оборудования в заводских установках) – должна открываться страница с предложением выполнить настройку услуг в несколько простых шагов (Wizard). При наличии проблем с WAN-соединением (отсутствие физического линка на WAN, ошибка авторизации, отсутствие ответа от BRAS) – должна открываться страница с объяснением причины ошибки и рекомендациями по её устранению (Trouble Wizard).Блок-схемы алгоритма работы
Общая блок-схема алгоритма «Мастера быстрой настройки» представлена на рис.1.

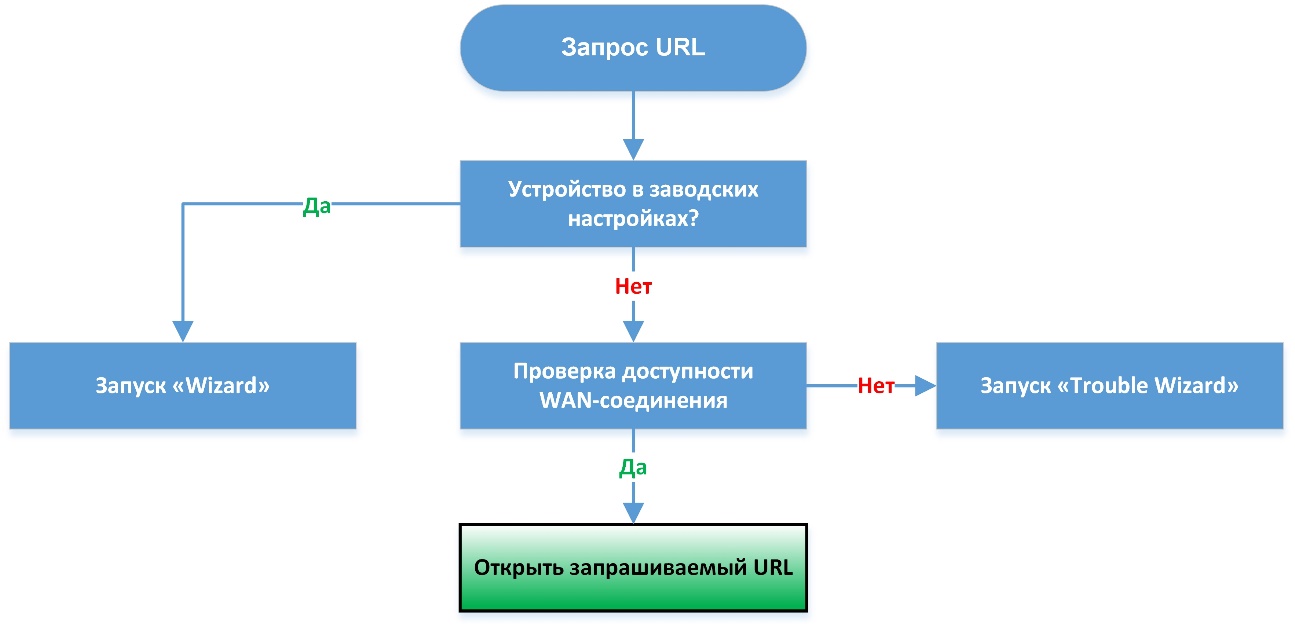

Рисунок 1 Общая блок-схема алгоритма «Мастера быстрой настройки»
Примечание: критерий доступности WAN-соединения – наличие в таблице маршрутизации CPE шлюза по умолчанию на WAN-интерфейсе.
Блок-схемы алгоритма работы «Wizard» и «Trouble Wizard» приведены на рис.2 и рис.3 соответственно.

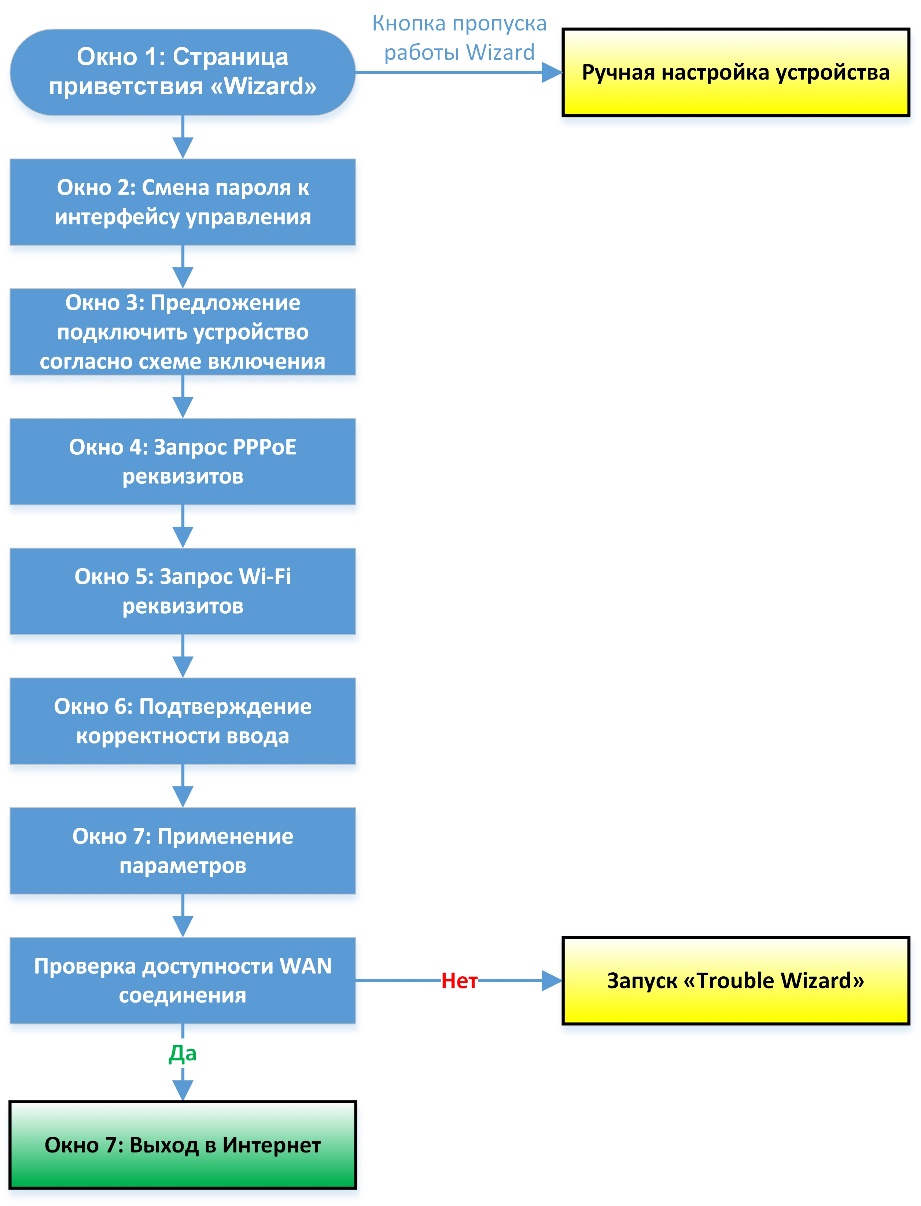

Рисунок 2. Блок-схема алгоритма работы "Wizard"

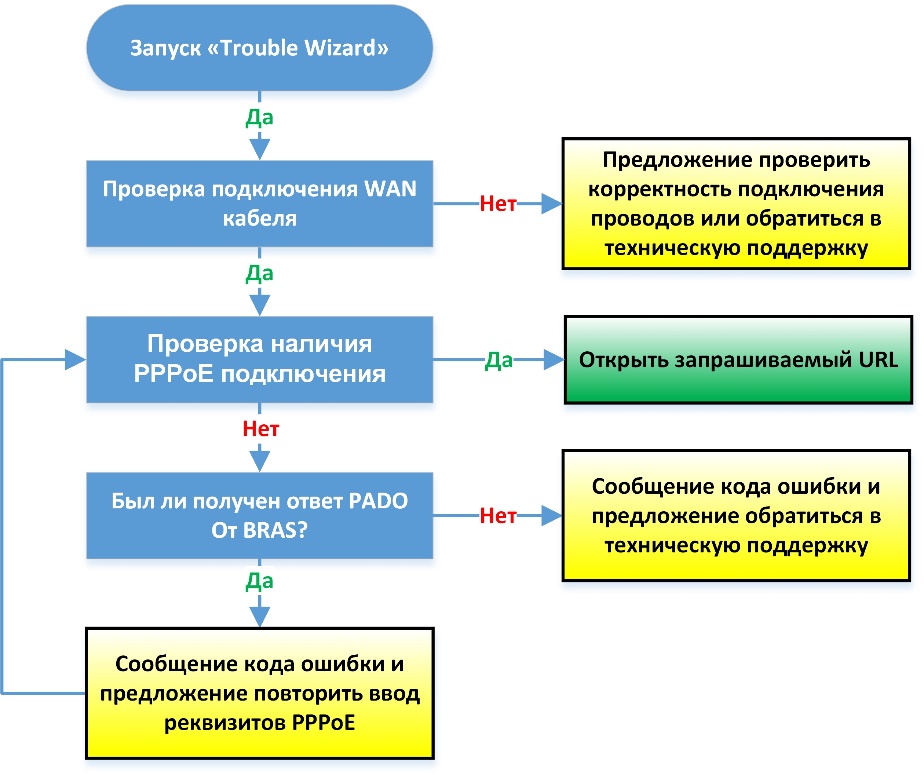

Рисунок 3. Блок-схема алгоритма работы "Trouble Wizard"
Пользовательский интерфейс «Wizard»
Ниже приведен пример пользовательского интерфейса «Wizard».

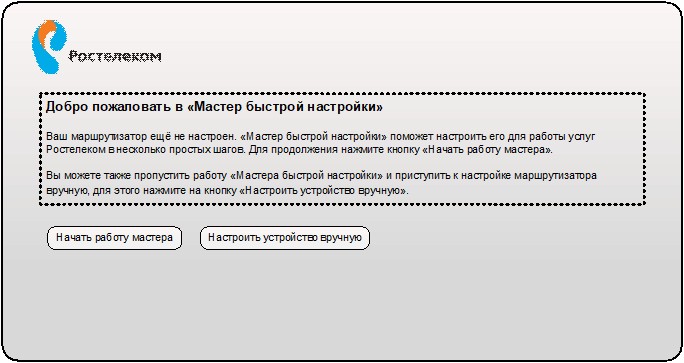

Окно 1. Страница приветствия (Абонент подключил роутер впервые).

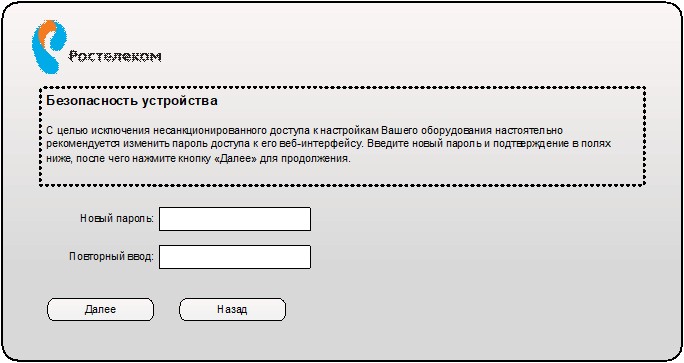

Окно 2. Страница с предложением смены пароля доступа к устройству.
Примечание: cмена пароля является обязательной процедурой. Если пользователь не ввел новый пароль (или ввёл значение «admin») после нажатия кнопки «Далее» должно появляться сообщение: «Необходимо изменить пароль по умолчанию».

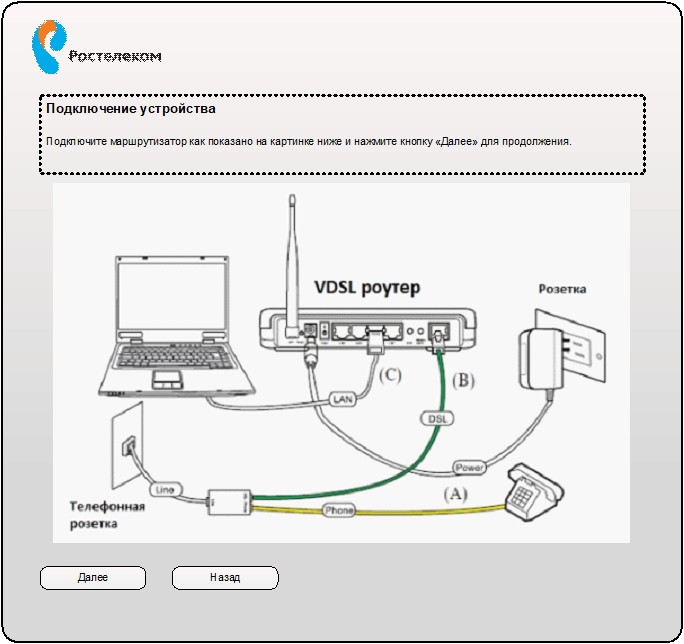

Окно 3. Предложение подключить устройство согласно схеме включения.

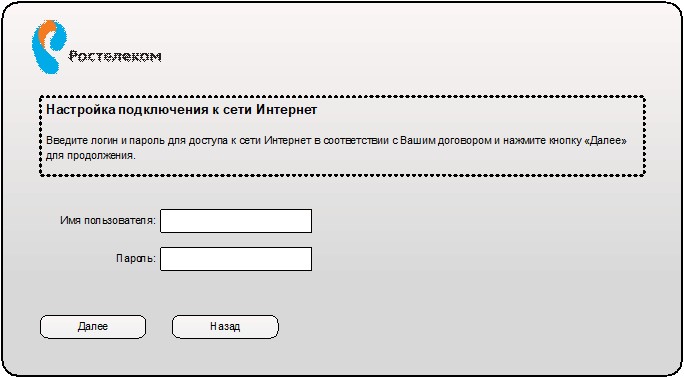

Окно 4. Запрос реквизитов абонента для доступа в Интернет.

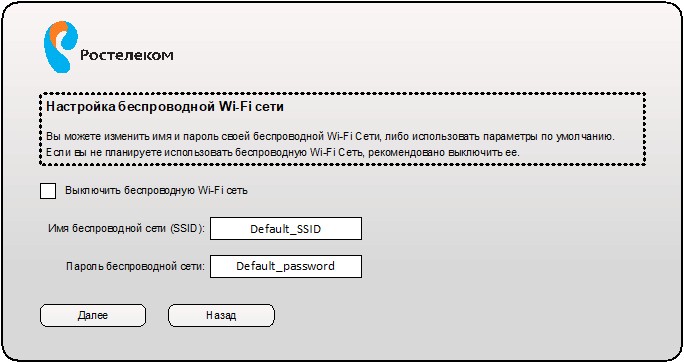

Окно 5. Настройка беспроводного модуля
Примечание: пароль беспроводной сети – ключ WPA2-PSK. Необходимо предусмотреть проверку значений, заданных пользователем:
При вводе пароля Wi-Fi сети менее 8-ми символов после нажатия кнопки «Далее» должно появляться сообщение: «Пароль должен быть не менее 8-ми символов!»
При вводе SSID или пароля кириллицей после нажатия кнопки «Далее» должно появляться сообщение: «Недопустимые символы! Поддерживаемые символы a-z, 0-9».

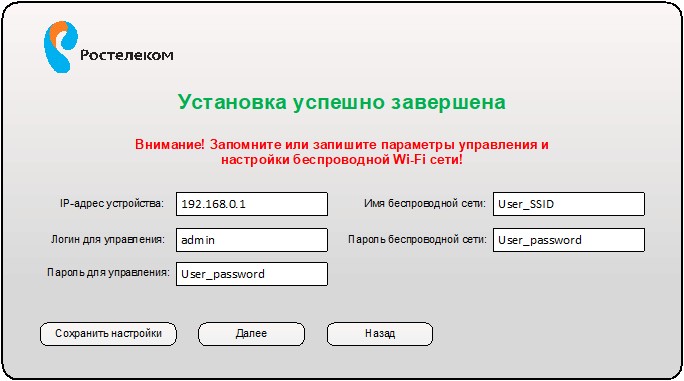

Окно 6. Подтверждение корректности ввода

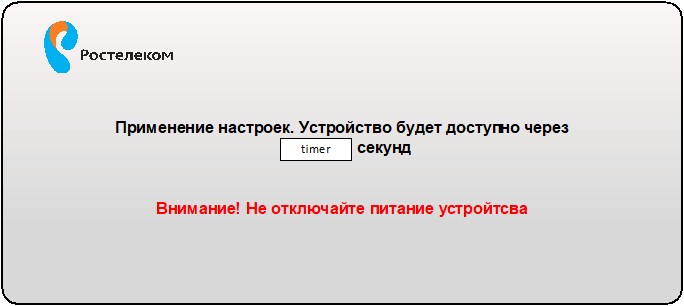

Окно 7. Применение параметров
Пользовательский интерфейс «Trouble Wizard»
Ниже приведен пример пользовательского интерфейса «Trouble Wizard».

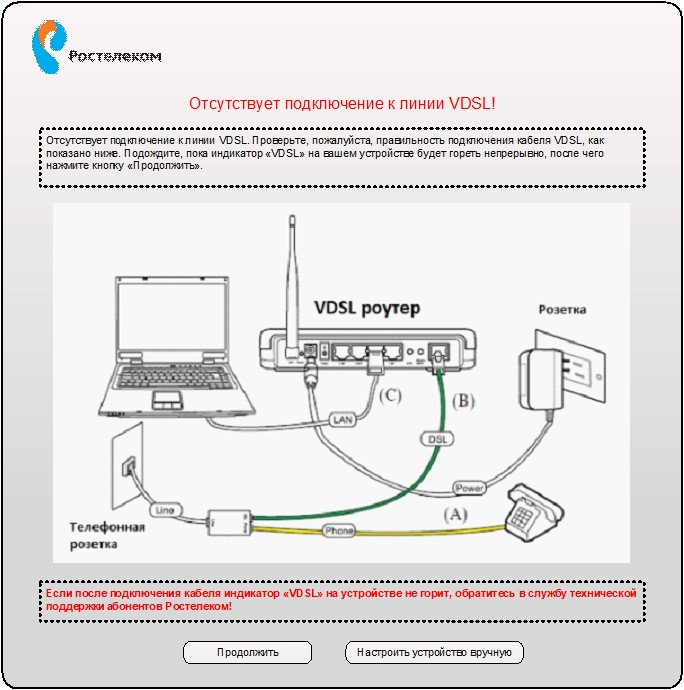

Окно 1. Проблемы с физическим линком на WAN-интерфейсе
Окно 2. Отсутствие ответа от BRAS

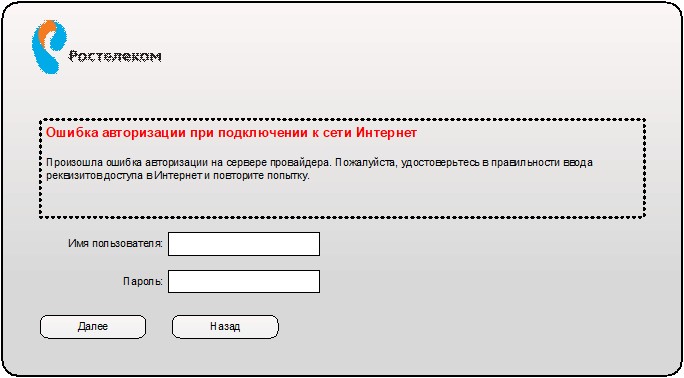

Окно 3. Ошибка авторизации с предложением ввода имени пользователя и пароля.
|
