Приложение
к Исходным требованиям на приобретение универсальных платформ (прицепов грузовых)
типа УП-3 для Петербургского метрополитена.

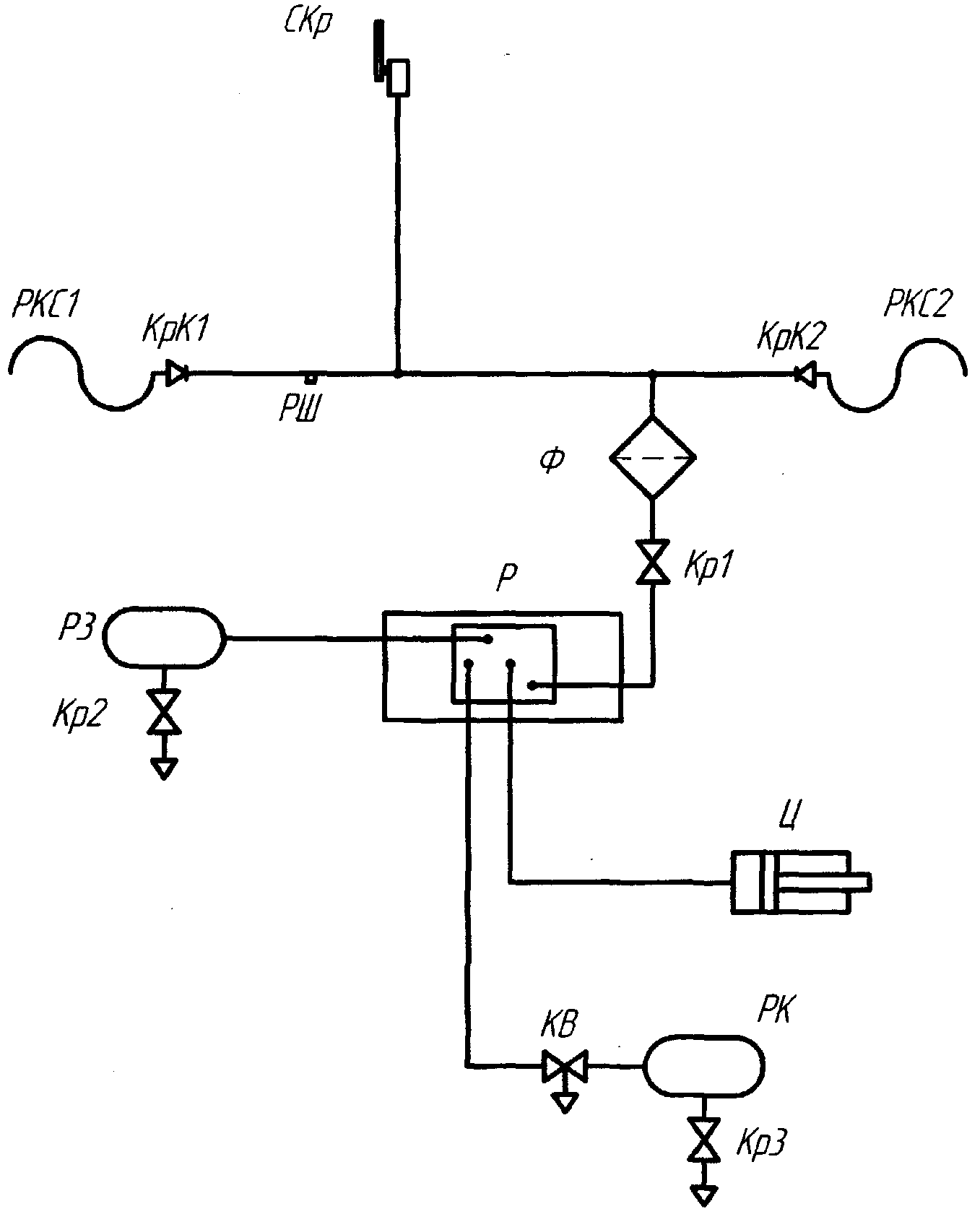

Пневматическая схема прицепной единицы
Обозначение | Наименование | Кол-во | Примеч. |
КВ | клапан выпускной | 1 | Усл. № 000.020 |
Кр1 | Кран 1-4 ОСТ24.290.16-86 | 1 | Усл. № 000 |
Кр2, Кр3 | Кран 4-15-2 ОСТ24.290.16-86 | 2 | УСЛ. № 000 |
КрК1, КрК2 | Кран концевой | 2 | Усл. № 000 |
Р | Воздухораспределитель | 1 | Усл. № 000 (с кронштейном переходником 338.030) |
РЗ | Резервуар запасный Р7-38 ГОСТ 1561-75 | 1 | 38 л |
РК | Резервуар Р-10-9 ГОСТ 1561-75 | 9 л. | |
РКС1, РКС2 | Рукав Р-11 ГОСТ 2593-82 | 2 | |
РШ | Резьбовой штуцер с заглушкой | 1 | для подключения контрольного манометра |
СКр | Стоп-кран ГОСТ 30496-97 | 1 | Усл. № 000 |
Ф | Фильтр | 1 | |
Ц | Цилиндр тормозной | 1 | Усл. № 000Б |
