Лабораторная работа № 11
Исследование лабораторного источника питания
Цель работы: изучение получения постоянного стабилизированного напряжения из переменного напряжением 220 В и частотой 50 Гц.
Приборы и оборудование:

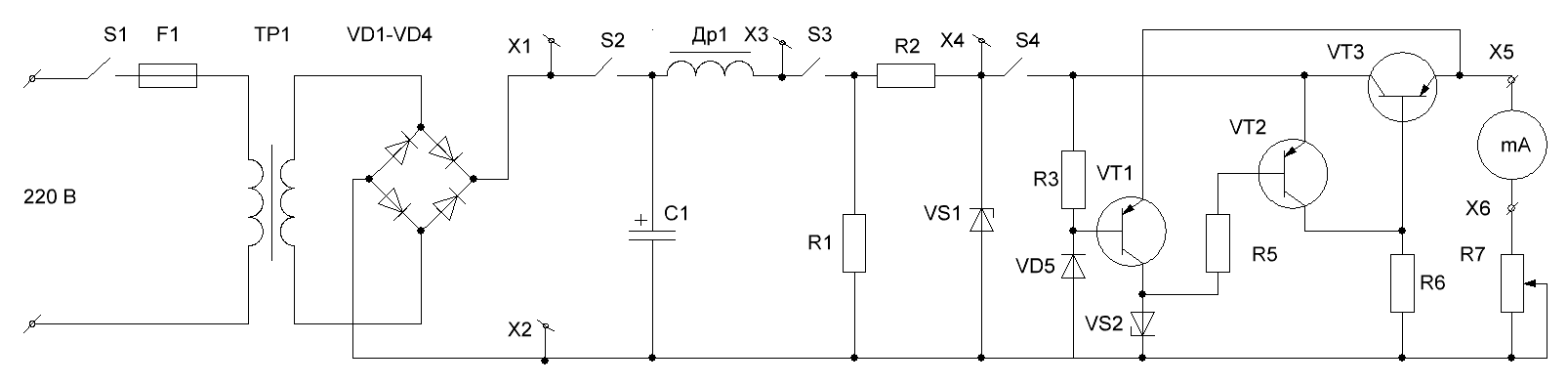

Макет исследования источника питания. Осциллограф. Миллиамперметр. Проводники.Схема опыта: Рис.1. Схема исследования источника питания.
Порядок деятельности:
Зарисовать схему исследования, изображенную на рисунке. Изучить работу осциллографа. Подключить осциллограф к гнездам Х1,Х2. Включить питание. Измерить форму и амплитуду выпрямленного напряжения с помощью осциллографа. Зарисовать в масштабе эпюру напряжения. Включить тумблер S2. Подключить осциллограф к гнездам Х1,Х3. Измерить форму и амплитуду напряжения с помощью осциллографа. Зарисовать в масштабе эпюру напряжения. Подключить осциллограф к гнездам Х1,Х4. Включить тумблер S3. Измерить форму и амплитуду напряжения с помощью осциллографа. Зарисовать в масштабе эпюру напряжения. Подключить милливольтметр к клеммам Х5, Х6. Включить тумблер S4. Изменяя величину сопротивления резистора R7 снять зависимость напряжения на выходе стабилизатора от тока нагрузки. (напряжение измеряется с помощью осциллографа, ток милливольтметром). Построить график U = f(I).I, mA |
U, V |
Контрольные вопросы:
От чего зависит напряжение на выходе трансформатора. Принцип работы фильтра. В каком направлении включается стабилитрон в параметрическом стабилизаторе и почему. Для чего нужен стабилитрон в компенсационном стабилизаторе. Функция транзистора VT3.
