Порядок действий для подрядчиков по установкам АЗССС Ku в интересах РТКомм (ФГУП «Почта России» 2016г.):

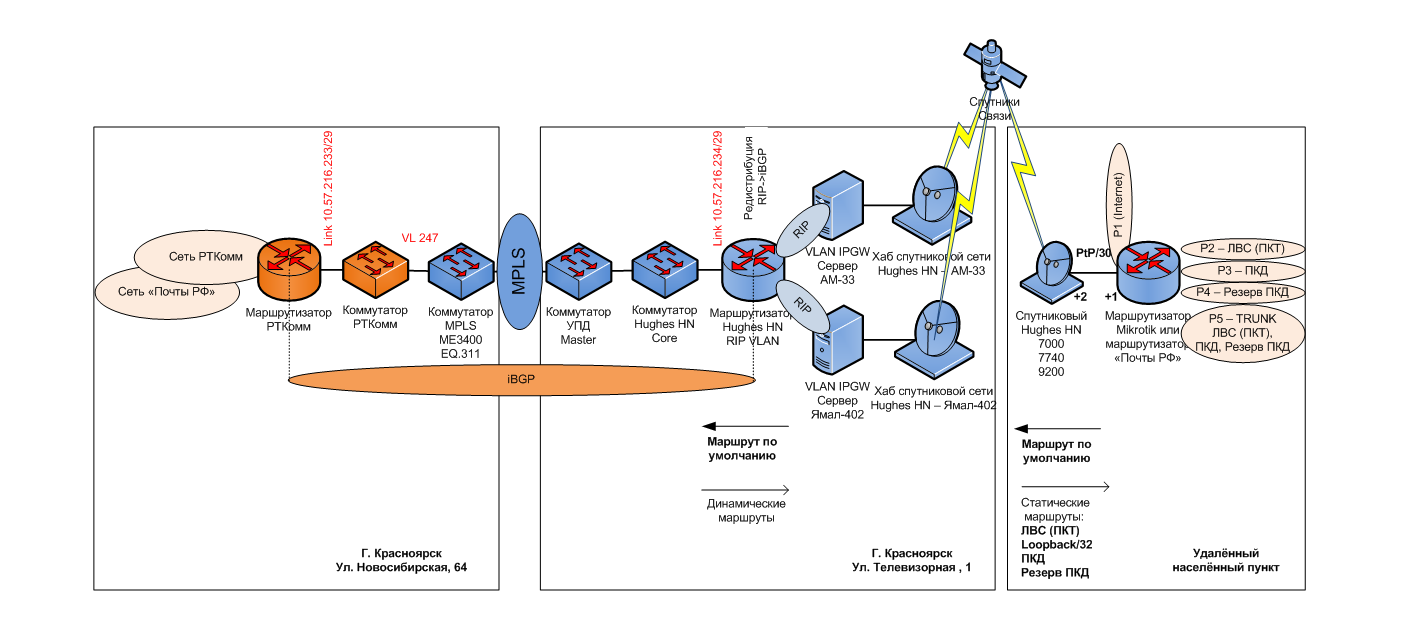

Рисунок 1 - Общая схема связи

Действия подрядчика до выезда на объект:


Файлы конфигурации для маршрутизаторов MikroTik подготовлены под  RouterOS 6.36.4. Поэтому перед загрузкой конфигурационного файла в Mikrotik на нем необходимо проверить версию RouterOS. Если версия не совпадает обновить до 6.36.4. Пакет для обновления «routeros-mipsbe-6.36.4.npk» (находится по ссылке ниже).
Сбросить дефолтные настройки маршрутизатора MikroTik.
Скачать архив «PochtaRF_KU. zip» с конфигурационными файлами для MikroTik (находится по ссылке ниже).
Загрузить в MikroTik конфигурационный файл. Имя конфигурационного файла должно содержать в названии наименование SiteID модема.

Пример:

SiteID – PSTR000X;

Конфигурационный файл из архива PSTR000X_mikrotikRB750


Скачать архив «ПочтаРФ_ТестКанала РТКомм. zip»  для проведения автоматической проверки. Скачать приложение «Notepad++» https://notepad-plus-plus. org/download/v7.2.2.html/ для просмотра лог фалов автоматической проверки. Если на точке/точках планируется устанавливать модем отличный от HN7740S, то об этом заранее необходимо оповестить дежурную смену (для замены профиля). Если на точке/точках АМ33 (96 борт) планируется использовать универсальную МШУ (1503927-0002, HNS1500320-0006, 1501882-0002), то об этом заранее необходимо оповестить дежурную смену (для изменения настроек в NMS).

Документация, перечисленные выше файлы  и прочие полезные документы для подрядчика по проекту ФГУП «Почта России» 2016г. РТКомм  находятся здесь: http://hughes. kras. ru/POST_2016/

Действия подрядчика на объекте:


Установить АЗССС (пройти автоматическую проверку КПР); Подключить порт №1 маршрутизатора MikroTik к порту LAN 1 модема Hughes; Проверить услуги связи.

Подключить ПК к порту №2 маршрутизатора MikroTik (ПКТ).

Для этого необходимо настроить интерфейс TCP/IP  на ПК:


    IP address «ПКТ+2» маска 255.255.255.224 шлюз  «ПКТ+1», DNS 8.8.8.8, резервный DNS 77.88.8.8

Адресация ПКД берется из проблемы.

Из папки «ПочтаРФ_ТестКанала РТКомм, куда необходимо разархивировать «ПочтаРФ_ТестКанала РТКомм. zip», от имени администратора запустите «START_TEST_MAIL. bat».

Будет запущена автоматическая проверка согласно требованиям ФГУП «Почта России».

Укажите: SitеID модема, номер проблемы, контактный телефон исполнителя.

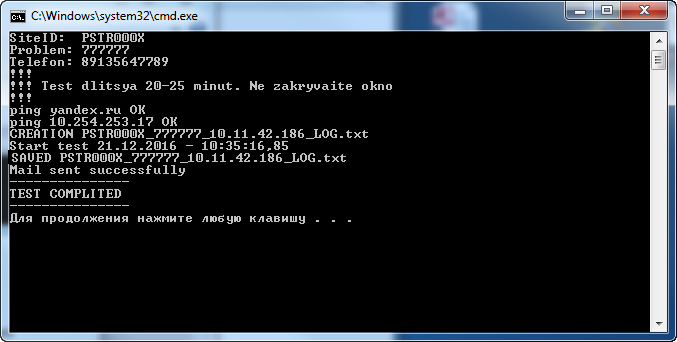

Рисунок 2 – Запуск теста

После завершения теста:

Рисунок 3 – Завершение теста

- появится сообщение «TEST COMPLITED»

-  автоматически будет  сформирован и отправлен на почту *****@***ru файл-отчет  «SiteID_problem_LocalIP_LOG. txt»;



Проверьте корректность пройденного тестирования по сформированному LOG файлу. Для открытия и просмотра файла-отчета используете приложение «Notepad++» (либо «Блокнот» шрифт Terminal).

Пример корректно пройденного теста ниже.

Пинг должен проходить, в замерах Iperf3 должны присутствовать результаты измерения скорости.


Подписать с представителем почты с указанием проблемы, по которой этот протокол подписан. Подключить оборудование почты в порт №2  Mikrotik (ПКТ). Убедиться в наличии доступа в Интернет. Сообщить о завершении работ в контактный центр АО «КБ Искра» т. 8 391 2900000

или т. 8 800 2005 09. При обращении назвать номер проблемы на установку. Дождаться подтверждения о закрытии проблемы.
