Спецификация изделия «Стелла»

Приложение к ТЗ

Спецификация изделия «Стелла»

Дизайн-проект изделия

Проектные работы (включая расчет ветровых нагрузок).

Устройство основания стеллы, согласно проекта.

Внутренний металлокаркас, включая грунтование и двойное окрашивание.

Алюминиевая подсистема крепления кассет из вальцованного АКМ 3 мм, цвет «слоновая кость».

Вальцованные и фрезерованные кассеты из АКМ 3мм, цвет «слоновая кость».

Просечной стальной лист с системой крепления к внутреннему металлокаркасу, в задней стенке предусмотреть дверцу для очистки внутреннего пространства.

Логотип НК «Роснефть», основа АКМ 3мм, лицевая панель светопрозрачный акрил, оклейка уличными пленками, LED подсветка.

Консоль из АКМ 3 мм, надпись «Нефтегорский газоперерабатывающий завод», выполненная из цветного акрилового стекла, контражурная LED подсветка.

LED прожектора подсветки 3 плоскостей стеллы.

Демонтажные работы старой стеллы (включая утилизацию).

Транспортировка изделия.

Монтажные работы.

Коммутация электрической части и выполнение подключения (включая подвод кабеля к стелле).

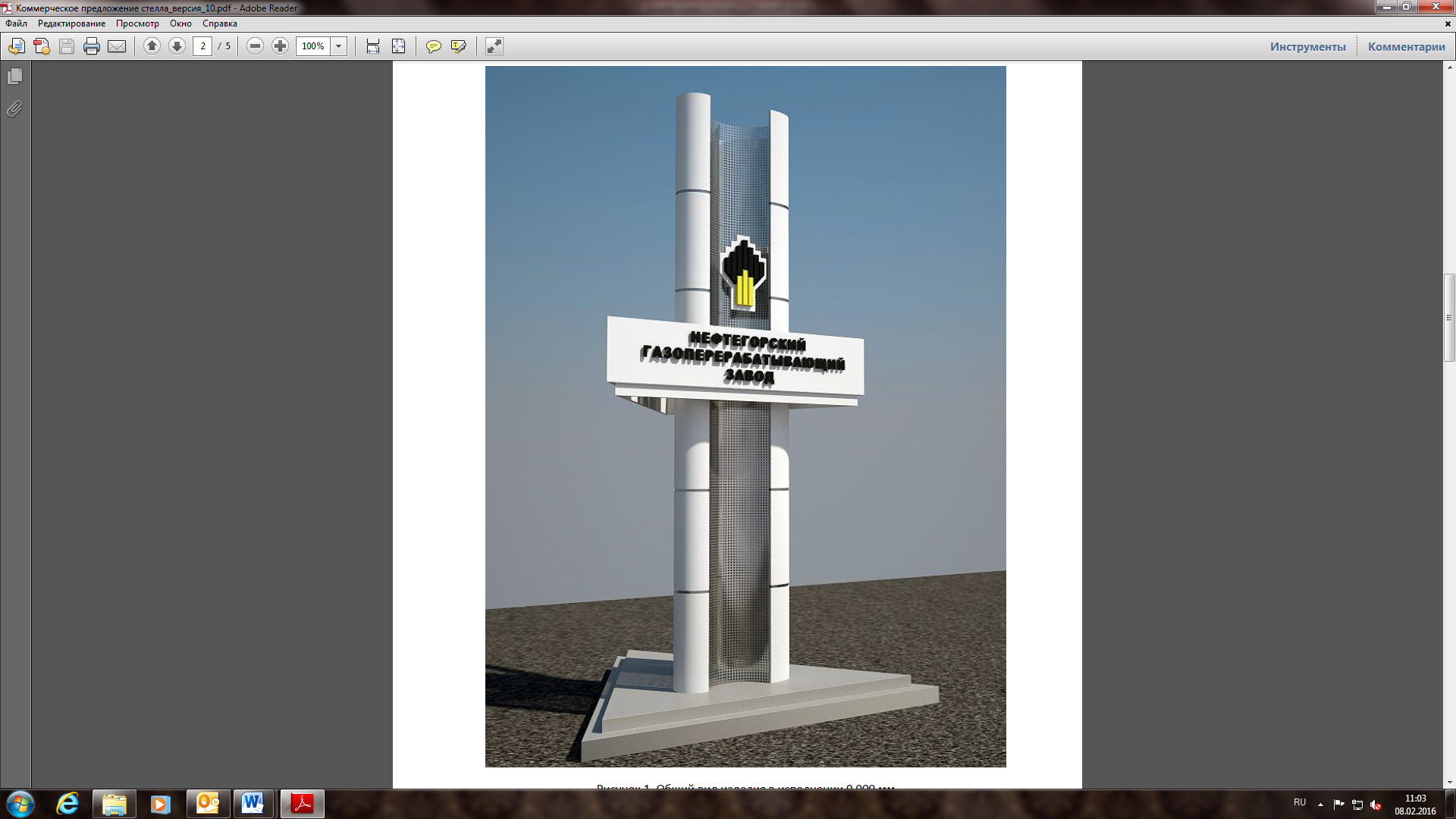

Рисунок 1. Общий вид изделия

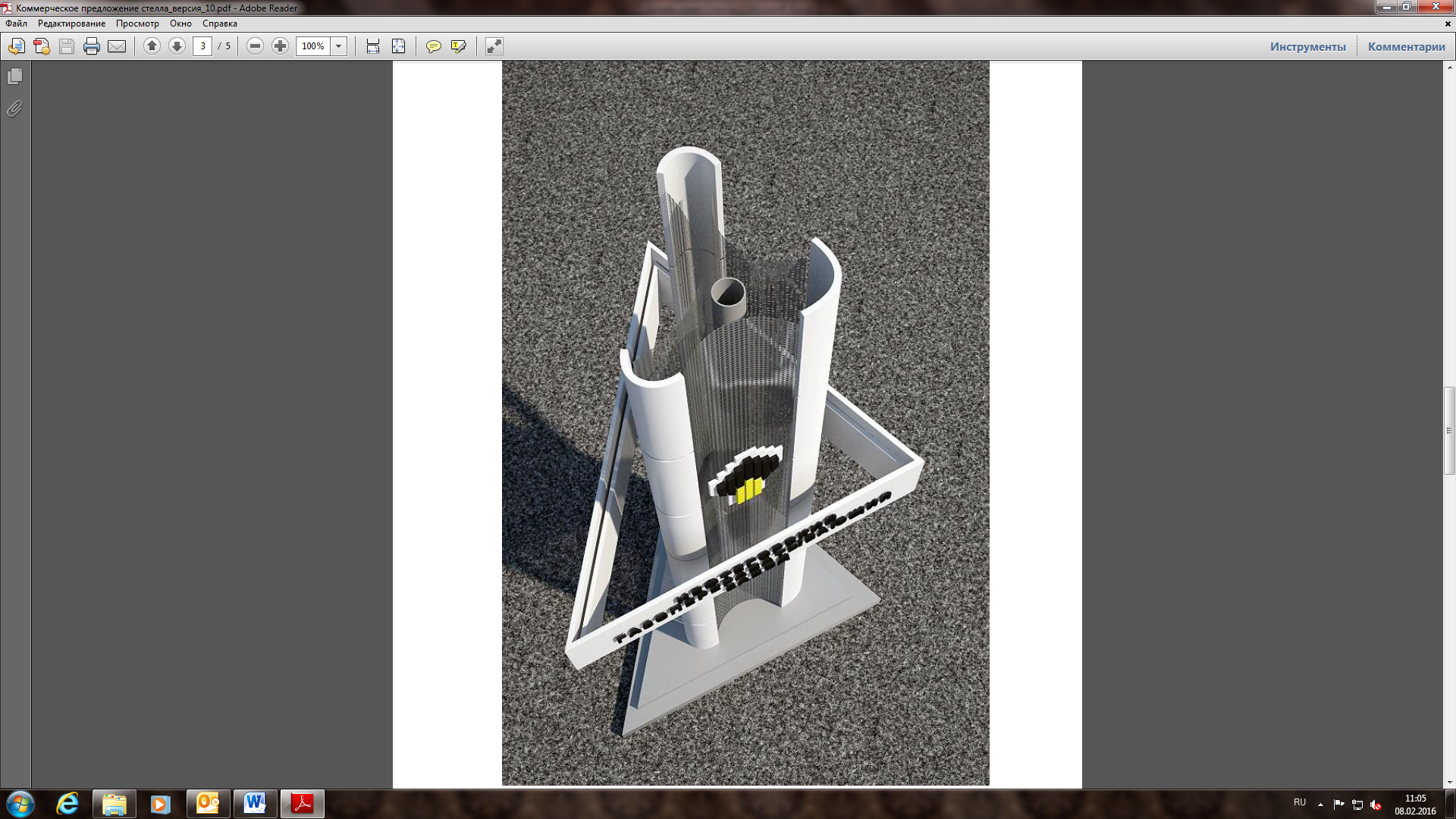

Рисунок 2. Вид на изделие сверху.

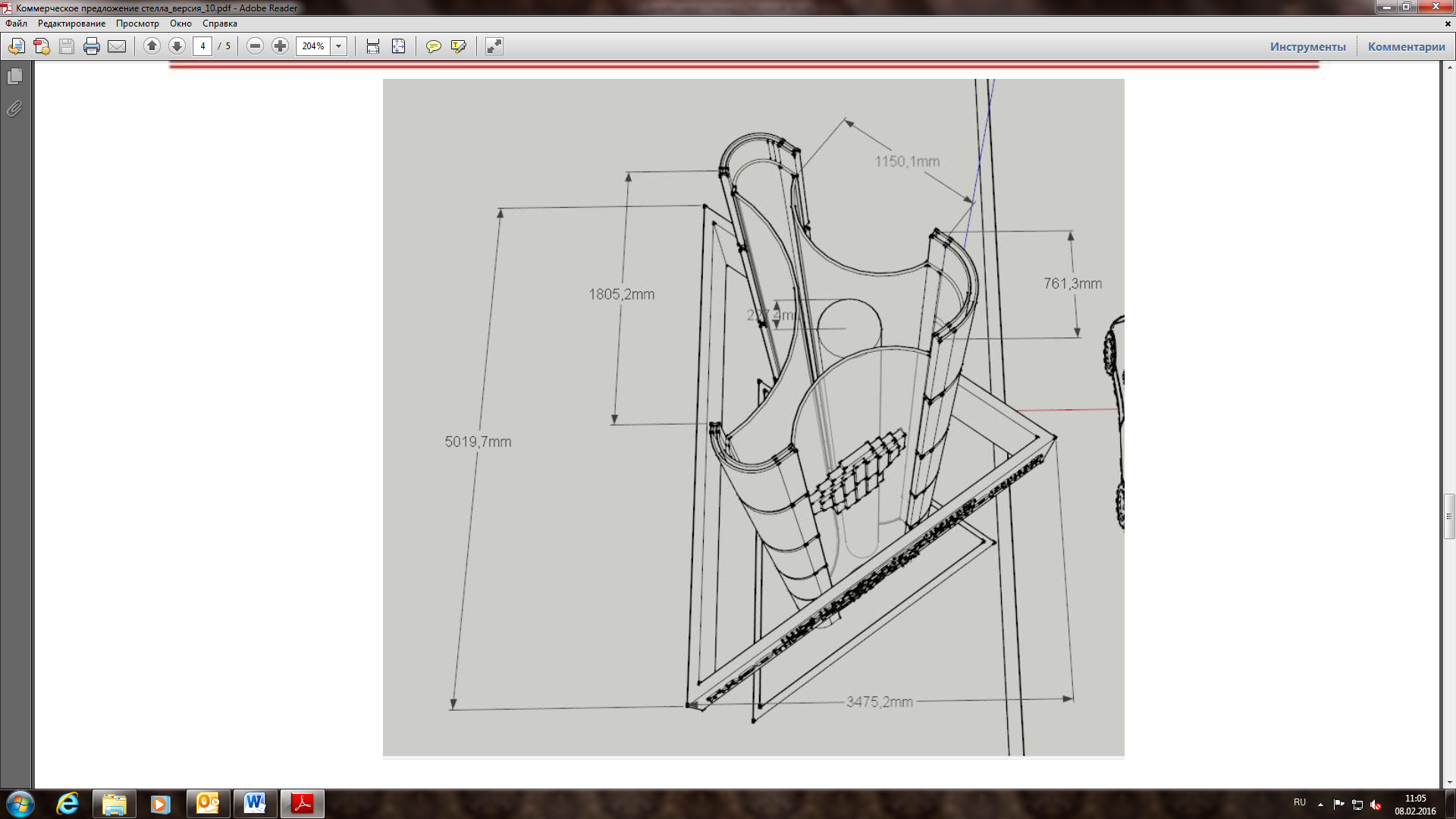

Рисунок 3. Габаритные размеры консоли и основания стеллы.

Рисунок 4. Внешние габаритные размеры изделия.

Рисунок 5. Согласованный концепт изделия.
