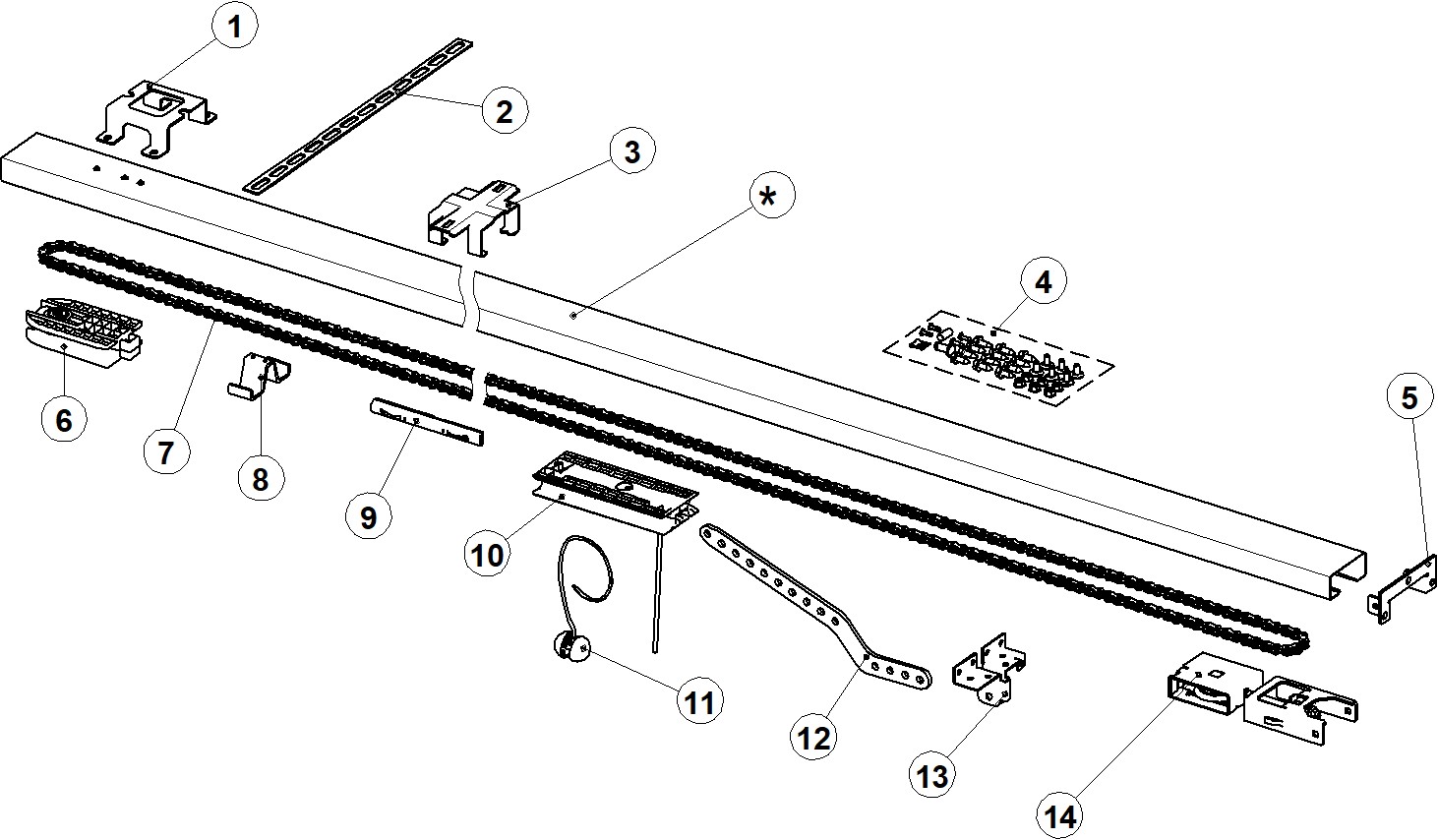

Деталировочный чертеж рейки привода LEVIGATO
Цепная рейка LGR-_ _00C
Наименование | Артикул | № позиции на схеме | Количество в устройстве | Стоимость, |
Кронштейн крепления привода LG к рейке | LGR.01LG | 1 | 1 | 131,20 |
Полоса подвеса | LGR.02 | 2 | 1 | 219,20 |
Кронштейн крепления рейки к потолку | LGR.03 | 3 | 1 | 131,20 |
Набор метиз для монтажа комплекта | LGR.04 | 4 | 1 | 700,00 |
Кронштейн крепления рейки к стене | LGR.05 | 5 | 1 | 78,40 |
Держатель со звездочкой | LGR.06C | 6 | 1 | 384,00 |
Цепь | LGR.07C | 7 | 1 (8,2м) | 1358,40 |
Упор | LGR.08 | 8 | 1 | 35,20 |
Соединитель цепи | LGR.09C | 9 | 1 | 87,20 |
Каретка | LGR.10 | 10 | 1 | 437,60 |
Шарик-ручка разблокировки | LGR.11 | 11 | 1 | 22,40 |
Тяга | LGR.12 | 12 | 1 | 306,40 |
Кронштейн воротный | LGR.13 | 13 | 1 | 131,20 |
Узел натяжения | LGR.14 | 14 | 1 | 656,80 |
Ременная рейка LGR-_ _00В
Наименование | Артикул | № позиции на схеме | Количество в устройстве | Стоимость, |
Кронштейн крепления привода LG к рейке | LGR.01LG | 1 | 1 | 131,20 |
Полоса подвеса | LGR.02 | 2 | 1 | 219,20 |
Кронштейн крепления рейки к потолку | LGR.03 | 3 | 1 | 131,20 |
Набор метиз для монтажа комплекта | LGR.04 | 4 | 1 | 700,00 |
Кронштейн крепления рейки к стене | LGR.05 | 5 | 1 | 78,40 |
Держатель со шкивом | LGR.06B | 6 | 1 | 384,00 |
Ремень | LGR.07B | 7 | 1 (8,2м) | 1 796,00 |
Упор | LGR.08 | 8 | 1 | 35,20 |
Соединитель ремня | LGR.09B | 9 | 1 | 87,20 |
Каретка | LGR.10 | 10 | 1 | 437,60 |
Шарик-ручка разблокировки | LGR.11 | 11 | 1 | 22,40 |
Тяга | LGR.12 | 12 | 1 | 306,40 |
Кронштейн воротный | LGR.13 | 13 | 1 | 131,20 |
Узел натяжения | LGR.14 | 14 | 1 | 656,80 |
