Предназначены для использования в системах дистанционного управления гозогорелочных устройств паровых и водогрейных котлов, теплоагрегатов, бытовых отопительных установок и в технологических трубопроводных системах для управления потоком газа в качестве запорно-регулирующего органа и органа безопасности.

Область применения: установка в помещении котельных, работающих на газе; в жилом секторе коммунального хозяйства, оборудованного плитами, водогрейными колонками, отопительными котлами, работающими на газе.

Детали клапана выполнены из коррозионностойких материалов (алюминий, нержавеющая сталь).Седло клапана защищено от загрязнений фильтром на входе.

Клапан оснащен системой электрического присоединения со встроенным выпрямителем и контактом заземления.

Для подключения датчиков давления, контрольных приборов, трубопровода запальной горелки и других элементов в корпусе клапана имеется патрубок с резьбой 1/ 4 “.

Клапан КЭГ-9720 (220В) является нормально закрытым.

Технические характеристики клапанов КЭГ-9720 (220В)

Параметр

Значение

Примечание

Условный проход Ду, мм

20, 25, 32, 40, 50, 65, 80

Время откр.-закр., с

1

Диапазон давлений, бар

0...4

Ду 20, 25, 65, 80

0...1

Ду 32, 40, 50, 65, 80

Частота включения, 1/час

1000

Ду 20, 25, 32, 40, 50

300

Ду 65, 80

Ресурс включений

1х10^6

Ду 20, 25, 32, 40, 50

5x10^6

Ду 65, 80

Объемный расход, м3/час (по воздуху)

200

Для Ду 20 при Pвх=4 бар

220

Для Ду 25

15, 50, 150

Для Ду 32 при перепаде 1, 10, 100 мбар

18, 60, 180

Для Ду 40

22, 70, 200

Для Ду 50

250

Для Ду 65 при перепаде 7,6х10^3 Па

440

Для Ду 80

Потребляемая мощность, ВА

35

Ду 20, 25, 32, 40, 50

75

Ду 65

90

Ду 80

Степень защиты

IP 65

Температура окружающей среды, С

-30...+40

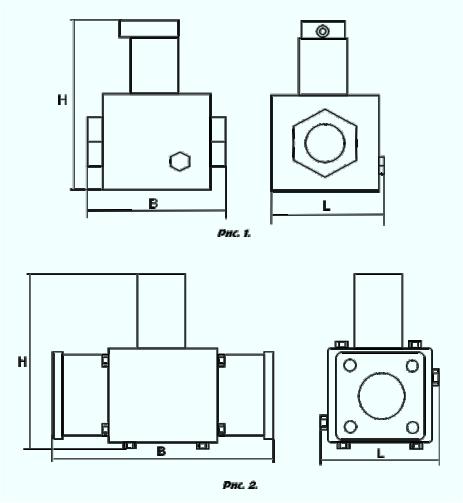

Габаритные размеры

Ду, мм

Ширина, L

Высота, H

Строительная длина, B

Масса, кг

Исполнение

20

90

165

105

2,5

муфтовый, рис. 1

25

90

165

105

2,8

32

100

195

160

3,7

40

100

195

160

3,9

50

100

195

160

4,2

65

155

290

320

13

фланцевый, рис. 2

80

155

290

320

15
