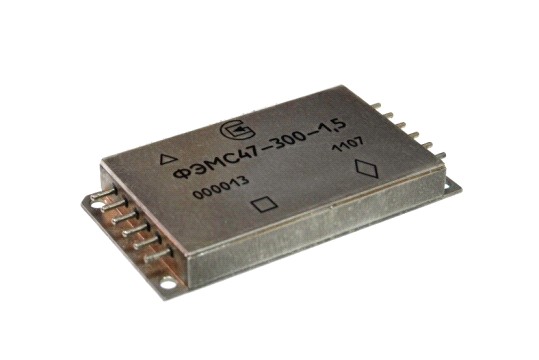

Пассивные фильтры электромагнитной совместимости серии ФЭМС47 (ОКР «Аналог»)


ФЭМС47 - пассивные фильтры электромагнитной совместимости серии ФЭМС47 предназначены для подавления помех в сетях постоянного тока с номинальным входным напряжением 300 В и выполнены по гибридно-пленочной технологии в металлостеклянных герметичных корпусах целиком на отечественной элементной базе.

ФЭМС47 выдерживают импульсы напряжения амплитудой до 720 В в течение 100 мс;

ФЭМС47 обладают возможностью подключения к выходу ФЭМС до трех источников вторичного электропитания серии ИВЭП47.

ФЭМС47 изготавливают в  двух климатических исполнениях - УХЛ и В.

Категория качества: ВП.

Пример записи ФЭМС47  при заказе и в конструкторской документации другой продукции:

ФЭМС47В-300-1,5 ЛУЮИ.468823.001 ТУ (В – всеклиматическое исполнение; 300 - номинальное входное напряжение 300В; 1,5 - постоянный выходной ток 1,5А).

Основные конструктивные характеристики


Обозначение

Климатическое исполнение

Масса,

не более, г

Габаритные размеры,  мм

ФЭМС47-300-1,5

УХЛ

90

76,2х40,0х9,65

ФЭМС47В-300-1,5

В

Основные технические параметры и  характеристики


Наименование параметра

Значение

Диапазон входного  напряжение, Uвх  В

270-330

Номинальное входное напряжение, Uн, В

300

Постоянный выходной ток Iвых, не более,  А

1,5

Падение  напряжения между входными и выходными выводами ∆U при Iвых, не более, В

0,6

Коэффициент подавления (вносимое затухание)

в диапазоне частот  от 0,2 до 0,5 МГц, дБ,  не менее

35

в диапазоне частот  от 0,5 до 1 МГц, дБ,  не менее

60

в диапазоне частот от 1 до 50 МГц, дБ,  не менее

65

Мощность потери в ФЭМС, не более, Вт.

0,9

Уровень индустриальных радиопомех, создаваемых ФЭМС совместно с ИВЭП47

не более значений, приведенных в

ГОСТ В 25803 (черт.1 кривая 1).

Электрическое сопротивление изоляции  МОм, не менее

- в нормальных климатических условиях

- при повышенной температуре среды

- при повышенной влажности

100

5

1

Изменение температуры среды

от минус 60 до плюс 85

Гамма-процентная наработка до отказа Tγ  ФЭМС  при γ = 95 % в типовом режиме эксплуатации (Uн=270 B, Iвых=1,5 А, НКУ), не  мене, ч в пределах срока  службы  Тсл 20 лет.

175 000

Гарантийный срок эксплуатации в пределах гарантийного срока хранения, лет

20

Гарантийный срок хранения с даты изготовления (приемки), лет

20


Более подробная информация об изделиях представлена на электронном сайте РТ» (www. sktb-relay.ru)
