Аккумуляторы свинцово-кислотные стационарные
серии ССАП
Предназначены для комплектования батарей, используемых в качестве источников
постоянного тока в системах телекоммуникаций, энергетики, металлургических,
химических заводах и других объектах промышленного оборудования, для которых необходимо бесперебойное обеспечение электроэнергией.
Условные обозначения:
.

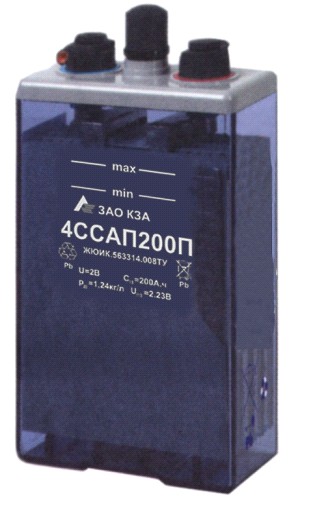

Пример 4ССАП200П:
4 – количество положительных электродов;
С – стационарный;
С – свинцово-кислотный;
А – закрытого исполнения;
П – призматический;
200 – номинальная емкость (С10) А. ч;
буква после цифр: П – с положительным панцирным электродом
Конструкция
Аккумуляторы типа ССАП (с панцирными положительными электродами, по международной классификации OPzS) относятся к типу герметизированных батарей и обладают высокой устойчивостью к циклическим нагрузкам.
Аккумуляторы ССАП изготавливаются на основе четырех типоразмеров положительных панцирных электродов с номинальной емкостью 50, 70, 100 и 125А. ч. Аккумуляторы выпускаются номинальной емкостью от 200А. ч. до 3000А. ч. (при десятичасовом режиме разряда). Бак аккумуляторов изготовлен из прозрачного или полупрозрачного, ударопрочного материала, позволяющего осуществлять визуальный контроль за уровнем электролита. Электролит - водный раствор серной кислоты плотностью 1,240±0,005г/смі приведенной к температуре 20єС. Крышка аккумулятора герметично соединена с корпусом, для исключения утечек газа и электролита.
Аккумуляторы снабжены фильтр-пробками, задерживающими аэрозоли серной кислоты при эксплуатации в режиме постоянного подзаряда с напряжением не выше 2,25В и в режиме заряда при напряжении не выше 2,35В на аккумулятор. Фильтр-пробки обеспечивают работу аккумуляторов без доливки дистиллированной воды в течение 3÷5 лет.
Конструкция борнов и перемычек предусматривает болтовое или паечное соединение аккумуляторов в батарею.
Аккумуляторы предназначены для работы в условиях эксплуатации группы М1 по ГОСТ 17516.1 в режимах постоянного подзаряда и заряда-разряда. Климатическое исполнение аккумуляторов 0, категория размещения 4,2 по ГОСТ 15150 для эксплуатации в закрытых вентилируемых помещениях при температуре окружающего воздуха
от 0 до плюс 55°C.
Технические характеристики
Таблица 1
Тип изделия | Габаритные размеры, мм | Масса, кг | Номинальная емкость, А. ч | Количество выводных борнов, шт. | |||
длина L | ширина В | высота Н | с электролитом | без электролита | |||
1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 |
4ССАП 200П | 103 | 206 | 405 | 17,3 | 12,4 | 200 | 2 |
5ССАП 250П | 124 | 206 | 405 | 20,8 | 14,8 | 250 | 2 |
6ССАП 300П | 145 | 206 | 405 | 24,3 | 17,1 | 300 | 2 |
5ССАП 350П | 124 | 206 | 520 | 26,9 | 19,0 | 350 | 2 |
6ССАП 420П | 145 | 206 | 520 | 31,5 | 22,1 | 420 | 2 |
7ССАП 490П | 166 | 206 | 520 | 36,1 | 25,2 | 490 | 2 |
6ССАП 600П | 145 | 206 | 695 | 44,8 | 31,9 | 600 | 2 |
8ССАП 800П | 191 | 210 | 695 | 61,3 | 44,4 | 800 | 4 |
10ССАП 1000П | 233 | 210 | 695 | 74,6 | 53,5 | 1000 | 4 |
12ССАП 1200П | 275 | 210 | 695 | 88,0 | 62,8 | 1200 | 4 |
12ССАП 1500П | 275 | 210 | 845 | 114,4 | 80,2 | 1500 | 4 |
16ССАП 2000П | 397 | 212 | 822 | 153,0 | 105,0 | 2000 | 6 |
20ССАП 2500П | 487 | 212 | 822 | 190,0 | 130,0 | 2500 | 8 |
24ССАП 3000П | 576 | 212 | 822 | 225,0 | 153,0 | 3000 | 8 |
Схемы расположения выводов
4ССАП200П-6ССАП600П 8ССАП800П-12ССАП1500П
16ССАП2000П 20ССАП2500П-24ССАП3000П
Электрические характеристики
Таблица 2
Тип изделия | Режим разряда | ||||||||||||
10 часовой | 5 часовой | 3 часовой | 1 часовой | 0,5 часовой | 0,25 часовой | 1 минут-ный | |||||||
ток, А | емкость, А⋅ч | ток, А | емкость, А. ч. | ток, А | емкость, А. ч. | ток, А | емкость, А. ч. | ток, А | емкость, А. ч. | ток, А | емкость, А. ч. | ток, А А | |
4ССАП 200П | 20,0 | 200,0 | 34,4 | 172,0 | 50,0 | 150,0 | 102,0 | 102,0 | 158,0 | 79,0 | 176,0 | 44,0 | 278,0 |
5ССАП 250П | 25,0 | 250,0 | 43,0 | 215,0 | 62,7 | 188,0 | 127,0 | 127,0 | 197,5 | 98,7 | 220,0 | 55,0 | 347,5 |
6ССАП 300П | 30,0 | 300,0 | 51,6 | 258,0 | 75,0 | 225,0 | 153,0 | 153,0 | 237,0 | 118,5 | 264,0 | 66,0 | 417,0 |
5ССАП 350П | 35,0 | 350,0 | 60,6 | 303,0 | 89,3 | 268,0 | 175,0 | 175,0 | 260,0 | 130,0 | 87,0 | 77,0 | 486,5 |
6ССАП 420П | 42,0 | 420,0 | 72,6 | 363,0 | 107,0 | 321,0 | 210,0 | 210,0 | 312,0 | 156,0 | 370,0 | 92,0 | 583,8 |
7ССАП 490П | 49,0 | 490,0 | 84,8 | 424,0 | 125,0 | 375,0 | 245,0 | 245,0 | 364,0 | 182,0 | 431,0 | 108,0 | 681,1 |
6ССАП 600П | 60,0 | 600,0 | 103,8 | 519,0 | 150,0 | 450,0 | 300,0 | 300,0 | 428,4 | 214,2 | 528,0 | 132,0 | 834,0 |
8ССАП 800П | 80,0 | 800,0 | 138,4 | 692,0 | 200,0 | 600,0 | 400,0 | 400,0 | 571,2 | 285,6 | 704,0 | 176,0 | 1112,0 |
10ССАП 1000П | 100,0 | 1000,0 | 173,0 | 865,0 | 250,0 | 750,0 | 500,0 | 500,0 | 714,0 | 357,0 | 880,0 | 220,0 | 1390,0 |
12ССАП 1200П | 120,0 | 1200,0 | 207,6 | 1038,0 | 300,0 | 900,0 | 600,0 | 600,0 | 856,8 | 428,4 | 1056,0 | 264,0 | 1668,0 |
12ССАП 1500П | 150,0 | 1500,0 | 270,0 | 1350,0 | 396,0 | 1188,0 | 750,0 | 750,0 | 1050,0 | 525,0 | 1320,0 | 330,0 | 2085,0 |
16ССАП 2000П | 200,0 | 2000,0 | 360,0 | 1800,0 | 528,0 | 1584,0 | 1000,0 | 1000,0 | 1400,0 | 700,0 | 1760,0 | 440,0 | 2780,0 |
20ССАП 2500П | 250,0 | 2500,0 | 450,0 | 2250,0 | 660,0 | 1980,0 | 1250,0 | 1250,0 | 1750,0 | 875,0 | 2200,0 | 550,0 | 3475,0 |
24ССАП 3000П | 300,0 | 3000,0 | 540,0 | 2700,0 | 792,0 | 2376,0 | 1500,0 | 1500,0 | 2100,0 | 1050,0 | 2640,0 | 660,0 | 4170,0 |
Конечное напряжение:
- при 10, 5 и 3 часовых разрядах – 1,8В;
- при 1, 0,5, 0,25 часовых разрядах – 1,75В;
- при 1 минутном разряде:
- 1,75В - для аккумуляторов емкостью 200÷300А. ч.
- 1,7В - для аккумуляторов емкостью 350÷490А. ч.
- 1,6В - для аккумуляторов емкостью 600÷1200А. ч.
- 1,5В - для аккумуляторов емкостью 1500÷3000А. ч.
Гарантийный срок хранения аккумуляторов – 4 года, при этом срок сохраняемости сухозаряженности – не менее 1 года.
Гарантийный срок эксплуатации – 5 лет с момента ввода в эксплуатацию. Вводом в эксплуатацию считают заливку аккумулятора электролитом.
Срок службы аккумуляторных батарей в режиме подзаряда не менее 20 лет.
