1) Определить напор истечения Н.
2) Определить скорость Vо в м/с, расход Qи в м3/с, Rе для отверстия.
3) Определить скорость Vс в м/с, расход Q в м3/с, Rе для сжатого сечения.
4) Определить коэффициенты ц, м.
5) Перевести расход из м3/сек в л/мин.
1) Определить напор истечения Н.
2) Определить суммарный коэффициент сопротивления насадка жсум.
3) Определить скорость на выходе из наcадка V2 и в сжатом сечении V1 .
4) Расход через насадок Q в м3/с
5) Определить разряжение сечении х-х в м – hx-x и в кПа – Pх
6) Перевести расход из м3/сек в л/мин.
1) Определить напор истечения Ни.
2) Определить коэффициент сопротивления диффузора ждиф.
3) Определить скорость в м/c V1 и V2, расход в м3/с Q жидкости.
4) Найти разряжение в узком сечении диффузора в м h1-1 и в кПа Р1-1.
5) Перевести величину Р1-1 в кГ/см2.
6) Построить график напоров.
1) Определить напор истечения Ни.
2) Определить сум. коэффициент сопротивления составного насадка из ц. нас+диффузор - жсум.
3) Определить скорость в м/c V1 и V2, расход в м3/с Q жидкости.
4) Найти напор в сечении 1-1 в м h1-1 и давление Р1-1 в кПа.
5) Перевести величину Р1-1 в кГ/см2.
6) Построить график напоров.
1) Определить разность показаний пьезометров ДН1-2 в м.
2) Определить расход Q в л/с через расходомерное сопло.
3) Определить разность показаний пьезометров ДН2-3.
4) Построить график напоров.
5) Перевести показания ДН2-3 в кПа.
| 1) Определить в м/с скорости V1 и V2 2) Определить разность напоров ДН1-3 в м. 3) Определить в мм показания hрт ртутного дифпьезометра. 4) Перевести показания hрт в кг/см2. 5) Построить график напоров. |

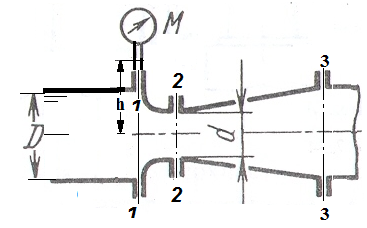

| 1) Определить в м потери напора h1-3 в трубке Вентури при расходе Q. 2) Определить в м величину напора h2 в сечении 2. 3) Построить линию полного и пьезометрического напора. 4) Величину h2 перевести в кГ/см2. 5) Построить график напоров Коэффициент потерь до сжатого сечения ж=0,06, с=1000 кг/см3, g=9,81м/с2, цд=0,2 |
| 1) Определить напор истечения Ни. 2) Определить коэффициент суммарный коэффициент потерь жсум. 3) Определить скорости V1,V2,V3 в м/c, расход Q в м3/с жидкости. 4) Найти пьезометрический напор в сечении 3-3 в м h3-3 и в кПа Р1-1. 5) Перевести величину Q в л/мин. 6) Построить график напоров. |
| 1) Определить по формуле л=0,11*(Д /d)0,25,принимая режим движения турбулентным б=1, считая, что режим соответствует области шероховатых труб. 2) Определитьсумарный коэффициент сопротивления трубопровода жсум, учитывать вход в трубу из резервуара. 3) Записать ур. Бернулли для поверхности в баке и сечении тр-да на выходе. Определить напор Ни в м. 4) Определить скорость в м/с V и расход Q в м3/с. 5) Найти число Re и определить: правильно ли выбрана область шероховатых труб: шероховатые Re > 500d/Д, перех. область 20d/Д <Re< 500d/Д, гид. гладкие Re> 20d/Д, Re<2300. 6) Если потребуется, вычислить л и Q заново по формулам л, соответствующим другим областям: переходной или области г. гладких труб. |
| 1) Определить напор истечения Ни в м. 2) Определить скорость в м/с V и расход Q в м3/с, принимая режим движения турбулентным б=1. Для к-та л=0,11*(Д /d)0,25, считаем, что режим соответствует области шероховатых труб. 3) После определения расхода, найти число Re. 4) Определить: правильно ли выбрана область шероховатых труб: шероховатые Re > 500d/Д, перех. область 20d/Д <Re< 500d/Д, гидравлически гладкие Re> 20d/Д, Re<2300. 5) Если потребуется, вычислить л и Q заново по формулам л для переходной области или области гидравлически гладких труб. 6) Построить график напоров. сж = 1000 кг/м3, н=1*10-6м2/с, жвх=0,5. Д=1мм |
| 1) Определить л для области шероховатых труб л=0,11*(Д/d)0,25. 2) Из напора в узле получить отношение расходов Q1/Q2. 3) Определить расходы Q1,Q2,Q 4) Определить Re для всех труб и Q: Re1, Re2, Re3. 5) Если определенные Re не соответствуют области шероховатых труб, вычислить л заново, расходы не пересчитывать. Области: шер.-е Re > 500d/Д, перех.-е 20d/Д <Re< 500d/Д, гидр. гл. Re> 20d/Д, лам. режим Re≤2300. |
