Технический паспорт

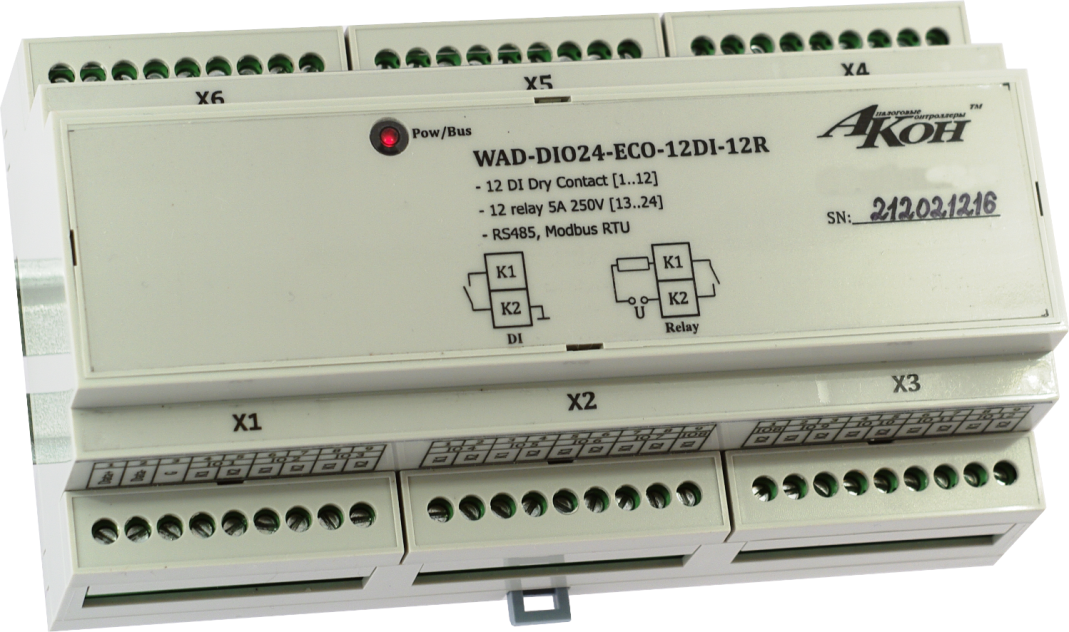

WAD-DIO24-ECO-24DI

ТУ У 33.2-33056998-001:2009

24-канальный модуль дискретного ввода

Групповая гальваническая развязка

Интерфейс RS485 (Modbus RTU)

2017


Основные технические характеристики:

Модуль WAD-DIO24-ECO-24DI ТУ У 33.2-33056998-001:2009 предназначен для дискретного ввода сигналов от датчиков типа “сухой контакт”, обеспечения защиты от дребезга и случайного срабатывания (управляемая функция “время отклика”) и передачи состояния входных и выходных каналов в головной вычислитель по линиям интерфейса RS485.

Количество каналов – 24.

Тип канала – «Сухой контакт» с групповой развязкой.

Ток через замкнутые контакты, формируемый блоком – 6±1 мА.

Контроль обрыва линии – есть, программно отключаемый.

Номинальное сопротивление резистора тока покоя для контроля обрыва линии (включается параллельно “сухому контакту”) – 3,3кОм ±10%.

Диапазон регулировки времени отклика – 0…5 с, шаг установки 10мс.

Подавление помехи нормального вида 50/60 Гц не менее 120 дБ.

Подавление помехи общего вида 50/60 Гц не менее 140 дБ.

Защита входа питания от другой полярности и превышения напряжения до +/-60В.

Защита линий интерфейса RS485 от превышения напряжения до +/-60В.

Входные цепи гальванически изолированы от питания модуля и интерфейса, интерфейс изолирован от питания. Напряжение гальванической изоляции 1500 В.

Напряжение питания от 10 до 30 В.

Потребляемая мощность не более 4 Вт.

Рекомендуемое напряжение питания 12-24В.

Средний срок службы изделия - 10 лет.

Габариты модуля 159х90х57 мм.

Вес 350 г.

Условия эксплуатации:

Рабочая температура окружающего воздуха для модуля от -20 до +75 0С.

Относительная влажность 98% при +35 0С.

Температура хранения от -25 до +90 0С.

Комплект поставки:

Модуль WAD-DIO24-ECO-24DI        1 шт.        № 000

Паспорт (допускается 1 экз. на каждые 10 модулей).

Начальные настройки:

Базовый адрес – 0x01.

Скорость обмена 9600 бод.

Протокол обмена – Modbus RTU.

Формат фрейма – 8:n:1.



Свидетельство о приёмке:

Модуль WAD-DIO24-ECO-24DI соответствует техническим характеристикам и признан годным к эксплуатации.

Дата выпуска        07.08.2017 г.

Подпись лица, ответственного за приёмку        ________________________

Гарантийные обязательства:

Изготовитель гарантирует соответствие модуля техническим характеристикам при соблюдении потребителем условий эксплуатации и хранения. Гарантийный срок эксплуатации 36 месяцев со дня ввода в эксплуатацию, но не более 42 месяцев со дня изготовления. Адрес изготови, Украина, г. Киев, ул. Лебедева-Кумача 5, оф. 319, (+38067) 442-33-89, (+38044) 496-29-60, *****@***, www. akon.

Нормативная база:

Модули WAD-DIO24-ECO ТУ У 33.2-33056998-001:2009 произведены согласно комплекта производственной документации АКОН.426440.001, и соответствуют требованиям ДСТУ 2465-94, ДСТУ 2708-2006, ДСТУ ІЕС 60654‑3:2000, ДСТУ ІЕС 61000‑4‑2:2008, ДСТУ ІЕС 61000‑5‑2:2008, ДСТУ ІЕС 61000‑11‑2:2008, ДСТУ ІЕС 61000‑17‑2:2008, ДСТУ ІЕС 61326‑1‑2002.

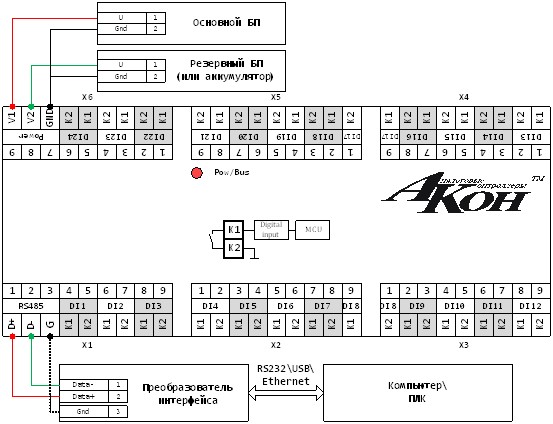

Схема подключения питания и интерфейса
