Шаг выводов разъёма – 5,08 мм
Назначение контактов разъема Х1:
Номер контакта | Обозначение | Назначение |
1 | Uпит + | Вход напряжения питания |
2 | Gnd (Uпит-) | Общий провод источника питания |
3 | RELAY 1 | Реле 1, контакт первый |
4 | RELAY COMMON | Вторые контакты Реле 1 и Реле 2 |
5 | RELAY 2 | Реле 2, контакт первый |
6 | DI COMMON | Общий входов «сухой контакт» |
7 | DI 1 | «Сухой контакт» 1 |
8 | DI 2 | «Сухой контакт» 2 |
9 | DI 3 | «Сухой контакт» 3 |
10 | DI 4 | «Сухой контакт» 4 |
11 | AIN ~160V–1 | Измерительный вход ~0-160В, контакт 1 |
12 | NC | Не задействован |
13 | NC | Не задействован |
14 | AIN ~160V–2 | Измерительный вход ~0-160В, контакт 2 |
15 | Data+ | Линия Data+ интерфейса RS-485 |
16 | Data- | Линия Data - интерфейса RS-485 |
Справа от разъема Х1 выведены проводники для подключения измерительного входа ~5А (СКЗ, 50Гц).
| АКОН» Украина, г. Киев ул. Лебедева-Кумача 5, оф.319 (+38044) 496-29-60 (+38067) 442-33-89 *****@*** www. akon. Skype: wadbus |
Технический паспорт

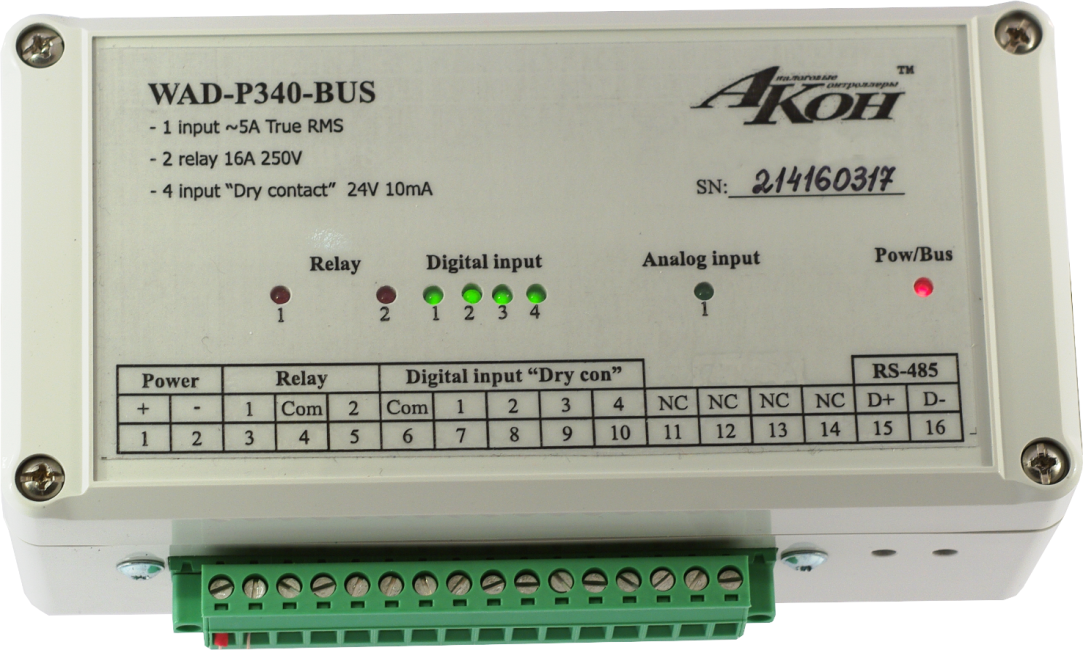

WAD-P340-BUS-2AI
ТУ У 33.2-33056998-001:2009
Многофункциональный контроллер ввода-вывода
Гальваническая развязка
Интерфейс RS485 (Modbus RTU)
2017
Основные технические характеристики:
Модуль WAD-P340-BUS-2AI ТУ У 33.2-33056998-001:2009 предназначен для преобразования среднеквадратического значения сигналов переменного тока и напряжения промышленной частоты в цифровой код, ввода дискретных сигналов от датчиков типа «сухой контакт» и управления нагрузками посредством релейного вывода. Передача обработанного значения в головной вычислитель и управление осуществляется по линиям интерфейса RS-485.
Аналоговый ввод:
Количество входных каналов – 2.
Схема подключения входа – двухпроводная.
Диапазоны преобразования:
Канал 1 - ~0.1…5А (СКЗ, 50Гц) (входное сопротивление не более 0,05Ом).
Защита от перегрузок до 15А длительно.
Канал 2 - ~3..160В (СКЗ, 50Гц) (входное сопротивление 1МОм).
Защита от перегрузок до +/-300В длительно.
Основная приведенная к диапазонам преобразования погрешность – 0,15%.
Дополнительная погрешность в рабочем диапазоне температур - ±0,01%*°C.
Светодиодная индикация выхода за диапазон преобразования.
Дискретный ввод:
Количество входных каналов – 4.
Тип входов – «сухой контакт», один общий провод.
Запитка входов – внутренняя, 24В, 10мА.
Контроль обрыва линии – есть, программно отключаемый.
Номинальное сопротивление резистора тока покоя для контроля обрыва линии (подключается параллельно «сухому контакту») – 10кОм ±10%.
Диапазон регулировки времени отклика – 0…5 с, шаг установки 1мс.
Защита от подачи внешних напряжений – до +/-30В.
Светодиодная индикация срабатывания и обрыва линии.
Релейный вывод:
Количество выходных каналов – 2.
Тип выходов – реле, один общий провод.
Коммутируемое напряжение – до ~250В.
Допустимый ток через канал – до 16А.
Механическая надёжность – минимум 20 000 000 срабатываний каждого реле.
Электрическая надёжность при максимальной нагрузке – минимум 100 000 срабатываний каждого реле (на резистивной нагрузке).
Светодиодная индикация состояния канала.
Общие параметры:
Подавление помехи нормального вида 50/60 Гц не менее 70 дБ.
Подавление помехи общего вида 50/60 Гц не менее 120 дБ.
Подавление изменения напряжения питания не менее 150дБ.
Защита входов от перенапряжения – долговременная, до +/-60В.
Защита входа питания от другой полярности и превышения напряжения до +/-60В.
Защита линий интерфейса RS485 от превышения напряжения до +/-60В.
Напряжение питания от 10 до 30 В. Рекомендуемое напряжение питания 24В.
Потребляемая мощность - не более 5 Вт.
Габариты модуля - 160х80х60 мм.
Вес - 330 г.
Средний срок службы изделия - 10 лет.
Крепление – DIN-рейка.
Условия эксплуатации:Рабочая температура окружающего воздуха для модуля от -20 до +75 0С.
Относительная влажность 98% при +35 0С.
Температура хранения от -25 до +90 0С.
Комплект поставки:
Модуль WAD-P340-BUS-2AI 4 шт. № 000…229311017
Разъем MSTB 2,5/16-STF-5,08 4 шт.
Паспорт – 1шт. (допускается 1 шт. до 10 комплектов поставки).
Начальные настройки:Адрес – 1.
Скорость обмена - 9600 бод.
Протокол – Modbus RTU.
Формат фрейма – 8:n:1.
Свидетельство о приёмке:Модуль преобразователя WAD-P340-BUS-2AI соответствует техническим характеристикам и признан годным к эксплуатации.
Дата выпуска 26.10.2017 г.
Подпись лица ответственного за приёмку __________________________
Гарантийные обязательства:Изготовитель гарантирует соответствие модуля техническим характеристикам при соблюдении потребителем условий эксплуатации и хранения. Гарантийный срок эксплуатации 36 месяцев со дня ввода в эксплуатацию, но не более 42 месяцев со дня изготовления. Адрес изготови, Украина, г. Киев, ул. Лебедева-Кумача 5, оф. 319. тел: +380 44 496‑29‑60, +380 67 442‑33‑89
*****@***, www. akon.
Нормативная база:Модули WAD-P340-BUS ТУ У 33.2-33056998-001:2009 произведены согласно комплекта производственной документации АКОН.422500.004 и соответствуют требованиям ДСТУ 2465-94, ДСТУ 2708-2006, ДСТУ ІЕС 60654-3:2000, ДСТУ ІЕС 61000‑4-2:2008, ДСТУ ІЕС 61000-5-2:2008, ДСТУ ІЕС 61000-11-2:2008, ДСТУ ІЕС 61000-17-2:2008, ДСТУ ІЕС 61326-1:2002.

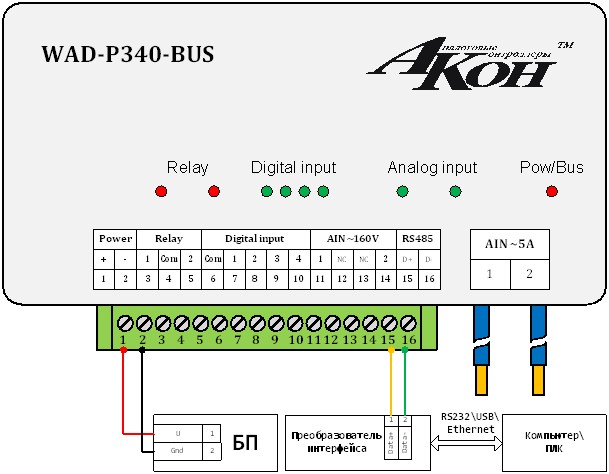

Схема подкдючения питания и RS485
