РАБОЧАЯ ПРОГРАММА ПРОФЕССИОНАЛЬНОГО МОДУЛЯ

ПМ 02. «Организация работ по монтажу, ремонту и наладке систем автоматизации, средств измерений и мехатронных систем»

2012 г.

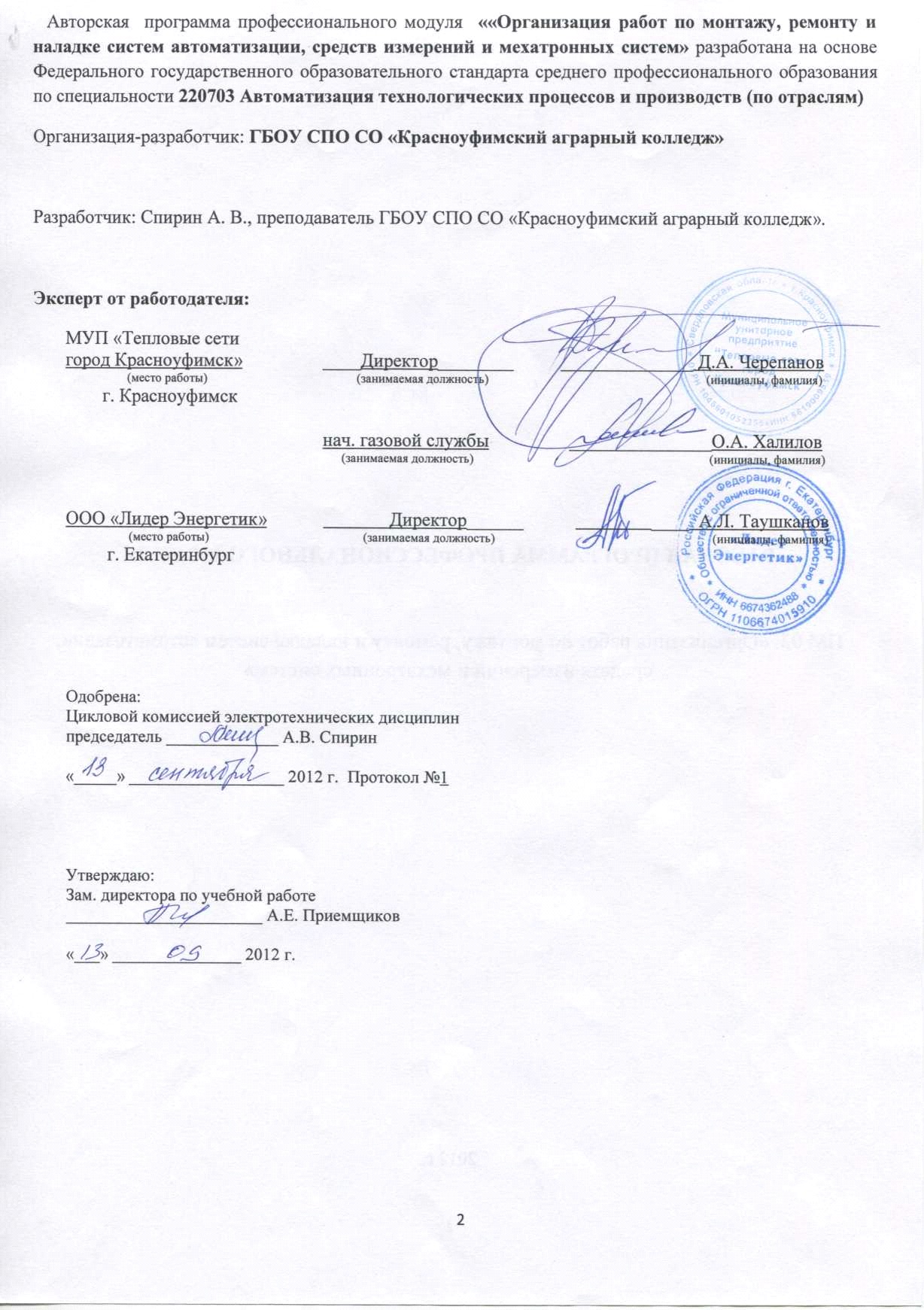

  Авторская  программа профессионального модуля  ««Организация работ по монтажу, ремонту и наладке систем автоматизации, средств измерений и мехатронных систем» разработана на основе Федерального государственного образовательного стандарта среднего профессионального образования по специальности 220703 Автоматизация технологических процессов и производств (по отраслям)

Организация-разработчик: ГБОУ СПО СО «Красноуфимский аграрный колледж»

Разработчик: , преподаватель ГБОУ СПО СО «Красноуфимский аграрный колледж».

Эксперт от работодателя:

МУП «Тепловые сети

город Красноуфимск»  ____Директор________  ______________

  (место работы)  (занимаемая должность)  (инициалы, фамилия)

  г. Красноуфимск

  нач. газовой службы  _______________

  (занимаемая должность)         (инициалы, фамилия)

Энергетик»  Директор______  ____

  (место работы)  (занимаемая должность)  (инициалы, фамилия)

  г. Екатеринбург

Одобрена:

Цикловой комиссией электротехнических дисциплин

председатель _____________

«_____» __________________ 2012 г.  Протокол №1

Утверждаю:

Зам. директора по учебной работе

_______________________

«___» _______________ 2012 г.

СОДЕРЖАНИЕ

  стр.

1. ПАСПОРТ ПРОГРАММЫ ПРОФЕССИОНАЛЬНОГО МОДУЛЯ  3

2. РЕЗУЛЬТАТЫ ОСВОЕНИЯ ПРОФЕССИОНАЛЬНОГО МОДУЛЯ  4

3. СТРУКТУРА И СОДЕРЖАНИЕ ПРОФЕССИОНАЛЬНОГО МОДУЛЯ  5

4 УСЛОВИЯ РЕАЛИЗАЦИИ ПРОГРАММЫ ПРОФЕССИОНАЛЬНОГО МОДУЛЯ  17

5. КОНТРОЛЬ И ОЦЕНКА РЕЗУЛЬТАТОВ ОСВОЕНИЯ ПРОФЕССИОНАЛЬНОГО МОДУЛЯ         20

1. ПАСПОРТ РАБОЧЕЙ ПРОГРАММЫ

ПРОФЕССИОНАЛЬНОГО МОДУЛЯ

«ОРГАНИЗАЦИЯ РАБОТ ПО МОНТАЖУ, РЕМОНТУ И НАЛАДКЕ СИСТЕМ АВТОМАТИЗАЦИИ, СРЕДСТВ ИЗМЕРЕНИЙ И МЕХАТРОННЫХ СИСТЕМ»

1.1. Область применения программы

Программа профессионального модуля (далее рабочая программа) – является частью основной профессиональной образовательной программы в соответствии с ФГОС по  специальности СПО  220703 Автоматизация технологических процессов и производств (по отраслям)

в части освоения основного вида профессиональной деятельности (ВПД):

«Организация работ по монтажу, ремонту и наладке систем автоматизации, средств измерений и мехатронных систем»  и соответствующих профессиональных компетенций (ПК):

1. Выполнение работы по монтажу систем автоматического управления с учётом специфики технологического процесса.

2. Проводить ремонт технических средств и систем автоматического управления.

3. Выполнять работы по наладке систем автоматического управления.

4. Организовывать работу исполнителей.

Рабочая программа профессионального модуля  может быть использована для разработки рабочей  программы профессиональной подготовки специальности  220703 Автоматизация технологических процессов и производств (по отраслям)

1.2. Цели и задачи профессионального модуля – требования к результатам освоения профессионального модуля

С целью овладения указанным видом профессиональной деятельности и соответствующими профессиональными компетенциями обучающийся в ходе освоения профессионального модуля должен:

иметь практический опыт:

осуществления монтажа, наладки и ремонта средств измерений и автоматизации, информационных устройств и систем в мехатронике;

монтажа щитов и пультов, применяемых в отрасли, наладки микропроцессорных контроллеров и микроЭВМ;

уметь:

- составлять структурные схемы, схемы автоматизации, схемы соединений и подключений;

- оформлять документацию проектов автоматизации технологических процессов и компонентов мехатронных систем;

- проводить монтажные работы;

- производить наладку систем автоматизации и компонентов мехатронных систем;

- ремонтировать системы автоматизации;

- подбирать по справочной литературе необходимые средства измерений и автоматизации с обоснованием выбора;

- по заданным параметрам выполнять расчеты электрических, электронных и пневматических схем измерений, контроля, регулирования, питания, сигнализации и отдельных компонентов мехатронных систем;

- осуществлять предмонтажную проверку средств измерений и автоматизации, в том числе информационно-измерительных систем мехатроники;

- производить наладку аппаратно-программного обеспечения систем автоматического управления и мехатронных систем;

знать:

- теоретические основы и принципы построения систем автоматического управления и мехатронных систем;

- интерфейсы компьютерных систем мехатроники;

- типовые схемы автоматизации основных технологических процессов отрасли;

- структурно-алгоритмическую организацию систем управления, их основные функциональные модули, алгоритмы управления систем автоматизации и мехатроники;

- возможности использования управляющих вычислительных комплексов на базе микро-ЭВМ для управления технологическим оборудованием;

устройство, схемные и конструктивные особенности элементов и узлов типовых средств измерений, автоматизации и метрологического обеспечения мехатронных устройств и систем;

- принципы действия, области использования, устройство типовых средств измерений и автоматизации, элементов систем мехатроники;

- содержание и структуру проекта автоматизации и его составляющих частей;

- принципы разработки и построения, структуру, режимы работы мехатронных систем и систем автоматизации технологических процессов;

- нормативные требования по монтажу, наладке и ремонту средств измерений, автоматизации и мехатронных систем;

- методы настройки аппаратно-программного обеспечения систем автоматизации и мехатронных систем управления.

1.3. Рекомендуемое количество часов на освоение программы профессионального модуля:

всего –366 часов, в том числе:

максимальной учебной нагрузки обучающегося  549 часа, включая:

обязательной аудиторной учебной нагрузки обучающегося –246 часов;

самостоятельной работы обучающегося –183 часов;

2. РЕЗУЛЬТАТЫ ОСВОЕНИЯ ПРОФЕССИОНАЛЬНОГО МОДУЛЯ

Результатом освоения программы профессионального модуля является овладение обучающимися видом профессиональной деятельности «Организация работ по монтажу, ремонту и наладке систем автоматизации, средств измерений и мехатронных систем с учетом специфики технологических процессов», в том числе профессиональными (ПК) и общими (ОК) компетенциями:

ПК 2.1. Выполнение работы по монтажу систем автоматического управления с учётом специфики технологического процесса.

ПК 2.2. Проводить ремонт технических средств и систем автоматического управления.

ПК 2.3. Выполнять работы по наладке систем автоматического управления.

ПК 2.4. Организовывать работу исполнителей.

ОК 2.Организовывать собственную деятельность, выбирать типовые методы и способы выполнения профессиональных задач, оценивать их эффективность и качество.

ОК 3.Принимать решения в стандартных и нестандартных ситуациях и нести за них ответственность.

ОК 4.Осуществлять поиск и использование информации, необходимой для эффективного выполнения профессиональных задач, профессионального и личностного развития.

ОК 5.Использовать информационно-коммуникационные технологии в профессиональной деятельности.

ОК 6. Работать в коллективе и команде, эффективно общаться с коллегами, руководством, потребителями.

ОК 7. Брать на себя ответственность за работу членов команды (подчинённых) за результат выполнения заданий

ОК 8.Самостоятельно определять задачи профессионального и личного развития, заниматься самообразованием, осознанно планировать повышение квалификации

ОК 9.        Ориентироваться в условиях частой смены технологий в профессиональной деятельности.

3. СТРУКТУРА И СОДЕРЖАНИЕ ПРОФЕССИОНАЛЬНОГО МОДУЛЯ

3.1. Тематический план профессионального модуля

Код профессиональных компетенций	Наименования разделов профессионального модуля	Всего часов	Объем времени, отведенный на освоение междисциплинарного курса (курсов)	Практика
Обязательная аудиторная учебная нагрузка обучающегося	Самостоятель-ная работа обучающегося	Учебная,	Производственная (по профилю специальности),
Всего,  часов	в т. ч. лаборатор. работы и практ. занятия,	в т. ч., курсовая работа (проект),	Всего, часов	в т. ч., курсовая работа (проект),
1	2	3	4	5	6	7	8	9	10
ПМ 02Организация работ по монтажу, ремонту и наладке систем автоматизации, средств измерений и мехатронных систем	366	246	96	24	183	24	216	180
ПК 1-4	МДК.02.01. Теоретические основы организации монтажа, наладки и настройки систем автоматического управления и средств измерений мехатронных систем	330	210	96	24	165	24	108	180
ПК 1-4	МДК.02.02. Выполнение специальных видов работ при монтаже и ремонте объектов автоматизации	36	36	18	108
Всего	366	246	96	24	183	24	216	180

3.2. Содержание обучения по профессиональному модулю (ПМ)
Наименование разделов профессионального модуля (ПМ), междисциплинарных курсов (МДК) и тем	Содержание учебного материала, лабораторные работы и практические занятия, самостоятельная работа обучающихся, курсовая работа (проект)	Объем часов	Уровень освоения
1	2	3	4
ПМ.02 Организация работ по монтажу, ремонту и наладке систем автоматизации, средств измерений и мехатронных систем	366
МДК.02.01. Теоретические основы организации монтажа, наладки и настройки систем автоматического управления и средств измерений мехатронных систем	330
Раздел 1. Применение элементов систем автоматизации в управлении типовыми технологическими процессами	70
Тема 1.1. Освоение техники чтения схем и чертежей электрооборудования и средств автоматизации. Выполнение различных типов схем	№ п/п	№ урока	Содержание	48
1	1	Введение. Правила техники чтения электрических схем.	2	2
2	2	Основные средства автоматизации. Виды и типы схем, общие требования к их выполнению.	2	2
3	3	Условные графические обозначения в электрических схемах. Примеры и размеры УГО отдельных элементов.	2	3
4	4	Условные буквенно-цифровые обозначения в электрических схемах. Общие сведения, позиционные обозначения, обозначения цепей.	2	2
5	5	Элементы релейно-контактных схем (РКС) и язык электрических схем управления. Индивидуальный метод разработки схем.	2	2
6	6	Планы расположения электрооборудования, средств измерений  и прокладки сетей электро-, гидро-, и пневмоавтоматики.	2	3

	7	7	Анализ различных типов схем, УГО элементов схем автоматизации. (Практическое занятие №1)	2	3
8	8	Разработка функциональных схем заданного технологического процесса. (Практическое занятие №2)	2	3
9	9	Отработка индивидуальных практических заданий по выполнению схем автоматики. (Практическое занятие №3)	2	3
10	10	Методика составления принципиальных схем автоматизации.	2	2
11	11	Этапы разработки и алгоритм составления релейно-контактных схем управления технологическим процессом.	2	2
12	12 13	Проектирование  принципиальных электрических  схем  управления заданного техпроцесса. (Практическое занятие №4)	4	3
13	14	Составление схем расположения и монтажных схем щитов и пультов управления.	2	2
14	15 16	Проектирование схем расположения оборудования в щите. Схема –Э7. (Практическое занятие №5).	4	3
15	17	Составление схем соединения щитов, пультов, Схема - Э4. (Практическое занятие №6).	2	3
16	18	Составление  схем  подключений  автоматизируемых установок к щитам и пультам.	2	2
17	19	Выполнение схем внешних соединений щитов и пультов. Схема - Э5. (Практическое занятие №7).	2	3
18	20	Выбор щитов и пультов управления средств и систем автоматизации.	2	2
19	21	Выполнение планов расположения электрооборудования, средств измерений и прокладки электрических сетей	2	2
20	22	Составление планов расположения электрооборудова­ния, средств измерений и прокладки электросетей. (Практическое занятие №8).	2	3
21	23	Выполнение планов расположения технологического оборудования и прокладка сетей гидро-, и пневмоавтома-тики.	2	2
22	24	Составление планов расположения оборудования и сетей гидро - и пневмоавтоматики. (Практическое занятие№9)	2	3
Самостоятельная работа Систематическая проработка конспектов занятий, учебной и специальной технической литературы. Подготовка к практическим работам с использованием методических рекомендаций преподавателя.	24	1
Тема 1.2.  Освоение теоретических основ и принципов построения систем автоматического  управления и мехатронных систем	Содержание	22
23	25	Понятие  системы  автоматического  управления. Классификация систем автоматизации и мехатронных систем.	2	2
24	26	Понятия  частичной,  комплексной  и  полной автоматизации. Объекты автоматического управления.	2	2
25	27	Автоматизированное управление технологическими процессами. Современная архитектура АСУ.	2	2
26	28	Понятие об автоматизации управления производством. Принципы автоматизированного управления	2	2
27	29	Средства связи микропроцессорной системы с технологи-ческим объектом управления. Понятие интерфейса.	2	2
	28	30	Исполнительные механизмы систем автоматизации технологических процессов. (ВСР №1)	2	1
29	31	Применение автоматических регуляторов. Структур­но-алгоритмическая организация систем управления.	2	2
30	32	Регулирующие органы систем автоматизации технологи-ческих процессов. (ВСР №2)	2	1
31	33	Принципы построения мехатронных систем. Современ-ные тенденции  развития мехатронных систем.	2	2
32	34	Элементы роботизации технологических процессов.	2	2
33	35	Типовые схемы автоматизации технологических процессов	2	2
Самостоятельная работа. Систематическая проработка конспектов занятий, учебной и специальной технической литературы. Подготовка к практическим работам с использованием методических рекомендаций преподавателя.	11	1
Раздел 2. Рассмотрение практических аспектов работы систем управления технологическими процессами	86
Тема 2.1. Применение автоматизированного электропривода и оптического излучения.	Содержание	56
34	1	Электропривод и его основные части. Общие сведения и классификация современных электроприводов.	2	2
35	2	Классификация аппаратуры управления и защиты электро-двигателей.	2	2
36	3	Аппаратура для коммутации силовых цепей.	2	2
37	4	Аппаратура для коммутации цепей управления	2	2
38	5	Аппаратура защиты электродвигателей.	2	2
39	6	Классификация оборудования по степени IP.	2	2
40	7	Нереверсивные схемы управления электродвигателями.	2	2
41	8	Схемы реверсирования электродвигателей.	2	2
42	9	Защита электродвигателей от аварийных режимов.	2	2
43	10	Механические характеристики рабочих машин. (ВСР №3)	2	2
44	11	Рекомендации по выбору электродвигателей для привода рабочих машин.	2	2
45	12	Режимы работы электродвигателей.	2	2
46	13	Классы изоляционных материалов.	2	2
47	14	Механические характеристики рабочих машин и электро-двигателей. (ВСР №4)	2	2
48	15	Тормозные режимы асинхронных электродвигателей.	2	2
49	16	Регулирование частоты вращения электродвигателей	2	2
50	17	Основные понятия, физические основы оптического излучения.	2	2
51	18	Лампы накаливания и газоразрядные лампы низкого давления.	2	2
52	19	Исследование коммутационной литературы. (Лаборатор-ная работа №1).	2	3
53	20	Исследование аппаратуры защиты. (Лабораторная работа №2).	2	3
54	21	Сборка схемы управления трехфазным электродвигателем с одного и двух мест (Лабораторная работа №3).	2	3
55	22	Сборка схемы управления последовательного включения двух трехфазных асинхронных электродвигателей (Лабораторная работа №4).	2	3
56	23	Сборка схемы реверсирования трехфазного асинхронного электродвигателя с блокировкой на блок-контактах маг-нитного пускателя (Лабораторная работа №5).	2	3
57	24	Сборка схемы реверсирования трехфазного асинхронного электродвигателя с блокировкой на кнопочной станции (Лабораторная работа №6).	2	3
58	25	Сборка схемы реверсирования трехфазного асинхронного электродвигателя с двойной блокировкой (Лабораторная работа №7).	2	3
59	26	Расчет и выбор пуско-защитной аппаратуры. (Практиче-ское занятие№1), (ПЗ №10)	2	3
61	27	Расчет и выбор пуско-защитной аппаратуры. (Практиче-ское занятие№2), (ПЗ №11)	2	3
61	28	Расчет и выбор пуско-защитной аппаратуры. (Практиче-ское занятие№3), (ПЗ №12)	2	3
Самостоятельная работа Систематическая проработка конспектов занятий, учебной и специальной технической литературы. Подготовка к практическим работам с использованием методических рекомендаций преподавателя.	28	1
Тема 2.2. Применение светотехнического электрооборудования для управления освещением зданий и территорий.	Содержание	30
62	29	Электрическое источники света.  Светотехнические приборы и измерения.	2	2
63	30	Осветительные установки общего назначения. Системы и виды освещения.  Включение в сеть газоразрядных ламп низкого давления.	2	2
64	31	Осветительные установки общего назначения.  Включение в сеть ламп высокого давления.	2	2
65	32	Осветительные установки общего назначения.  Включение в сеть светодиодных ламп.	2	2
66	33	Облучательные и осветительные технологические уста-новки.	2	2
67	34	Электротехническая часть светотехнических установок.	2	2
68	35	Основы электротермии.	2	2
69	36	Электротермические технологические и бытовые установ-ки.	2	2
70	37	Исследование работы электрических источников оптического излучения. (Лабораторная работа №8).	2	3
71	38	Включение в сеть установок электрического освещения. (Лабораторная работа №9).	2	3
72	39	Включение в сеть установок ультрафиолетового  облуче-ния. (Лабораторная работа №10).	2	3
73	40	Включение в сеть электротермических технологических установок УАП-400. (Лабораторная работа №11).	2	3
74	41	Включение в сеть электротермических технологических установок  ЭПЗ100/И2. (Лабораторная работа №12).	2	3
75	42	Расчет электронагревательной установки. (Лабораторная работа №13).	2	3
76	43	Специальные виды электротехнологии и установки для них. Электронно-ионная, электроимпульсная и ультразву-ковая технологии. (ВСР №5)	2	1
Самостоятельная работа Систематическая проработка конспектов занятий, учебной и специальной технической литературы. Подготовка к практическим работам с использованием методических рекомендаций преподавателя	15	1
Раздел 4. Тема4.1 Организация работ по монтажу систем автоматизации и управления	Содержание	38
77	1	Изучение проектно-сметной документации используе­мой при производстве строительно-монтажных работ (СМР) объектов автоматизации производства.	2	2
78	2	Знакомство с составом, структурой и содержанием со­временной проектно-сметной документацией реального технологического объекта. (Практическое занятие №1).	2	3
79	3	Оформление  сметной  документации  на проведение монтажных работ объектов автоматизации. Виды и типы используемых смет в монтажной практике.	2	2
80	4	Освоение методики составления сметной документа­ции на выполнение монтажных работ систем автомати­зации объекта.	2	2
81	5	Составление заказных спецификаций и заполнение ло­кальных смет на монтаж систем контроля и управле­ния инженерными системами автоматизации объекта. (Практическое занятие №2).	2	3
83	6	Составление сводного сметного расчета стоимости СМР на объектах автоматизации (ВСР).	2	2
84	7	Использование технической документации при производстве монтажных работ систем автоматизации и управления. Виды технической документации.	2	2
85	8	Проведение подготовительных работ к производству монтажа объекта. Составление проекта производства работ (ППР) на монтаж систем автоматизации.	2	2
86	9	Составление технического задания на выполнение монтажных работ систем автоматизации.	2	2
87	10	Разработка технологических карт на проведение монтажа и наладки систем автоматизации.	2	2
88	11	Составление договора на выполнение монтажа систем автоматизации и плана-графика выполнения работ по подрядному договору.	2	2
89	12	Разработка плана-графика выполнения монтажных работ в соответствии с техническим заданием заказчика (по проекту). (Практическое занятие №3).	2	3
90	13	Применение проводниково-кабельной продукции при возведении объектов различного назначения и способы монтажа электрических соединительных сетей.	2	2
91	14	Освоение методики выбора мощности, тока, сечения и марки проводов и кабелей при монтаже систем автоматизации объекта.	2	2
92	15	Проверочный расчет тока и выбор сечения и марки проводниково-кабельной продукции по установленной проектной мощности потребителя с учетом способа его прокладки. (Практическое занятие №4).	2	3
93	16	Применение низковольтных коммутационных устройств (НКУ), аппаратов и технических средств автоматизации в современных проектах автоматизации объектов капитального строительства.	2	2
94	17	Проверочный расчет и выбор НКУ, приборов, средств измерений и автоматизации по техническим данным проектной проработки или индивидуальному заданию. (Практическое занятие №5).	2	3
95	18	Использование инструмента, оснастки и приспособлений при проведении монтажных и наладочных работ. Набор слесаря КИП.	2	2
96	19	Применение специального инструмента, малой и большой механизации при монтаже объектов автоматизации. (ВСР)	2	2
Самостоятельная работа. Систематическая проработка конспектов занятий, учебной и специальной техническойлитературы. Подготовка  к  практическим  работам  с  использованием  методических  рекомендацийпреподавателя.	19	2
Тема 4.2 Выполнение заготовительных работ и монтаж приборов и систем автоматизации в МЗУ и на строительной площадке.	Содержание	70
97	20	Организационные мероприятия предшествующие выполнению монтажных работ. Организация труда при производстве монтажа средств и систем автоматизации. Производственный план и сроки проведения монтажных работ.	2	2
98	21	Изучение рабочих чертежей проекта. Монтаж технологи-ческого оборудования. Проведение работ первой стадии монтажа: расчистка трасс и установка закладных и несу-щих конструкций для щитов автоматики, трубных и элек-трических проводок.	2	2
99	22	Заготовка труб и подготовка их к сборке. Установка кабеленесущих систем с использованием инструмента для прямого монтажа производителя Hilti.	2	2
100	23	Сборка труб в блоки, подготовка арматуры к монтажу	2	2
101	24	Заготовка проводов и кабелей, конструкция и изготов­ление щитов и пультов. Выбор щитовых конструкций.	2	2
102	25	Монтаж и прокладка трубных проводок.	2	2
103	26	Использование монтажного инструмента и приспособлений при монтаже трубных проводок в производственных помещениях. (ВСР)	2	2
104	27	Соединение и крепление труб при монтаже трубных проводок и пневмокабелей.	2	2
105	28	Монтаж электрических проводок. Требования к прокладке электрических проводок, способы монтажа	2	2
106	29	Монтаж концевых заделок кабелей и проводов	2	2
107	30	Соединение кабелей и проводов, прозвонка, присоединение к приборам.	2	2
108	31	Монтаж первичных преобразователей для измерения температуры.	2	2
109	32	Монтаж отборных устройств для измерения давления, разрежения и сужающих устройств для измерения расхода.	2	2
110	33	Монтаж первичных устройств уровнемеров и отборных устройств для контроля состава газов.	2	2
111	34	Особенности монтажа отборных устройств систем пневма - и гидроавтоматики. (ВСР)	2	2
112	35	Компоновка щитов и пультов управления. Подключение вторичных измерительных приборов на щитах и пультах.	2	2
113	36	Монтаж аппаратуры, приборов, устройств и проводов цепей вторичной коммутации щитов автоматики и управления технологическими процессами.	2	2
114	37	Монтаж силовых элементов и твердотельных реле (ТТР) в щитах электроавтома­тики и релейных панелей управле-ния.	2	2
115	38	Транспортировка к месту монтажа, установка щитов и пультов и ввод в них трубных и электрических проводок.	2	2
116	39	Монтаж заземляющих устройств и систем уравнивания потенциалов объекта автоматизации.	2	2
117	40 41 42	Выполнение компоновки щитов систем автоматического контроля и управления технологических процессов по рабочим чертежам и схемам заданного производствен-ного процесса. (Практическое занятие №6,7,8).	6	3
118	43	Выполнение практических схем подключения силовых элементов на ТТР в щитах автоматики заданного техноло-гического процесса. (Практическое занятие №9).	2	3
119	44 45 46	Выполнение фрагмента электрической проводки питающих и распределительных сетей электроснаб­жения объекта автоматизации различными способами. (Практическое занятие №10,11,12).	6	3
120	47 48 49	Прокладка, соединение и крепление фрагмента скрытой и открытой трубной проводки различными способами, затягивание, оконцевание, прозвонка соединительных проводов и кабелей, подключение в распределительных коробках. (Практическое занятие №13,14,15).	6	3
121	50	Монтаж приборов для измерения температуры, давления и разрежения.	2	2
122	51	Монтаж приборов для измерения уровня, расхода, коли-чества и концентрации растворов.	2	2
123	52	Монтаж автоматических регуляторов, приборов защиты и НКУ модульного типа систем автоматиза­ции производс-твенных установок.	2	2
124	53	Монтаж регулирующих органов и исполнительных меха-низмов систем автоматизации.	2	2
125	54	Проверка и испытание смонтированных систем автомати-зации. Испытание и сдача трубных и электричес­ких проводок.	2	2
Самостоятельная работа. Проработка конспектов занятий, учебной и специальной технической литературы, конспектов занятий, рабочих тетрадей, методических пособий составленных преподавателем.	35	2
Тема 4.3. Выполнение монтажа автоматизированных систем контроля и управления технологическими процессами инженер­ных систем зданий и сооружений и мехатронных систем.	Содержание	24
126	55	Монтаж систем контроля, управления и диспетчеризации бесперебойного электроснабжения объектов автоматизации.	2	2
127	56 57	Монтаж систем контроля и управления объектов теплоснабжения зданий и сооружений.	4	2
128	58 59	Монтаж систем контроля и управления объектов жи­лищно-коммунального хозяйства и насосных станций водоснабжения.	4	2
129	60	Применение частотно-регулируемого электропривода в управлении насосными агрегатами. (ВСР)	2	2
130	61 62 63	Сборка схем управления электроприводами и исполните-льными механизмами различных инженер­ных систем зданий и жизнеобеспечения людей. (Практическое занятие №16,17,18).	6	3
131	64	Монтаж микропроцессорных устройств сбора и передачи информации о ходе технологического процесса. Требова-ния к прокладке линий связи, марке кабеля и способам крепления, а также помещениям для их установки.	2	2
132	65	Монтаж линий связи микропроцессорных устройств. (Практическое занятие №19).	2	3
133	66	Построение мехатронных систем промышленной автома-тизации. Примеры практического применения данных систем. (ВСР)	2	2
Самостоятельная работа. Проработка конспектов занятий, учебной и специальной технической литературы, конспектов занятий, рабочих тетрадей, методических пособий составленных преподавателем.	12	2
Тема 4.4. Монтаж автоматичес- кихсистем контроля и управления инженер- ным оборудованием объектовсоциального партнерства.	Содержание	8
134	67	Изучение рабочей документации проекта 667.2712-5.1.3. Пусковой комплекс 20. Блок 5.1. в планировоч­ном районе «Академический» г. Екатеринбурга в части управления инженерными системами здания жилищ­ного строительства.	2	2
135	68 69 70	Составление монтажных схем щитов автоматического контроля и управления технологическими процессами Отопления, вентиляции, автоматики пожаротушения и дымоудаления по рабочим чертежам проекта 5.1.3. (Практическое занятие №20,21,22).	6	3
Самостоятельная работа. Проработка рабочей документации проекта 667.2712-5.1.3. Пусковой комплекс 20. Блок 5.1.	4	2
Раздел 5. Наладка и ремонт средств измерений и систем автоматизации технологических процессов.	Содержание	10
136	71	Планирование и организация наладочных работ. Стендовая наладка приборов измерений физических величин. Диагностика инженерных коммуникаций.	2	2
137	72	Выполнение регламентных работ. Проверка и наладка технических средств, участков САУ и локальных систем контроля, регулирования и управления объектов автоматизации.	2	2
138	73	Комплексная наладка систем автоматического управления технологического процесса. (ВСР)	2	2
139	74	Организация ремонта КИПиА. Ремонт приборов и элементов автоматики. Выполнение регламентных работ по ремонту микропроцессорной техники, отдельных средств автоматизации и измерений.	2	2
140	75	Централизация ремонтных работ и организация гарантий-ного обслуживания приборов и средств автоматизации. (ВСР)	2	2
Самостоятельная paбота. Проработка конспектов занятий, учебной и специальной технической литературы, конспектов занятий, рабочих тетрадей, методических пособий составленных преподавателем.	5	2
Курсовое проектирование	Содержание	24
141	76	Введение. Выбор темы, требования к структуре и оформ-ление задания курсового проекта, а также использование исходных данных и методических указаний при выполне-нии работы над проектом. Составление графика консультаций.	2	3
142	77	Выполнение Проекта производства работ по монтажу объекта автоматизации. Изучение проектной (рабочей) документации и характеристика объекта. Подготовка к производству монтажных работ	2	3
143	78	Проверочный расчет и выбор НКУ для ЩА и ЩУ и комплекта технических средств, а также выбор проводов и кабелей, соединительных коробов, труб и способов их прокладки.	2	3
144	79	Выбор щитов и пультов систем автоматизации и составление заказной спецификации на проведение монтажных работ.	2	3
145	80	Монтаж элементов объекта автоматизации. Построение плана расположения электрических и трубных проводок. Монтаж закладных изделий и первичных измерительных преобразователей.	2	3
146	81	Монтаж щитов автоматизации и пультов управления. Монтаж исполнительных механизмов и регулирующих органов, защитного заземления, систем безопасности и сигнализации на объекте.	2	3
147	82	Настройка и наладка смонтированных систем автоматиза-ции и проведение пусконаладочных работ.	2	3
148	83	Определение капитальных затрат и составление сметного расчета стоимости монтажных и пусконаладочных работ. Составление договора на выполнение работ.	2	3
149	84	Составление календарного графика ведения монтажных и пусконаладочных  работ и технологических карт на отдельные виды работ по договору с заказчиком. Выполнение правилохраны труда и техники безопаснос-ти при производстве строительно-монтажных и пуско-на-ладочных работ.	2	3
150	85	Выполнение графической части курсового проекта. Соб-людение основных требований ЕСКД и ГОСТ. Заключение. Оформление библиографического списка. Основные требования, правила, приемы и примеры выполнения презентации к защите курсового проекта.	2	3
151	86 87	Предварительная защита курсовых проектов, выявление недостатков и корректировка выступлений, оформление направлений на рецензии к работодателям и социальным партнерам.	4	3
Примерная тематика курсовых проектов: 1. Монтаж и наладка оборудования и приборов системы КИПиА котельных. 2. Монтаж и наладка системы автоматики безопасной работы котлоагрегатов. 3. Монтаж и реконструкция систем электроснабжения и электроосвещения. 4. Монтаж электрощитов, КИПиА и технологического оборудования. 5. Монтаж и наладка системы автоматического управления токарно-винторезного станка    ИТ1-М (или иного станочного оборудования). 6. Монтаж и наладка системы автоматического регулирования и контроля (САРиК) инженерных систем___________зданий и сооружений ПГС (промышленного и гражданского строительства) – электроснабжения, отопления, горячего и холодного водоснабжения, вентиляции и кондиционирования воздуха, холодильных и компрессорных установок, управления автоматическим (внутренним и наружным) освещением, систем пожарно-охранной сигнализации и оповещения о пожаре, систем пожаротушения и т. д.. 7. Основные этапы монтажа аппаратуры автоматического регулирования и управления    объекта автоматизации______________________________________.         (наименование объекта) 8. Разработка Проекта производства работ на монтаж системы автоматического    управления _______________________________________________ .    (строящегося или реконструируемого объекта) Самостоятельная работа Проработка конспектов занятий, учебной и специальной технической литературы конспектов лекций, рабочих тетрадей, методического пособия по курсовому проектированию, методи-ческих пособий по расчетной части проекта. Работа над составлением схем, выбором средств измерения, описанием, обоснованием приборов. Работа с интернет источниками. Работа над курсовым проектом по его оформлению, расчетные работы, подготовка к предварительной защите проекта.	24	3
Учебная практика Заготовка монтажных проводов, правка и нарезание их по длине. Снятие изоляции, зачистка и сгибание проводов. Заготовка и подготовка требуемых типов кабелей. Маркировка кабелей и жил. Выполнение резки и разделки кабелей, оконцевание кабелей.  Выполнение монтажа электрических проводок в щитах и пультах. Разметка трасс и установка крепежных изделий на основных потоках трубной и электричес-кой разводки. Установка кабеленесущих систем с использованием инструментов для прямого монтажа и прокладка соединительных проводов и кабелей, их маркировка. Компоновка щитов автоматики различных технологических процессов по типовым проектам. Крепление электрической проводки в перфорированные кабель-каналы шкафов и щитов автоматики и приборов на DIN-рейки, зажимы типа РЗ и другую коммутационную аппаратуру. Наладка смонтированных систем и приборов автоматики Проверка сопротивления изоляций электрических линий.	108	3
Производственная практика: подключение контрольно-измерительных приборов, работа с ними, плановый осмотр средств автоматизации; Составление и монтаж схем соединений щитов и пультов автоматики. Ремонт, регулировка и юстировка приборов и аппаратов. Определение причин и устранение неисправностей приборов. Выполнение демонтажных работ в схемах теплотехнического контроля и автоматики тепловых процессов. Выполнять монтаж сужающих устройств. Выполнять монтаж приборов для измерения температуры. Выполнять монтаж приборов для измерения давления и разряжения. Выполнять монтаж приборов для измерения расхода и количества вещества, уровня, концентрации растворов. Выполнять полную комплектацию контрольно-измерительного прибора или элементов систем автоматики монтажными деталями. Выполнять монтаж автоматических регуляторов. Выполнение иных работ по монтажу, наладке и ремонту оборудования КИП по заданию заказчи-ка или социального партнера в соответствии с номенклатурой устанавливаемого оборудования.	180	3
Раздел 2. МДК.02.02. Выполнение специальных видов работ при монтаже и ремонте объектов автоматизации	36
Тема 2.1.Проведение слесарных работ	Содержание	12
1	88	Общие сведения. Мероприятия по технике безопасности. Виды слесарных работ и их назначение. Рабочее место слесаря. Оснащение рабочего места слесаря.	2	2
2	89	Рабочий и контрольно-измерительный инструмент слесаря  для измерения, хранение его и уход за ним.	2	2
3	90	Подготовка деталей к разметке. Разметка  заготовок. Заточка кернеров, чертилок. Процесс вырубания, гибки, резки металла.	2	2
4	91	Сущность процесса опиливания, классификация  напильников, приемы  опиливания  и  контроля  опиливаемых  поверхностей. Механизация  опиливаемых работ. Техника  безопасности.	2	2
5	92	Сущность процесса и разновидности  сверл и их углы заточки. Сверлильные  станки и  приспособления  для  сверления. Процесс  сверления. Приемы развертывания и зенкование отверстий. Техника  безопасности.	2	2
6	93	Основные  элементы  резьбы. Профиля  резьб. Инструменты  для нарезания внутренней  и внешней  резьбы. Типы  резьб  и их обозначения. Способы  удаления поломанных  метчиков. Техника  безопасности. Процесс клёпки, пайки. Клеевые соединения.	2	2
Тема 2.2 Проведение механосборочных работ	Содержание	12
7	94	Общие сведения. Вводное занятие. Мероприятия по технике безопасности. Затачивание резцов.	2	2
8	95	Технология работы на токарном станке. Приемы крепления различных заготовок. Снятие пробной стружки.	2	2
9	96	Технология работы на сверлильном станке. Основные приемы и правила сверления, рассверливания и центрования изделий из металла.	2	2
10	97	Технология нарезания резьбы плашками.	2	2
11	98	Технология растачивания, зенкерования и развертывания отверстий.	2	2
12	99	Технология работы на фрезерном станке. Основные приемы и правила безопасной работы на станках.	2	2
Тема 2.3 Проведение сварочных работ	Содержание	12
13	100	Общие сведения. Мероприятия по технике безопасности. Основные сведения об электрической сварке.	2	2
14	101	Материалы применяемые при электрической сварке. Электросварочное оборудование, приспособления и инструменты.	2	2
15	102	Технология ручной электродуговой сварки. Механизированные способы сварки и наплавки деталей.	2	2
16	103	Технология сварки чугуна и цветных металлов.	2	2
17	104	Электродуговая наплавка и резка.	2	2
18	105	Контроль качества сварных швов и соединений. Техника безопасности при электродуговой сварки.	2	2
Учебная практика Слесарные работы. Подготовка и проверка исправности инструмента в соответствии с выполняемыми работами. Выполнение разметки. Выполнение рубки и резкиметалла с использованием специального инструмента. Выполнение опиливания детали по чертежу. Выполнение гибки и правки. Сверления отверстий в детали. Выполнение зенкования, зенкерования, Изготовление изделий Механосборочные работы Работа на металлорежущих станках. Нарезания наружных и внутренних резьб. Сборка при помощи резьбовых соединений. Затяжка болтов, гаек в групповом соединении. Сборка шпоночных и шлицевых соединений. Подбор и пригонка по пазу, запрессовка неподвижных шпонок. Сварочные работы по технологической карте или эскизу изделия.	108
	Всего: в то числе: теоретическое обучение – практические занятия – курсовое проектирование –	366 246 96 24
Практика:	396

4. УСЛОВИЯ РЕАЛИЗАЦИИ ПРОГРАММЫ
