IV национальный чемпионат «АБИЛИМПИКС»

IV НАЦИОНАЛЬНЫЙ ЧЕМПИОНАТ «АБИЛИМПИКС»

КОНКУРСНОЕ ЗАДАНИЕ

по компетенции

Изготовление Прототипов

Москва 2018

ИЗГОТОВЛЕНИЕ ПРОТОТИПОВ (ПРОТОТИПИРОВАНИЕ)

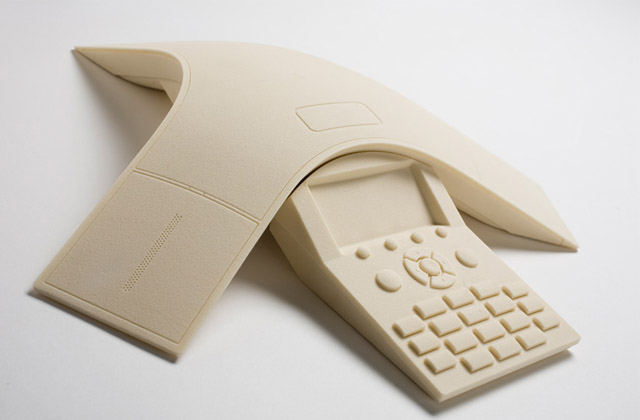

Прототипирование - это создание опытных образцов или работающей модели с целью проверки возможности реализации проекта для демонстрации модели заказчику. Прототип – модель изделия создается в соответствии с проектными критериями и характеристиками изделия перед этапом его запуска в массовое производство. Окончательный проект определяется тестированием и изучением функциональности и модификаций изготовленной модели – прототипа. Основной сферой применения технологии прототипирования является промышленность.

Задание

Разработка и изготовление 2D и 3D модели новых промышленных изделий на основе технологии прототипирования и тестирования прототипа изделия. При выполнении задания участник демонстрирует навыки работы в CAD/CAM программах, использует измерительный инструмент, работает на 3D принтерах и в сопутствующих программах по созданию готовой 3D модели. Участник разрабатывает технологию обработки, использует знание принципов работы различных механизмов; показывает навыки слесарной работы с зачисткой, шлифовкой разных материалов и т. п. Описание задания

- проектирование полученного конкурсного задания – создание модели в виде трехмерного проекта при помощи 3D-CAD;

- подготовка двухмерного чертежа на основании 3D-CAD;

- создание модели – прототипа (поверхность, размер, сборка, регулировка и

испытание);

- отделка поверхности, окрашивание и декорирование (дизайн);

- сборка и проверка функциональности прототипа;

- выполнение технических требований к изделию при его изготовлении.

Критерии оценки

При оценке конкурсных заданий участников необходимо учитывать следующие знания и навыки:

- умение твердотельного моделирования, CAD моделирования, понимание

технических деталей, умение читать чертежи;

- знание программы для создания трехмерных моделей, создание трехмерного проекта модели;

- умение работать с 3D принтером, станками с ПУ, 3D сканером, ручным

электроинструментом;

- выполнение технологических требований, соблюдение требований охраны труда и организации рабочего места;

- навыки слесарной обработки: разметку, опиливание, сверление, нарезание

резьбы, притирку, доводку, пригонку собираемых деталей в узлы с последующей регулировкой и проверкой работы конструкции;

- проверка функциональности и выполнение технических требований к изделию.

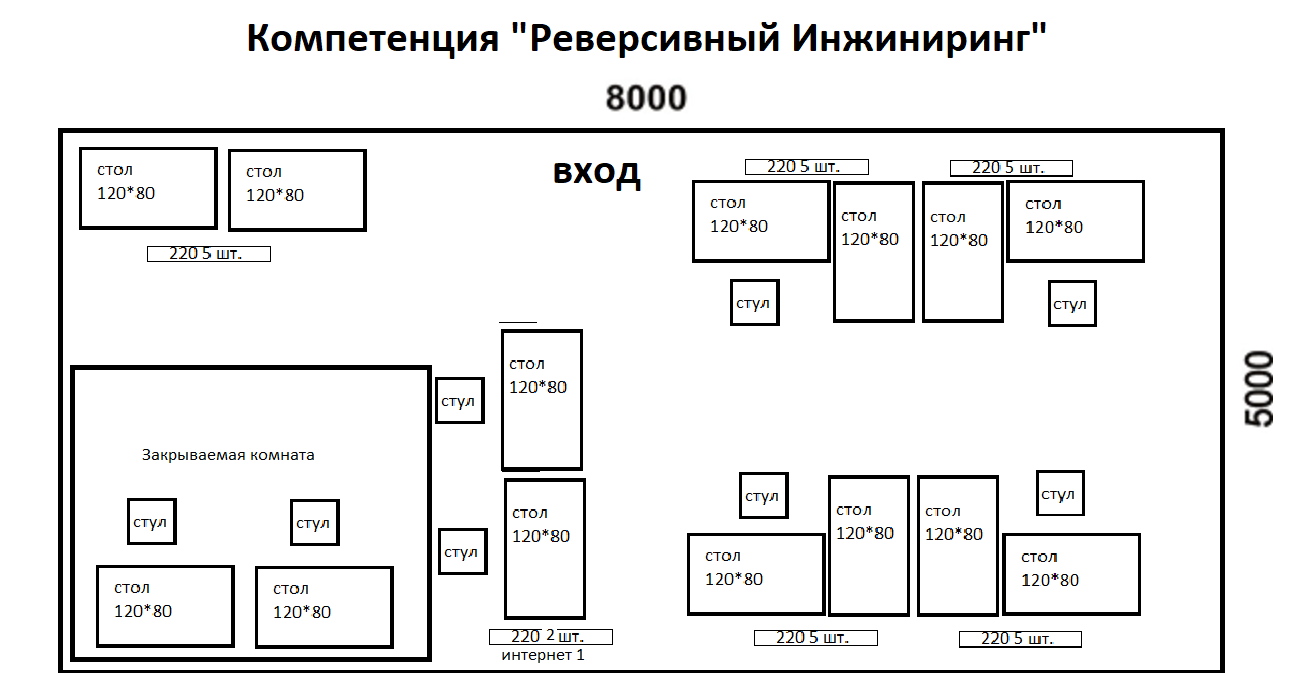

ПРЕДЛАГАЕМАЯ СХЕМА КОНКУРСНОЙ ПЛОЩАДКИ

Схема конкурсной площадки (см. иллюстрацию).
