РОССИЙСКАЯ ФЕДЕРАЦИЯ

ФЕДЕРАЛЬНАЯ СЛУЖБА
ПО ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ,
ПАТЕНТАМ И ТОВАРНЫМ ЗНАКАМ

(19)

RU

(11)

139204

(13)

U1

(51) МПК

H04N7/00 (2011.01)

(12) ПАТЕНТ НА ПОЛЕЗНУЮ МОДЕЛЬ

Статус: по данным на 27.05.2014 - действует
Пошлина: учтена за 1 год с 07.10.2013 по 07.10.2014

(21), (22) Заявка: 2013144892/28, 07.10.2013

(24) Дата начала отсчета срока действия патента:
07.10.2013

Приоритет(ы):

(22) Дата подачи заявки: 07.10.2013

(45) Опубликовано: 10.04.2014

Адрес для переписки:
607188, Нижегородская обл., г. Саров, пр. Мира, 37, ФГУП "РФЯЦ-ВНИИЭФ", начальнику УИСНТИ

(72) Автор(ы):
(RU),
(RU),
(RU),
(RU),
(RU),
(RU),
(RU),
(RU)

(73) Патентообладатель(и):
Российская Федерация, от имени которой выступает Государственная корпорация по атомной энергии "Росатом" (RU),
Федеральное государственное унитарное предприятие "Российский Федеральный ядерный центр - Всероссийский научно-исследовательский институт экспериментальной физики" - ФГУП "РФЯЦ-ВНИИЭФ" (RU)

(54) УСТРОЙСТВО ДЛЯ РЕГИСТРАЦИИ МИКРОННЫХ ЧАСТИЦ В ГАЗОДИНАМИЧЕСКОМ ПОТОКЕ


Формула полезной модели

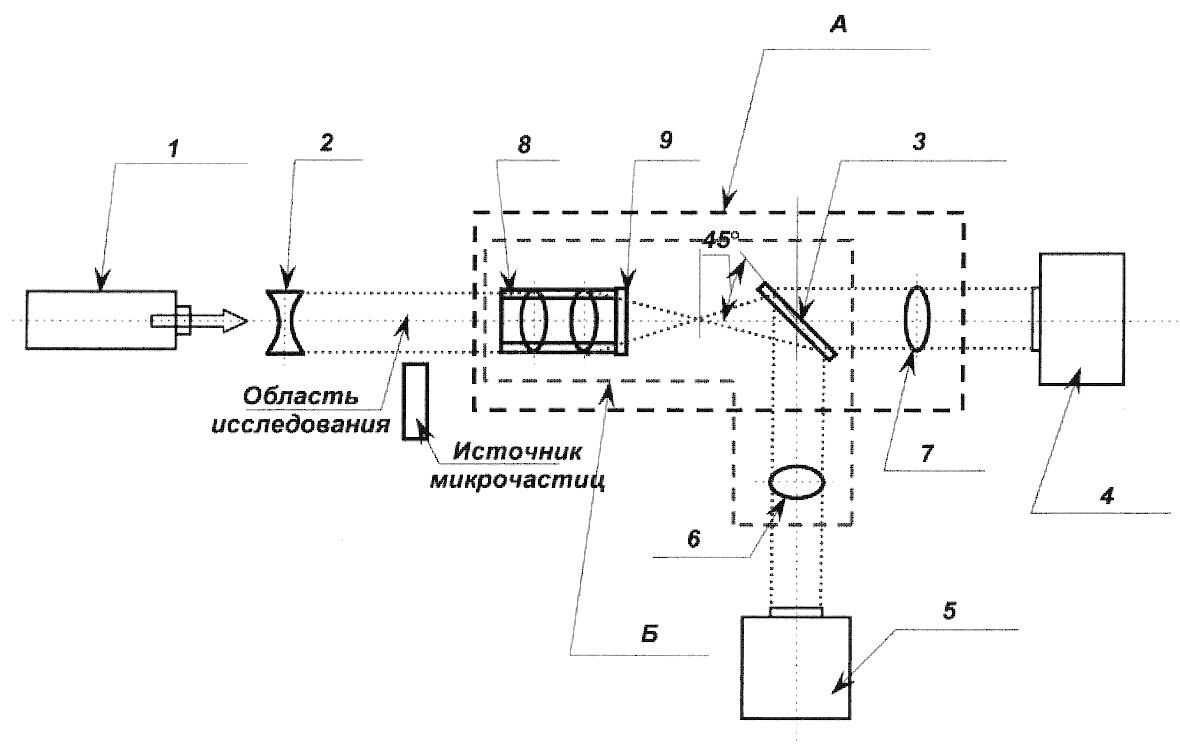

1. Устройство для регистрации микронных частиц в газодинамическом потоке, содержащее оптически связанные формирователь изображения, полупрозрачное зеркало для расщепления изображения и два канала регистрации изображения, содержащие регистрирующие элементы, отличающееся тем, что формирователь изображения выполнен из последовательно соединенных объектива и светофильтра, в каждый канал регистрации изображения дополнительно установлен окуляр с заданным коэффициентом оптического увеличения, расположенный между полупрозрачным зеркалом и соответствующим регистрирующим элементом, при этом каждый регистрирующий элемент выполнен в виде ПЗС матрицы с буферизацией столбцов с двойным затвором.

2. Устройство для регистрации изображений микронных частиц в газодинамическом потоке по п.1, отличающееся тем, что объектив выполнен с возможностью изменения фокусного расстояния.
