ТЕХНИЧЕСКОЕ ЗАДАНИЕ

НА БЛАГОУСТРОЙСТВО ДВОРОВОЙ ТЕРРИТОРИИ ПО АДРЕСУ:

г. ЧЕЛЯБИНСК, УЛ. НАБЕРЕЖНАЯ-1

г. Челябинск 2018 г.

Объемы выполняемых работ.


№

п. п.

Наименование показателей

Ед.

изм.

Показатели

1.

Устройство парковок (h=0.42м)

м2

194

2.

Асфальтирование проезда

м2

816

3.

Устройство тротуаров ( h=0.26м)

м2

208

4.

Устройство газонов

м2

15

5.

Установка МАФ

шт

1

6.

Установка скамеек

шт

14


Наименование выполняемых работ:

Минимальный перечень:

1. Асфальтирование проезда

2. Установка скамеек

Асфальтирование проезда

Все существующие покрытия дворовых проездов,  тротуаров и пешеходных дорожек (асфальтобетонные, плиточные, гравийные и др.) не должны иметь колдобин, рубцов, раковин; люки колодцев (решёток) должны находиться на уровне с проезжей частью. Покрытия, не отвечающие указанным требованиям, должны быть заменены.

Требования к производству работ по ремонту асфальтового покрытия:

Все работы выполняются в соответствии со схемой благоустройства дворовой территории (приложение № 5)

При вертикальной планировки покрытий необходимо обеспечить сток поверхностных вод до колодца системы городской ливневой канализации.

Работы по ремонту асфальтобетонного покрытия дворовых территорий проводить с использованием необходимого оборудования для расчета продольного и поперечного уклонов осевой части проезда.

Асфальт укладывать горячей смесью толщиной не менее 50 мм при среднесуточной температуре не менее + 5 0С  на сухую поверхность.

Установка технических средств организации дорожного движения – искусственных дорожных неровностей (ИДН) производится при необходимости, по согласованию с Государственным заказчиком.

При уплотнении асфальтового покрытия использовать каток весом до 8 т. Использование виброплиты допускается только в случаях, когда не возможно применение катка.

Не допускается при проведении ремонта асфальтовых покрытий:

    не допускается производство ямочного ремонта, замена полотна производится по всей ширине дороги (площадки) на длину согласованную с Государственным заказчиком и в соответствии с требованиями нормативно – правовых документов; выполнение работ без подготовки основания; нарушение температурного режима при укладке и уплотнении асфальтобетонных смесей; просветы под 3-х метровой рейкой; ширина швов между бортовыми камнями превышает 5 мм; не обеспечение требуемого коэффициента уплотнения; несоблюдение толщины слоя укладываемого покрытия; не обеспечение требуемого сцепления между слоями.

Приемка работ по ремонту асфальтового покрытия:

В обязательном порядке оформляются акты на скрытые работы.

Приемка работ по ремонту асфальтобетонного покрытия осуществляются только после получения заключения специализированной организации о качестве выполненных работ. Специализированная экспертная организация выбирается Государственным заказчиком из перечня, утвержденного Департаментом жилищно-коммунального хозяйства и благоустройства.

В случае отрицательного заключения специализированной организации, покрытие подлежат вскрытию и повторной укладки за счет средств Генерального подрядчика.

Работы по экспертной оценке качества покрытия оплачиваются Генеральным подрядчиком работ и являются обязательным условием выполнения работ по укладке асфальтобетонного покрытия.

Состав работ

№ пп

Код норматива,
Наименование,
Единица измерения

Объем

1

2

3

Раздел 1. Асфальтирование проезда

Реконструкция существующего асфальтобетонного проезда h=0,05 м (с предварительной срезкой h=0,05 м)

1


Разборка покрытий и оснований: асфальтобетонных с помощью молотков отбойных

0,408
88
48

2


Перевозка грузов автомобилями-самосвалами грузоподъемностью 10 т, работающих вне карьера, на расстояние: до 15 км I класс груза
1 т груза

97,92
0
0

3


Розлив вяжущих материалов

0,2448
121
65

4


Устройство покрытия толщиной 4 см из горячих асфальтобетонных смесей плотных мелкозернистых типа АБВ, плотность каменных материалов: 2,5-2,9 т/м3

0,816
121
65

5


На каждые 0,5 см изменения толщины покрытия добавлять или исключать: к расценке

0,816
121
65

6


Асфальтобетонные смеси дорожные, аэродромные и асфальтобетон (горячие и теплые для плотного асфальтобетона мелко и крупнозернистые, песчаные), марка I, тип Б
т

98,58
121
65

2. Установка скамеек

Требования к производству работ по установке скамеек:

Все работы выполняются в соответствии со схемой благоустройства дворовой территории (приложение № 5)

Спецификация, внешний вид, цветовое решение МАФ определяется Государственным заказчиком в соответствии со следующими параметрами.

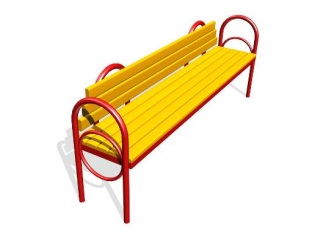

Скамья со спинкой на металлических ножках, габаритные размеры не менее 1700х400х900. Для окраски металлических изделий должны применяться порошковые красители в заводских условиях. Деревянные изделия должны быть тщательно отшлифованы и окрашены в 2 слоя профессиональными двухкомпонентными красками, устойчивыми к истиранию и действию ультрафиолета.


Состав работ.

Раздел 2. Установка скамеек

7


Скамейка со спинкой на металлических ножках с установкой
шт

14
0
0

Дополнительный перечень:

1. Устройство парковок.

2. Устройство тротуаров.

3. Устройство газонов.

4. Установка МАФ.

Требования к производству работ:

1. Устройство парковок.

Все работы выполняются в соответствии со схемой благоустройства дворовой территории (приложение № 5)


Состав работ

Раздел 1. Устройство парковок

Подготовительные работы

1


Разборка бортовых камней: на бетонном основании

0,58
121
65

2


Погрузочные работы при автомобильных перевозках: мусора строительного с погрузкой экскаваторами емкостью ковша до 0,5 м3

5,9856
0
0

3


Перевозка грузов автомобилями-самосвалами грузоподъемностью 10 т, работающих вне карьера, на расстояние: до 15 км I класс груза

5,99
0
0

Установка бортового камня

4


Установка бортовых камней бетонных: при других видах покрытий

0,89
121
65

5


Камни бортовые БР 100.30.15 /бетон В30 (М400), объем 0,043 м3/

89
121
65

6


Засыпка вручную траншей, пазух котлованов и ям, группа грунтов: 2

0,052
61
31

7


Готовые песчано-щебеночные смеси марка Др. 8, размер зерен 70-40, сорт 2

5,2
61
31

Устройство парковок (с покрытием на щебеночном основании h=0,42 м)

8


Устройство покрытия толщиной 4 см из горячих асфальтобетонных смесей плотных мелкозернистых типа АБВ, плотность каменных материалов: 2,5-2,9 т/м3

0,194
121
65

9


Асфальтобетонные смеси дорожные, аэродромные и асфальтобетон (горячие и теплые для плотного асфальтобетона мелко и крупнозернистые, песчаные), марка I, тип Б

18,74
121
65

10


Розлив вяжущих материалов 0,3 л/м2

0,0582
121
65

11


Устройство покрытия толщиной 4 см из горячих асфальтобетонных смесей пористых крупнозернистых, плотность каменных материалов: 2,5-2,9 т/м3

0,194
121
65

12


На каждые 0,5 см изменения толщины покрытия добавлять или исключать к расценкам

0,194
121
65

13


Асфальтобетонные смеси дорожные, аэродромные и асфальтобетон (горячие и теплые для пористого асфальтобетона щебеночные и гравийные), марка I

26,952
121
65

14


Розлив вяжущих материалов 0,8 п/м2

0,1552
121
65

15


Устройство оснований толщиной 15 см из щебня фракции 40-70 мм при укатке каменных материалов с пределом прочности на сжатие свыше 98,1 МПа (1000 кгс/см2): однослойных

0,194
121
65

16


На каждый 1 см изменения толщины слоя добавлять или исключать к расценкам

0,194
121
65

17


Устройство подстилающих и выравнивающих слоев оснований: из песчано-гравийной смеси, дресвы

0,223
121
65

18


Смесь песчано-гравийная природная обогащенная с содержанием гравия 15-25 %

272,06
121
65

2. Устройство тротуаров.

Требования к производству работ:

Все работы выполняются в соответствии со схемой благоустройства дворовой территории (приложение № 5)

Работы по устройству пешеходных дорожек из асфальтобетонного покрытия с установкой садового бортового камня должны выполняться с использованием материалов, имеющих соответствие с ГОСТом или иметь сертификат качества Покрытие должно соответствовать требованиям норм ровности, быть прочным. Садовый бортовой камень не должен быть занижен, иметь сколы. Вертикальная планировка покрытий должна обеспечивать сток поверхностных вод, не допускать скопление и стояние воды на дорожках. Работы должны производиться в соответствии с Техническими требованиями на проведение дорожных покрытий.

Состав работ

Раздел 2. Устройство тротуаров

Установка бортового камня

19


Разработка грунта вручную в траншеях глубиной до 2 м без креплений с откосами, группа грунтов: 2
100 м3 грунта

0,051
0
0

20


Установка бортовых камней бетонных: при других видах покрытий

2,43
121
65

21


Камни бортовые БР 100.20.8 /бетон В22,5 (М300), объем 0,016 м3/

243
121
65

22


Засыпка вручную траншей, пазух котлованов и ям, группа грунтов: 2

0,045
61
31

23


Готовые песчано-щебеночные смеси марка Др. 8, размер зерен 70-40, сорт 2

5,49
61
31

Устройство тротуаров h=0,26 м

24


Устройство подстилающих и выравнивающих слоев оснований: из песчано-гравийной смеси, дресвы

0,208
121
65

25


Готовые песчано-щебеночные смеси марка Др. 8, размер зерен 70-40, сорт 2

25,376
121
65

26


Устройство оснований толщиной 15 см из щебня фракции 40-70 мм при укатке каменных материалов с пределом прочности на сжатие свыше 98,1 МПа (1000 кгс/см2): однослойных

0,208
121
65

27


На каждый 1 см изменения толщины слоя добавлять или исключать к расценкам

-0,208
121
65

28


Розлив вяжущих материалов 2,5 л/м2

0,52
121
65

29


Устройство асфальтобетонных покрытий дорожек и тротуаров двухслойных: нижний слой из крупнозернистой асфальтобетонной смеси толщиной 4,5 см

2,08
121
65

30


Асфальтобетонные смеси дорожные, аэродромные и асфальтобетон (горячие и теплые для плотного асфальтобетона мелко и крупнозернистые, песчаные), марка I, тип Б

22,26
121
65


3. Устройство газонов.

Требования к производству работ:

Все работы выполняются в соответствии со схемой благоустройства дворовой территории (приложение № 5)

К моменту сдачи объекта на газоне должен быть ровный травяной покров без проплешин и размывов.


Состав работ

Раздел 3. Устройство газонов

31


Подготовка почвы для устройства партерного и обыкновенного газона с внесением растительной земли слоем 15 см: механизированным способом

0,105
88
61

32


На каждые 5 см изменения толщины слоя добавлять или исключать к расценкам

0,105
88
61

33


Подготовка почвы для устройства партерного и обыкновенного газона с внесением растительной земли слоем 15 см: вручную

0,045
88
61

34


На каждые 5 см изменения толщины слоя добавлять или исключать

0,045
88
61

35


Посев газонов партерных, мавританских и обыкновенных вручную

0,15
88
61

4. Установка МАФ.

Требования к производству работ:

Все работы выполняются в соответствии со схемой благоустройства дворовой территории (приложение № 5)

Установка детского игрового комплекса

Спецификация, внешний вид, цветовое решение МАФ определяется Государственным заказчиком в соответствии со следующими параметрами:

Опорные столбы новых малых архитектурных форм закапываются в землю на глубину указанную в технических условиях к устанавливаемому оборудованию, но не менее 0,7 м, бетонируются, поверхность лунки засыпается материалом основания площадки, где производится установка.

Требования к детскому оборудованию:

Игровое оборудование детских площадок должно быть сертифицировано на основании Постановления Правительства от 01.01.2001 г. N 982 и соответствовать требованиям ГОСТ.

Конструкция детского игрового оборудования должна быть максимально безопасна для детей:

- металлические детали иметь плавные радиусы и тщательную обработку швов;

- выступающие гайки и болты должны быть закрыты заглушками;

- все закладные детали оборудования должны крепиться на фундаменты;

- оборудование для лазания не должно быть выше 4-х метров. Поручни должны полностью охватываться рукой для поддержки диаметром не менее 33 мм;

- в игровой зоне, находящейся на высоте, для защиты детей от падения должны быть предусмотрены предохраняющие перила или барьеры;

- размеры отверстий, сеток и др. не должны представлять собой опасность для застревания пальцев рук, ног, головы ребенка.

Все используемые для изготовления детского игрового оборудования материалы должны соответствовать санитарным нормам и требованиям, должны обладать необходимой прочностью и износостойкостью, выдерживать рассчитанную на данное изделие механическую нагрузку не менее гарантийного срока.

Для окраски металлических изделий должны применяться порошковые красители в заводских условиях. Деревянные изделия должны быть тщательно отшлифованы и окрашены в 2 слоя профессиональными двухкомпонентными красками, устойчивыми к истиранию и действию ультрафиолета.

Используемые материалы: фанера березовая ФСФ (повышенной влагостойкости); фанера ламинированная; брус деревянный; лист металлический нержавеющий; труба металлическая;

Лакокрасочное покрытие: металл - полимерно-порошковое по каталогу RAL. Дерево - трехкомпонентная краска, повышенной стойкости к сложным погодным условиям, истиранию, воздействию ультрафиолета.

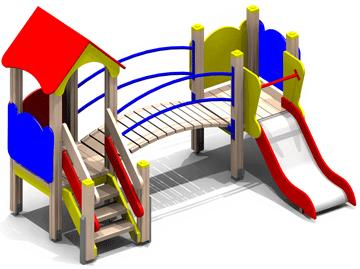

Комплекс состоит из горки, домика. Городок изготовлен из экологически чистых, сертифицированных материалов высокого качества согласно нормам и правилам ГОСТ, окрашен в яркие цвета, что порадует и привлечет внимание детишек.

Влагостойкая фанера, антивандальное исполнение, качественные европейские лакокрасочные покрытия позволят прослужить комплексу долгие годы, несмотря на все воздействия окружающей среды.

Детский игровой комплекс 4,  габаритные размеры не менее 3225х2070х2280


Состав работ

Раздел 4. Установка МАФ

37


Детский игровой комплекс 4 с установкой

1
88
61
