Краткая характеристика горизонтальной скважины на Усть-Сильгинском месторождении

Проектная конструкция скважины

На пласт Ю1 (вертикаль 2295м)

Наименование обсадной колоны

Диаметр

Интервал спуска, м

мм

по вертикали

по стволу

от

до

от

до

Направлени

323,9

0

50

0

50

Кондуктор

244,5

0

1000

0

1280

Эксплуатационная

168,3

0

2240

0

3600

Хвостовик

114,3

2237

2295

3550

4100

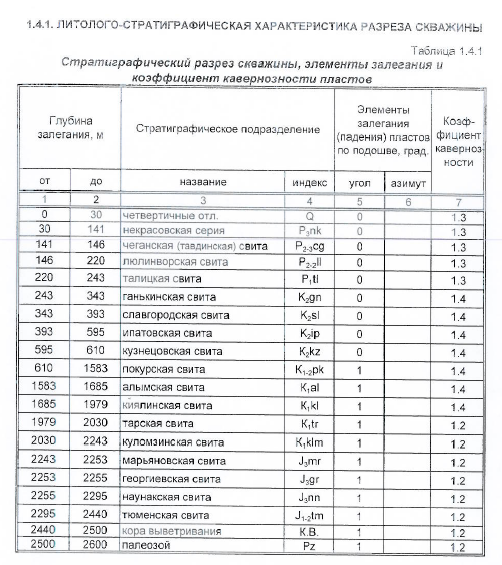

ЛИТОЛОГО-СТРАТИГРАФИЧЕСКАЯ ХАРАКТЕРИСТИКА РАЗРЕЗА СКВАЖИНЫ (по TVD)

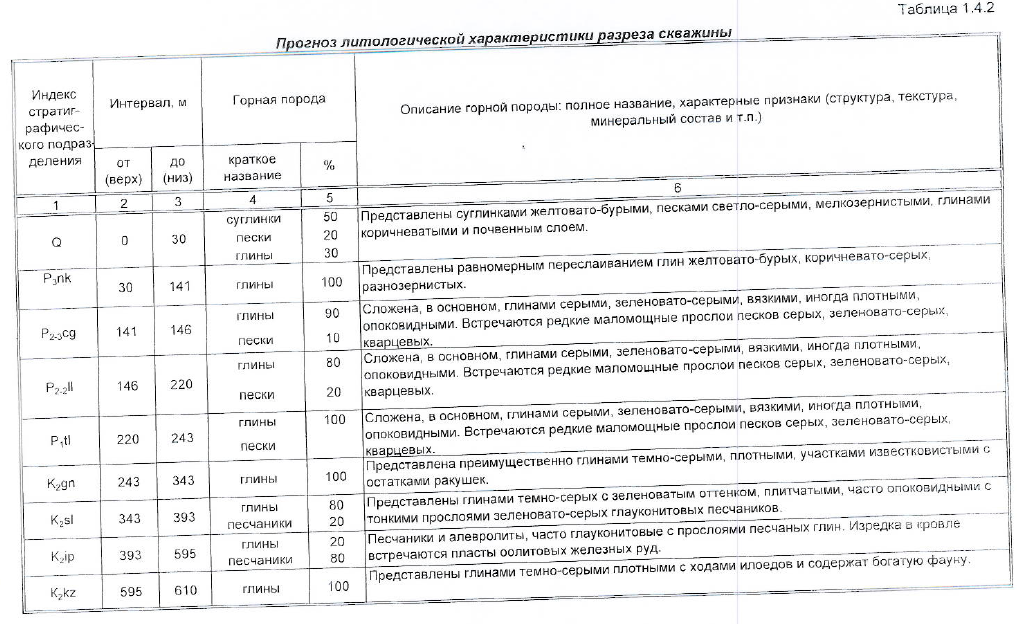

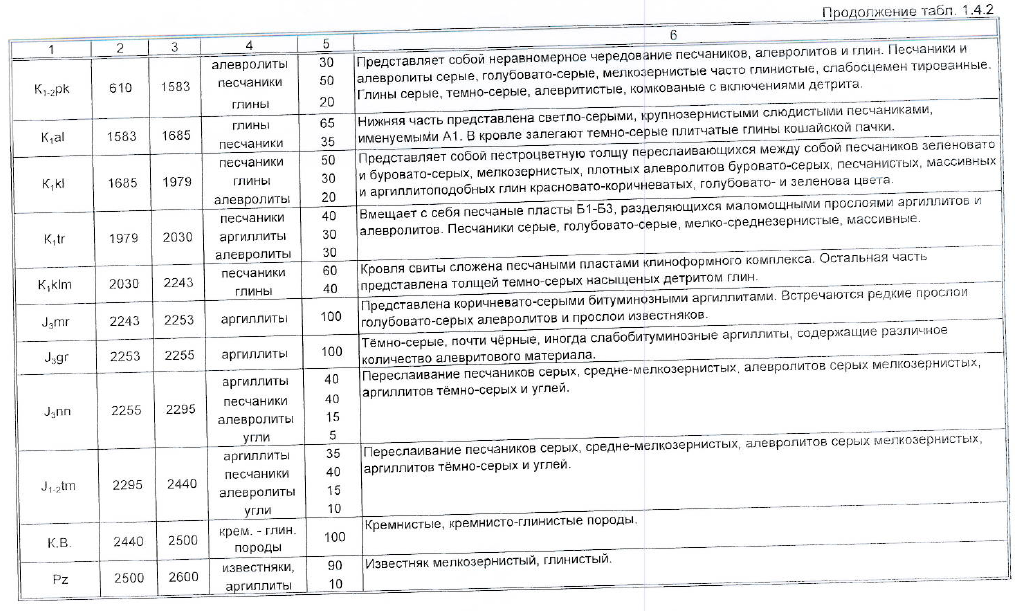

ЛИТОЛОГИЧЕСКАЯ ХАРАКТЕРИСТИКА РАЗРЕЗА СКВАЖИНЫ (по TVD)

Схема автодорог

Месторождение находится в Каргасокском районе Томской области, ближайшая вертолётная площадка п. Каргасок.
