Задача 1.
Необходимо рассчитать винтовую цилиндрическую пружину растяжения для зубчатого колеса с выборкой мертвого хода. Зубчатое колесо является выходной ступенью одноступенчатой зубчатой передачи.
Исходные данные:
Мощность на входе: Pвх = 24 Вт
Скорость на выходе: nвых = 230 об\мин
Передаточное отношение: i12 = 6,6
Примечания:
Расстояние от оси зубчатого колеса до центральной оси пружины принять равным 2/3 радиуса делительной окружности колеса. Смещение частей составного колеса при совмещении с сопряженным колесом принять равным 3 шагам зубчатого колеса. Число зубьев для входного зубчатого колеса(шестерни) принять равным 20. Значение модуля зацепления принять равным 1,0 мм, а коэффициента полезного действия 0,98.Задача 2.

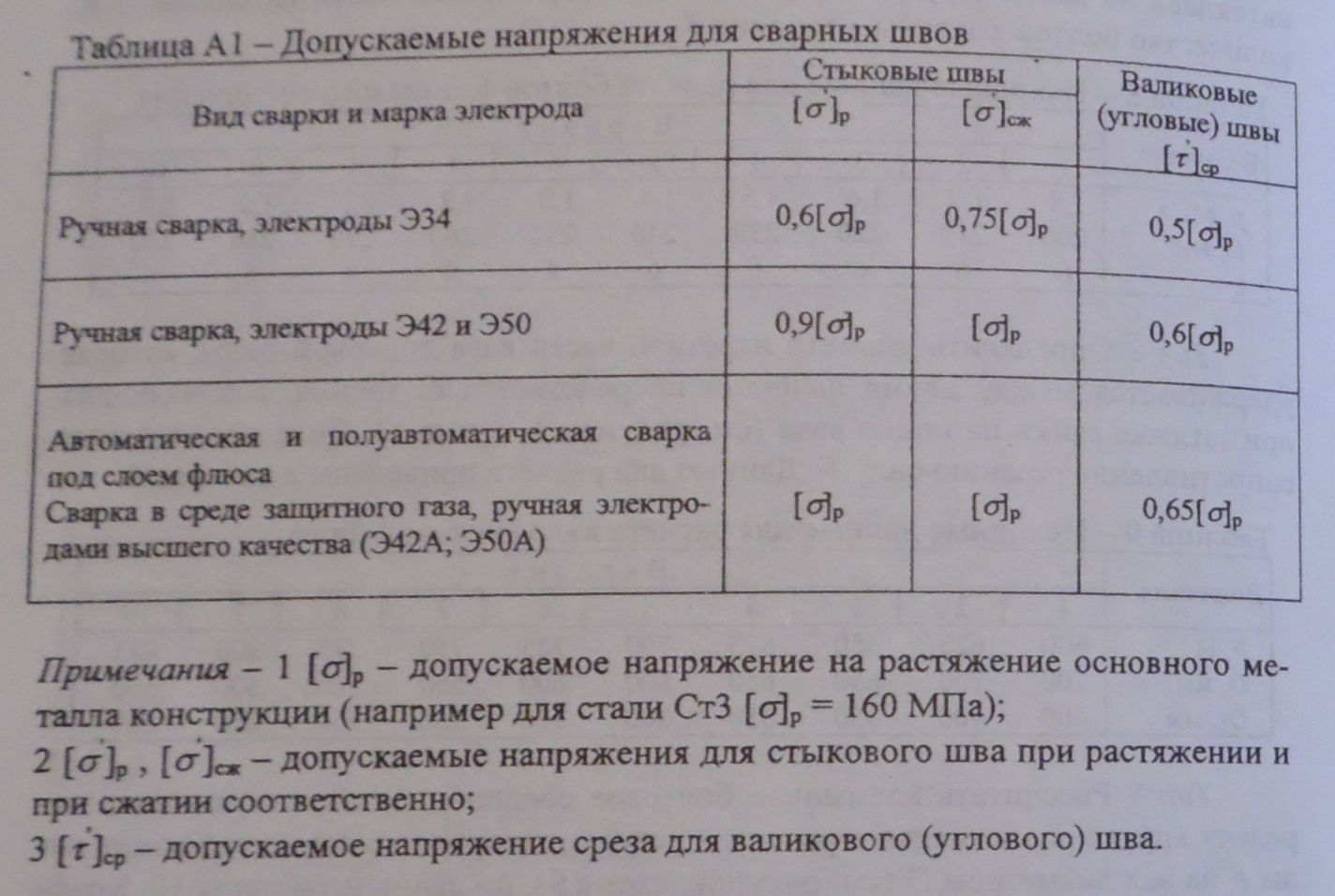

Рассчитать сварное соединение, крепящее опорный цилиндр шириной 160 см к стальной плите. Материал электрода и метод сварки назначить самостоятельно.
Исходные данные:
F = 28 кН
l = 600 мм

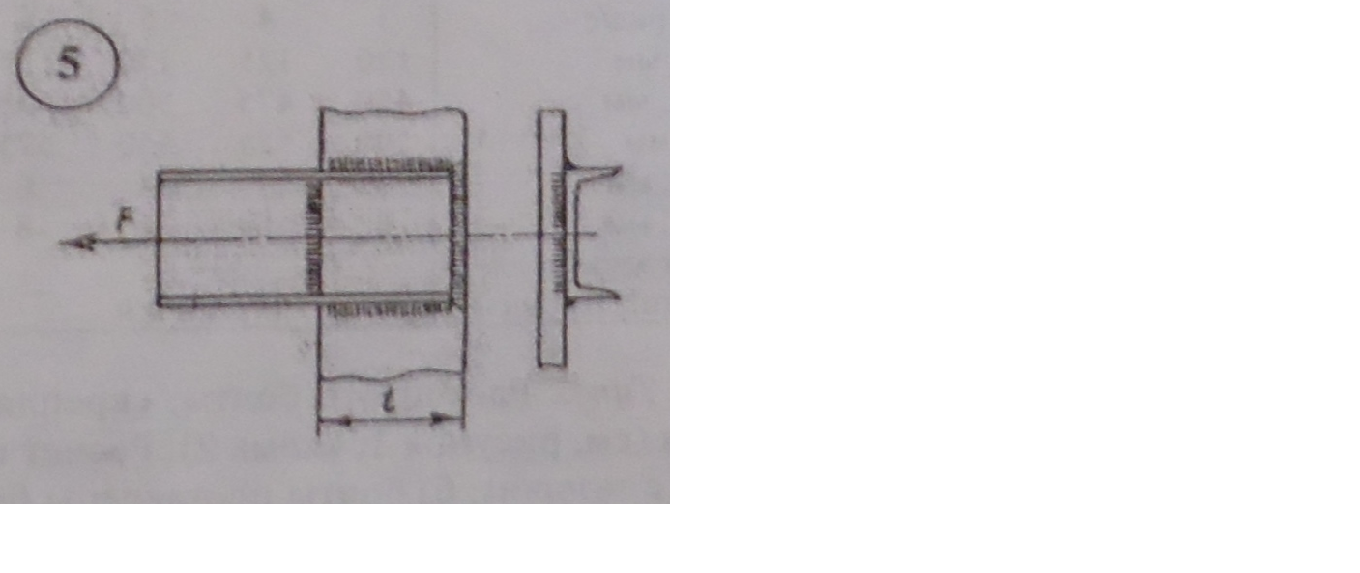

Схема:
Примечание:
