ОРГАНИЗАЦИЯ ПЕРИОДИЧЕСКОГО МОНИТОРИНГА НА УСТРОЙСТВАХ АВТОМАТИКИ И ТЕЛЕМЕХАНИКИ С ПОМОЩЬЮ ТЕПЛОВИЗИОННОГО КОНТРОЛЯ

А. А. ЖВИКОВА1, В. Н. ОВЧАРУК2 (НАУЧНЫЙ РУКОВОДИТЕЛЬ)

1ФГБОУ ВО «ДАЛЬНЕВОСТОЧНЫЙ ГОСУДАРСТВЕННЫЙ УНИВЕРСИТЕТ ПУТЕЙ СООБЩЕНИЯ»

2ФГБОУ ВПО «ТИХООКЕАНСКИЙ ГОСУДАРСТВЕННЫЙ УНИВЕРСИТЕТ»

E-MAIL: *****@***RU

АННОТАЦИЯ: В СТАТЬЕ РАССМОТРЕНЫ РЕЗУЛЬТАТЫ ТЕПЛОВИЗИОННОГО КОНТРОЛЯ УСТРОЙСТВ АВТОМАТИКИ И ТЕЛЕМЕХАНИКИ НА Ж. Д. ТРАНСПОРТЕ. ОПИСЫВАЕТСЯ РАЗРАБОТАННАЯ С ПОМОЩЬЮ СРЕДЫ ПРОГРАММИРОВАНИЯ LABVIEW ПРОГРАММА ОБРАБОТКИ ИНФОРМАЦИИ ПОЛУЧАЕМОЙ С ПОМОЩЬЮ ТЕПЛОВИЗОРА. ОПРЕДЕЛЕНЫ ОПАСНЫЕ И ЧАСТО ПОДВЕРЖЕННЫЕ ОТКАЗАМ УСТРОЙСТВА АВТОМАТИКИ И ТЕЛЕМЕХАНИКИ. ПРОАНАЛИЗИРОВАНЫ РЕЗУЛЬТАТЫ ПОСТОЯННОГО И ПЕРИОДИЧЕСКОГО МОНИТОРИНГА И ЕГО РЕАЛИЗАЦИЯ НА УСТРОЙСТВАХ АВТОМАТИКИ И ТЕЛЕМЕХАНИКИ.

ТЕПЛОВОЙ КОНТРОЛЬ – ЯВЛЯЕТСЯ ОДНИМ ИЗ МЕТОДОВ НЕРАЗРУШАЮЩЕГО КОНТРОЛЯ, ОСНОВАННЫЙ НА АНАЛИЗЕ ТЕМПЕРАТУРНЫХ ХАРАКТЕРИСТИК БЕЗ ВЫВОДА ИЗ СТРОЯ ИЛИ ДЕМОНТАЖА КОНТРОЛИРУЕМОГО УСТРОЙСТВА. В НАСТОЯЩЕЕ ВРЕМЯ ТЕПЛОВИЗИОННЫЙ КОНТРОЛЬ ШИРОКО РАСПРОСТРАНЕН В МЕДИЦИНЕ, СТРОИТЕЛЬСТВЕ, ПРОМЫШЛЕННОСТИ И ВО МНОГОМ ДРУГОМ, ВЕДЬ, ГЛАВНЫМ ПРЕИМУЩЕСТВОМ ЯВЛЯЕТСЯ ПОЭЛЕМЕНТНАЯ И ОБЩАЯ ДИАГНОСТИКА УСТРОЙСТВ БЕЗ ЕГО ВЫКЛЮЧЕНИЯ И ДЕМОНТАЖА. ДИСТАНЦИОННО НАБЛЮДАТЬ ЗА ИЗМЕНЕНИЕМ ТЕМПЕРАТУРНЫХ ХАРАКТЕРИСТИК ОБЪЕКТА ПОЗВОЛИТ СОКРАТИТЬ ОТКАЗЫ В УСТРОЙСТВАХ И ОТСЛЕДИТЬ ДИНАМИКУ ИЗМЕНЕНИЯ И ОПРЕДЕЛИТЬ ПРИЧИНУ НЕИСПРАВНОСТИ ДО ОТКАЗА. ИМЕННО ЭТО И ЯВЛЯЕТСЯ ГЛАВНЫМ ПРЕИМУЩЕСТВОМ ТЕПЛОВИЗИОННОГО КОНТРОЛЯ. СРЕДСТВО, С ПОМОЩЬЮ КОТОРОГО ПРОИСХОДИТ СБОР ИНФОРМАЦИИ С ОБЪЕКТА, ЯВЛЯЕТСЯ ТЕПЛОВИЗОР.

ДЛЯ ОПРЕДЕЛЕНИЯ ТЕМПЕРАТУРНЫХ ХАРАКТЕРИСТИК УСТРОЙСТВ АВТОМАТИКИ И ТЕЛЕМЕХАНИКИ НА ЖЕЛЕЗНОДОРОЖНОМ ТРАНСПОРТЕ ИСПОЛЬЗУЕТСЯ ТЕПЛОВИЗОР TESTO 881-1. ТЕПЛОВИЗОР ВНЕДРЕН ВЗАМЕН ПРИБОРА «КЕЛЬВИН» ОКОЛО 3 ЛЕТ НАЗАД. В НАСТОЯЩЕЕ ВРЕМЯ ПЕРСОНАЛ НЕ ЗНАЕТ ВСЕХ ПРЕИМУЩЕСТВ РАБОТЫ С ТЕПЛОВИЗОР И ПОЛЬЗУЕТСЯ ИМ РЕДКО. НО ЕСЛИ ИСПОЛЬЗОВАТЬ ВСЕ ФУНКЦИИ ТЕПЛОВИЗОРА И ДОПОЛНИТЬ ОПРЕДЕЛЕННЫМИ ПРОГРАММНЫМИ ОБЕСПЕЧЕНИЯМИ И МЕТОДАМИ ИСПОЛЬЗОВАНИЯ, ТО МОЖНО НАМНОГО УМЕНЬШИТЬ ОТКАЗЫ В УСТРОЙСТВАХ И СОКРАТИТЬ ВРЕМЯ ПЕРСОНАЛА НА АНАЛИЗ И ОБРАБОТКУ ТЕРМОГРАММ. ДЛЯ ОБРАБОТКИ И АНАЛИЗА РАЗРАБОТАНА РАБОЧАЯ ПРОГРАММА, КОТОРАЯ ОБЛЕГЧИТ РАБОТУ ПЕРСОНАЛУ И ВОЗМОЖНА МОНИТОРИНГА УСТРОЙСТВ.

РАБОЧАЯ ПРОГРАММА РАЗРАБОТАНА В СРЕДЕ ПРОГРАММИРОВАНИЯ NI LABVIEW 2013 ДЛЯ АНАЛИЗА И ОБРАБОТКИ ИНФОРМАЦИИ ПОЛУЧАЕМОЙ С ПОМОЩЬЮ ТЕПЛОВИЗОРА. ТАК ЖЕ ОНА МОЖЕТ ИСПОЛЬЗОВАТЬСЯ ДЛЯ ПОСТОЯННОГО МОНИТОРИНГА УСТРОЙСТВ АВТОМАТИКИ И ТЕЛЕМЕХАНИКИ. НА РИС. 1. ПРЕДСТАВЛЕНА ЛИЦЕВАЯ ПАНЕЛЬ РАБОЧЕЙ ПРОГРАММЫ.

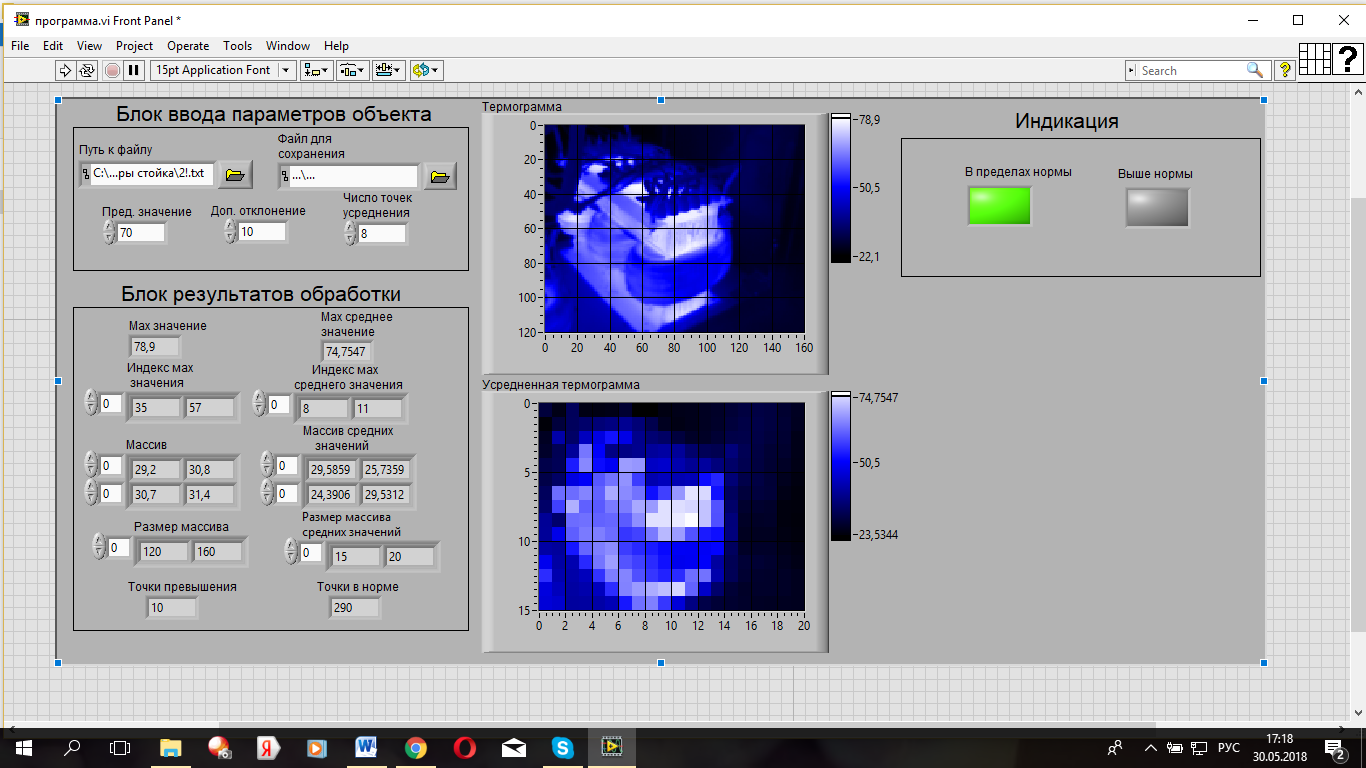

РИС. 1. ЛИЦЕВАЯ ПАНЕЛЬ РАБОЧЕЙ ПРОГРАММЫ

ЛИЦЕВАЯ ПАНЕЛЬ СОСТОИТ ИЗ 3 БЛОКОВ И 2 ГРАФИКОВ ИНТЕНСИВНОСТИ. БЛОК ПАРАМЕТРОВ ОБЪЕКТА СОСТОИТ ИЗ ДАННЫХ, КОТОРЫЕ ВВОДЯТСЯ ДЛЯ КАЖДОГО УСТРОЙСТВА ИСХОДЯ ИЗ ТЕХНОЛОГИЧЕСКОЙ ИНСТРУКЦИИ [1,2] И ТЕПЛОВЫХ ХАРАКТЕРИСТИК ИССЛЕДУЕМОГО ОБЪЕКТА. ТАКИЕ ДАННЫЕ КАК ПРЕДЕЛЬНАЯ ТЕМПЕРАТУРА, ОТКЛОНЕНИЕ, КОТОРОЕ МОЖНО ХАРАКТЕРИЗОВАТЬ, КАК ПРЕДОТКАЗНОЕ СОСТОЯНИЕ ОБЪЕКТА И ССЫЛКИ НА ТЕКСТОВЫЙ ФАЙЛ С ТЕРМОГРАММОЙ И ДОКУМЕНТ, КУДА ИДЕТ ЗАПИСЬ ОТЧЕТА. БЛОК РЕЗУЛЬТАТОВ ОБРАБОТКИ СОСТОИТ ИЗ ОСНОВНЫХ ПАРАМЕТРОВ, ИЗ КОТОРЫХ ФОРМИРУЕТСЯ ОТЧЕТ О ПРОВЕДЕННЫХ ИЗМЕРЕНИЯХ. ЭТО МАКСИМАЛЬНЫЕ ЗНАЧЕНИЯ НА ГРАФИКАХ ИНТЕНСИВНОСТИ, ИНДЕКСЫ МАКСИМАЛЬНЫХ ЗНАЧЕНИЙ, МАССИВЫ ЗНАЧЕНИЙ, РАЗМЕРЫ МАССИВОВ, КОЛИЧЕСТВО ТОЧЕК ПРЕВЫШЕНИЯ И ТОЧЕК В НОРМЕ. ИНДИКАЦИЯ ВИЗУАЛЬНО ПОКАЗЫВАЕТ СОСТОЯНИЕ ИССЛЕДУЕМОГО ОБЪЕКТА. ЗЕЛЕНАЯ ЛАМПОЧКА В ПРЕДЕЛАХ НОРМЫ – ЕСТЬ КАКОЕ ТО ПРЕВЫШЕНИЕ, НО ОНО НАХОДИТЬСЯ В ПРЕДЕЛАХ НОРМЫ И ХАРАКТЕРИЗУЕТСЯ КАК ПОМЕХА ИЛИ ПРЕДОТКАЗНОЕ СОСТОЯНИЕ. КРАСНАЯ ЛАМПОЧКА ВЫШЕ НОРМЫ – ХАРАКТЕРИЗУЕТСЯ КАК НЕИСПРАВНОСТЬ И ТРЕБУЕТ УЖЕ ПРИНЯТИЕ МЕР ПО ИСПРАВЛЕНИЮ. ТЕРМОГРАММА – ЭТО МАССИВ ДАННЫХ С ТЕПЛОВИЗОРА В ВИДЕ МАССИВА. УСРЕДНЕННАЯ ТЕРМОГРАММА – УСТРАНЯЕТ ПОМЕХИ И ОПРЕДЕЛЯЕТ ОБЛАСТЬ НЕИСПРАВНЫХ ТЕМПЕРАТУР.

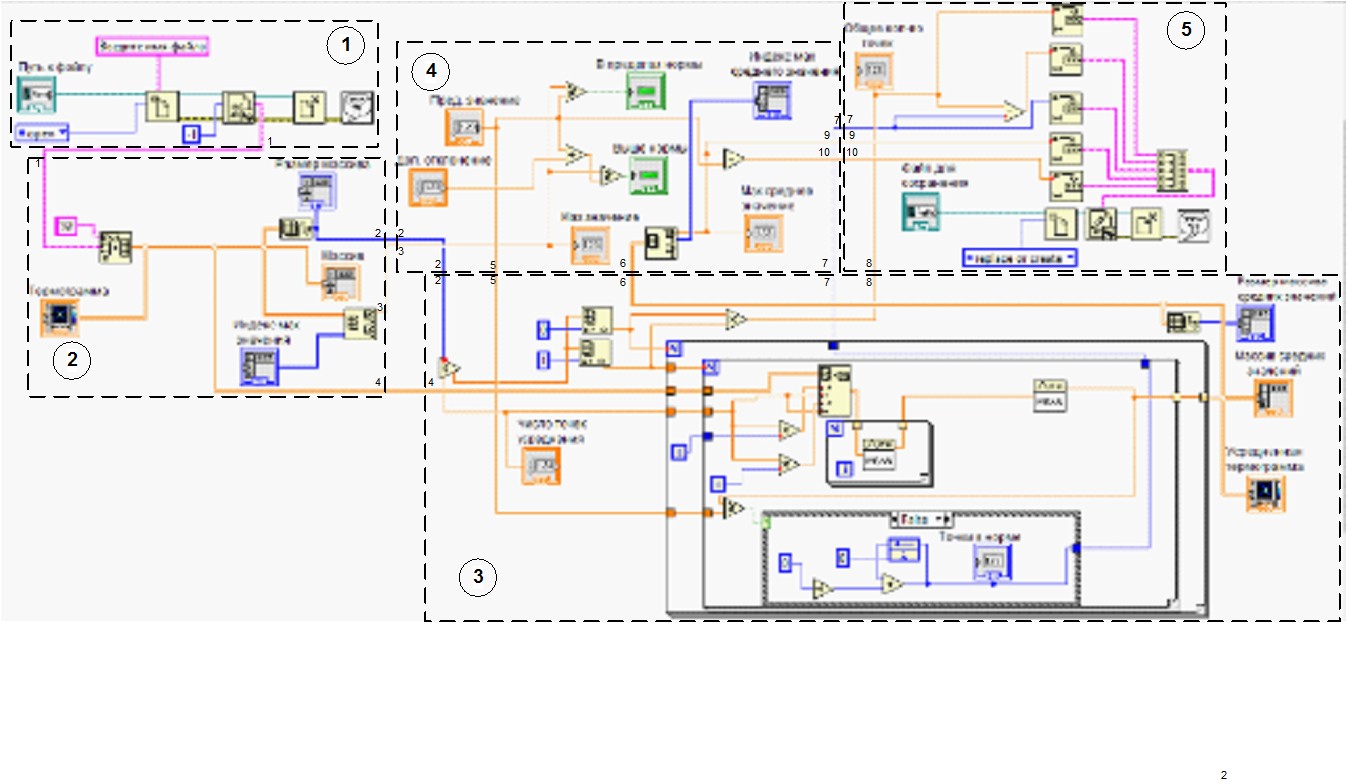

РИС. 2. БЛОК-ДИАГРАММА РАБОЧЕЙ ПРОГРАММЫ

БЛОК-ДИАГРАММА РАБОЧЕЙ ПРОГРАММЫ ПРЕДСТАВЛЕНА НА РИС. 2., КОТОРАЯ РАЗДЕЛЕНА НА 5 ЧАСТЕЙ:

1 – «СЧИТЫВАНИЕ С ФАЙЛА», ВЫПОЛНЯЕТ ФУНКЦИИ СЧИТЫВАНИЯ С ФАЙЛА ИНФОРМАЦИИ, В СЛУЧАЕ ЕСЛИ ДАННОЕ ЗНАЧЕНИЕ ПУСТОЕ, ТО ВЫДАЕТСЯ ОШИБКА;

2 – «ПРЕОБРАЗОВАНИЯ», ПРЕОБРАЗОВАЕТ В МАССИВ ФАЙЛ ТЕРМОГРАММЫ. С МАССИВОМ ЛЕГЧЕ ПРОВОДИТЬ, КАКИЕ ЛИБО ОПЕРАЦИИ ПО ОБРАБОТКЕ, ПОТОМУ ЧТО ДАННЫЕ ПРЕДСТАВЛЕНЫ БОЛЕЕ ТОЧНО В КАЖДОЙ ТОЧКЕ И ВИДНО ЛЮБОЕ ПРЕВЫШЕНИЕ НОРМЫ;

3 – «УСРЕДНЕНИЕ» – ВЫПОЛНЯЕТ ФУНКЦИЮ УСРЕДНЕНИЯ И СОЗДАНИЯ УСРЕДНЕННОЙ ТЕРМОГРАММЫ;

4 – «ИНДИКАЦИЯ» – ФУНКЦИЯ СРАВНЕНИЯ МАКСИМАЛЬНЫХ ТЕМПЕРАТУР С ПРЕДЕЛЬНЫМИ ЗНАЧЕНИЯМИ ТЕМПЕРАТУР И ОПОВЕЩЕНИЕ В СЛУЧАЕ ЛОЖНОГО ЗНАЧЕНИЯ;

5 – «ЗАПИСЬ В ФАЙЛ» – ФОРМИРОВАНИЕ ОТЧЕТА, КОТОРЫЙ СОСТОИТ ИЗ МАКСИМАЛЬНЫХ ТЕМПЕРАТУР, ТОЧЕК ПРЕВЫШЕНИЯ И Т. Д.

РАБОЧАЯ ПРОГРАММА УПРОЩАЕТ РАБОТУ ПЕРСОНАЛУ, СОКРАЩАЕТ ВРЕМЯ НА ОБРАБОТКУ И АНАЛИЗ ТЕРМОГРАММ, ПОЛУЧАЕМЫХ С ТЕПЛОВИЗОРА. СРЕДА ПРОГРАММИРОВАНИЯ, В КОТОРОЙ РАЗРАБОТАНА ПРОГРАММА, ПРОСТА И ЛЕГКА В СВОЕМ УПРАВЛЕНИИ, ЧТО ДАЕТ ЕЩЕ ОДНО ПРЕИМУЩЕСТВО, КАК ТО, ЧТО ДЛЯ РАБОТЫ В НЕЙ НЕ ТРЕБУЕТСЯ СПЕЦИАЛЬНЫЙ ЧЕЛОВЕК, КОТОРЫЙ СПЕЦИАЛЬНО ОБУЧЕН ДЛЯ РАБОТЫ С ПРОГРАММОЙ.

ПЕРЕД НАЧАЛОМ РАБОТЫ ПРОВЕРЯЕТСЯ ТЕМПЕРАТУРА ОКРУЖАЮЩЕЙ СРЕДЫ В ПОМЕЩЕНИИ, ТАК КАК МНОГИЕ ПОКАЗАТЕЛИ СРАВНИВАЮТСЯ ИСХОДЯ ИЗ ТЕМПЕРАТУРЫ В ПОМЕЩЕНИИ. РАБОТА ВЫПОЛНЯЕТСЯ БРИГАДОЙ, СОСТОЯЩЕЙ НЕ МЕНЕЕ ЧЕМ ИЗ ДВУХ РАБОТНИКОВ – СТАРШИМ ЭЛЕКТРОМЕХАНИКОМ И ПОСТОВЫМ ЭЛЕКТРОМЕХАНИКОМ. ЧЛЕНЫ БРИГАДЫ ДОЛЖНЫ БЫТЬ ПРОИНСТРУКТИРОВАНЫ В УСТАНОВЛЕННОМ ПОРЯДКЕ, А ТАК ЖЕ ОЗНАКОМЛЕНЫ С ИНСТРУКЦИЕЙ ПО РАБОТЕ С ТЕПЛОВИЗОРОМ. МЕСТО ДОЛЖНО БЫТЬ ОСВЕЩЕНО ИЛИ, ПРИ НЕДОСТАТОЧНОМ СВЕТЕ, ИСПОЛЬЗУЮТСЯ СВЕТОВЫЕ ЛАМПЫ. ИЗМЕРЕНИЯ ТЕМПЕРАТУРЫ ОБЪЕКТОВ ПРОИЗВОДЯТСЯ НА РАССТОЯНИИ ОТ ОБЪЕКТА ИЗМЕРЕНИЙ В ПРЕДЕЛАХ 0,3 – 2,5 МЕТРА, А ИСХОДЯ ИЗ МАРКИ ТЕПЛОВИЗОРА И ЕГО МИНИМАЛЬНОГО ФОКУСНОГО РАССТОЯНИЯ, МОЖНО СОКРАТИТЬ ДО 0,1 М. ВАЖНО ИЗМЕРЯТЬ СОБСТВЕННОЕ ИЗЛУЧЕНИЕ ОБСЛЕДУЕМОГО ОБЪЕКТА, КОТОРОЕ СВЯЗАНО С НАЛИЧИЕМ И СТЕПЕНЬЮ РАЗВИТИЯ НЕИСПРАВНОСТИ. ПРИ ПОЛЬЗОВАНИИ ЛАЗЕРОМ ДЛЯ НАВЕДЕНИЯ НА ИЗМЕРЯЕМУЮ ПОВЕРХНОСТЬ КАТЕГОРИЧЕСКИ ЗАПРЕЩАЕТСЯ НАВОДИТЬ ЛАЗЕРНЫЙ ЦЕЛЕУКАЗАТЕЛЬ НА ЛЮДЕЙ И НА ЗЕРКАЛЬНЫЕ ПОВЕРХНОСТИ ВО ИЗБЕЖАНИЕ ПОПАДАНИЯ ЛУЧА ЛАЗЕРА В ГЛАЗА.

ПЕРЕД НАЧАЛОМ РАБОТЫ ПЕРЕВОДИМ (ЕСЛИ ЭТО ТРЕБУЕТ ПРОГРАММА) ТЕРМОГРАММЫ В ТЕКСТОВЫЙ ФОРМАТ. ФОРМАТ ТЕРМОГРАММ, ТАК КАК ИСПОЛЬЗОВАЛСЯ ТЕПЛОВИЗОР TESTO 881-1, ТО И ТЕРМОГРАММЫ ПОЛУЧАЛИСЬ В ФОРМАТЕ. BMT. ФАЙЛ С РАСШИРЕНИЕМ. BMT МОЖЕТ БЫТЬ ЗАПУЩЕН ТОЛЬКО НЕКОТОРЫМИ ПРОГРАММАМИ. ВПОЛНЕ ВОЗМОЖНО, ЧТО. BMT ЯВЛЯЮТСЯ ФАЙЛАМИ ДАННЫХ, А НЕ ДОКУМЕНТЫ ИЛИ СРЕДСТВА МАССОВОЙ ИНФОРМАЦИИ, ЧТО ОЗНАЧАЕТ, ЧТО ОНИ НЕ ПРЕДНАЗНАЧЕНЫ ДЛЯ ПРОСМОТРА НА ВСЕХ. В КОМПЛЕКТЕ С ТЕПЛОВИЗОР ИДЕТ УСТАНОВОЧНЫЙ ДИСК С ЗАПИСАННОЙ НА НЕМ ПРОГРАММОЙ IRSOFT ПОЗВОЛЯЮЩИЙ ОТКРЫТЬ ТЕРМОГРАММЫ ТАКОГО РАСШИРЕНИЯ. КАРТИНКИ ТЕРМОГРАММ МОЖНО ПРЕДСТАВИТЬ В ВИДЕ ТЕСТОВОГО ФАЙЛА, КАК МАССИВ С ТЕМПЕРАТУРНЫМИ ПОКАЗАТЕЛЯМИ В РАЗНЫХ ТОЧКАХ. В СРЕДЕ ПРОГРАММИРОВАНИЯ LABVIEW С ТАКИМ МАССИВОМ ЛЕГЧЕ ПРОИЗВОДИТЬ ОБРАБОТКУ, ПОЭТОМУ ИЗ ФОРМАТА. BMT В ПРОГРАММЕ IRSOFT ПРЕОБРАЗУЕМ В ТЕКСТОВЫЙ ФАЙЛ EXCEL, КОТОРЫЙ СЧИТЫВАЕТСЯ В РАБОЧУЮ ПРОГРАММУ И ЗАПИСЫВАЕТСЯ В ВИДЕ МАССИВА ДАННЫХ, А ТАК ЖЕ В ВИДЕ СТРОКИ И ГРАФИКА ИНТЕНСИВНОСТИ. МАССИВ ОБРАБАТЫВАТЬ НАМНОГО ЛЕГЧЕ, ЧЕМ ГРАФИКИ И ПОЭТОМУ НУЖНО ПРЕОБРАЗОВАНИЕ В МАССИВ, ДЛЯ ТОЧНОСТИ АНАЛИЗА И ОБРАБОТКИ ДАННЫХ.

В БЛОК ДАННЫХ ЗАНОСИМ ЗНАЧЕНИЯ ПРОВЕРЯЕМОГО ОБОРУДОВАНИЯ (ЭЛЕМЕНТА) И ТЕКСТОВЫЙ ФАЙЛ В КОТОРЫЙ НУЖНО ЗАПИСАТЬ ОТЧЕТ ПО ПРОВЕДЕННОЙ РАБОТЕ И НАЖИМАЕМ ЗАПУСК ПРОГРАММЫ. ЗНАЧЕНИЕ УСРЕДНЕНИЯ СТАВИМ ОТ 5 ДО 10. ЕСЛИ ИНДИКАЦИЯ ЗАГОРАЕТСЯ, ЗНАЧИТ НА УСРЕДНЕННОЙ ТЕРМОГРАММЕ НАХОДИМ ТОЧКУ ПРЕВЫШЕНИЯ И ЕЕ МЕСТОПОЛОЖЕНИЕ НА РЕАЛЬНОЙ КАРТИНКЕ. ПРОАНАЛИЗИРОВАВ ПРЕВЫШЕНИЕ ТЕМПЕРАТУРЫ И КОЛИЧЕСТВО ТОЧЕК ПРЕВЫШАЮЩИХ ТЕМПЕРАТУРУ, МОЖНО ОТНЕСТИ К КАКОЙ НЕИСПРАВНОСТИ ОТНОСИТСЯ ДАННОЕ ПРЕВЫШЕНИЕ:

- ЕСЛИ ПРЕВЫШЕНИЕ НА 5 – 10°С И ПРИ УСРЕДНЕНИИ РАВНОМУ 5 И БОЛЕЕ НЕТ ТОЧЕК ПРЕВЫШЕНИЯ, ТО ДАННОЕ ПРЕВЫШЕНИЕ МОЖНО СЧИТАТЬ ДОПУСТИМЫМ ИЛИ ПОМЕХОЙ;

- ЕСЛИ ПРЕВЫШЕНИЕ НА 10 – 20°С И ПРИ УСРЕДНЕНИИ ОТ 5 ДО 12 ЕСТЬ ДВЕ ИЛИ БОЛЕЕ ТОЧКИ ПРЕВЫШЕНИЯ, ТО ЭТО ПРЕДАВАРИЙНОЕ СОСТОЯНИЕ ОБЪЕКТА И ТРЕБУЕТ ОСМОТРА ПОСТОВОГО ЭЛЕКТРОМЕХАНИКА НА НАЛИЧИЕ КАКИХ ЛИБО НЕИСПРАВНОСТЕЙ;

- ЕСЛИ ПРЕВЫШЕНИЕ БОЛЕЕ 30°С И ТОЧКИ ПРЕВЫШЕНИЯ ЕСТЬ ОТ ЗНАЧЕНИЯ 10 И БОЛЕЕ, ТО ЭТО АВАРИЙНОЕ СОСТОЯНИЕ И ТРЕБУЕТ НЕЗАМЕДЛИТЕЛЬНОГО УСТРАНЕНИЯ ПРОБЛЕМЫ.

О ПРОВЕДЕНИИ И АНАЛИЗЕ ДЕЛАЕТСЯ ЗАПИСЬ В ЖУРНАЛ И ПРИКЛАДЫВАЕТСЯ ЛИСТОК С ТЕКСТОВЫМ ДОКУМЕНТОМ С РАБОЧЕЙ ПРОГРАММЫ. С ПОМОЩЬЮ ДАННОЙ ПРОГРАММЫ УМЕНЬШАЕТСЯ ВРЕМЯ ОБРАБОТКИ И АНАЛИЗА С 20 МИН НА 4 МИНУТЫ, ЧТО ЯВЛЯЕТСЯ ЭКОНОМИЧЕСКИ ЭФФЕКТИВНО И ЦЕЛЕСООБРАЗНО. ТАК ЖЕ НЕТ СОКРАЩЕНИЯ ШТАТА, НО СОКРАЩАЕТСЯ РАБОЧЕГО ВРЕМЕНИ И ИСКЛЮЧАЕТСЯ ЧЕЛОВЕЧЕСКИЙ ФАКТОР. ОСТАЕТСЯ РЕШИТЬ ПРОБЛЕМУ С ПЕРИОДИЧНОСТЬЮ ИЗМЕРЕНИЙ ДЛЯ КАЖДОГО УСТРОЙСТВА И ВОЗМОЖНОСТЬ ВНЕДРЕНИЯ ПОСТОЯННОГО МОНИТОРИНГА.

ПРИМЕНЕНИЕ ПОСТОЯННОГО МОНИТОРИНГА С ПОМОЩЬЮ ТЕПЛОВИЗОРА ЦЕЛЕСООБРАЗНО ТОЛЬКО НА УСТРОЙСТВАХ, КОТОРЫЕ ЧАЩЕ ВСЕГО ПОДВЕРГАЮТСЯ ПЕРЕГРЕВАНИЮ. К ТАКИМ УСТРОЙСТВАМ МОЖНО ОТНЕСТИ ОБМОТКИ ТРАНСФОРМАТОРОВ, КОНТАКТНЫЕ СОЕДИНЕНИЯ ПРЕДОХРАНИТЕЛЕЙ, ПРОВОЛОЧНЫХ РЕЗИСТОРОВ, ЗАРЯДНЫХ УСТРОЙСТВ, МЕЖЭЛЕМЕНТНЫЕ СОЕДИНЕНИЯ АККУМУЛЯТОРНЫХ БАТАРЕЙ И ТД. ДЛЯ ТОГО, ЧТО БЫ ОТСЛЕДИТЬ ДИНАМИКУ ТЕМПЕРАТУР НУЖНО ПРОВОДИТЬ ИЗМЕРЕНИЯ В ТЕЧЕНИЕ НЕСКОЛЬКИХ ДНЕЙ НЕПРЕРЫВНО. НЕ У МНОГИХ ТЕПЛОВИЗОРОВ ЕСТЬ СТОЛЬКО ЗАРЯДА АККУМУЛЯТОРА БЕЗ СЕТИ. ПОЭТОМУ НУЖНО ИСПОЛЬЗОВАТЬ ТЕПЛОВИЗОР С МЕНЬШИМИ ХАРАКТЕРИСТИКАМИ КАРТИНОК И БОЛЬШЕ ЗАРЯДОМ АККУМУЛЯТОРА.

ДЛЯ ПОСТОЯННОГО МОНИТОРИНГА ТРЕБУЕТСЯ СПЕЦИАЛЬНОЕ ОБОРУДОВАНИЕ, А ИМЕННО ТЕПЛОВИЗИОННЫЕ КАМЕРЫ. ИССЛЕДУЯ РЫНОК ДАННОГО ОБОРУДОВАНИЯ МОЖНО ВЫДЕЛИТЬ НЕСКОЛЬКО КАМЕР, КОТОРЫЕ ПОДХОДИЛИ БЫ КАК ПО ХАРАКТЕРИСТИКАМ, А ИМЕННО ДИАПАЗОНОМ ТЕМПЕРАТУР И МИНИМАЛЬНЫМ ФОКУСНЫМ РАССТОЯНИЕМ. ЕСЛИ СТАВИТЬ ТАКУЮ КАМЕРУ НАПРОТИВ СТОЕК ПИТАНИЯ, ТО НУЖНО УЧИТЫВАТЬ, ЧТО ОНИ ДОЛЖНЫ БЫТЬ ПОСТОЯННО ОТКРЫТЫМИ, ЧТО МОЖЕТ СКАЗАТЬСЯ НА БЕЗОПАСНОСТИ ПОСТОВЫХ ЭЛЕКТРОМЕХАНИКОВ. А СТАВИТЬ КАМЕРУ НАПРОТИВ КАЖДОГО СТАТИВА, ОЧЕНЬ ДОРОГОСТОЯЩЕ, ПОЭТОМУ НА ДАННОМ ЭТАПЕ ВНЕДРЕНИЯ ТЕПЛОВИЗИОННОГО КОНТРОЛЯ НЕ ВЫГОДНО. НО РАССМОТРИМ ВАРИАНТЫ ДАННОГО ВНЕДРЕНИЯ.

ПОСТОЯННЫЙ МОНИТОРИНГ СТОИТ ПРОВОДИТЬ НА УСТРОЙСТВАХ, КОТОРЫЕ НАХОДЯТСЯ В ПРЕДАВАРИЙНОМ СОСТОЯНИИ И ПРИ УСТРАНЕНИИ ВНЕШНИХ ФАКТОРОВ, ВЛИЯЮЩИЕ НА ПОВЫШЕНИЕ ТЕМПЕРАТУРЫ (К ПРИМЕРУ, ЗАГРЯЗНЕНИЕ КОНТАКТНЫХ СОЕДИНЕНИЙ) ВСЕ РАВНО НАХОДЯТСЯ В ДАННОМ СОСТОЯНИИ. ТАК ЖЕ ПОСТОЯННЫМ МОНИТОРИНГОМ МОЖНО КОНТРОЛИРОВАТЬ ОБМОТКИ ТРАНСФОРМАТОРА, КОТОРЫЕ ЧАЩЕ ВСЕГО ПОДВЕРЖЕНЫ ПЕРЕГРЕВАНИЮ, НО ДЛЯ ЭТОГО НУЖНО ИСПОЛЬЗОВАТЬ ТЕПЛОВИЗОР КОТОРЫЙ МОЖЕТ ПОМЕСТИТЬСЯ В СТОЙКУ ПИТАНИЯ, ПОТОМУ ЧТО ОСТАВЛЯТЬ СТОЙКУ ОТКРЫТОЙ ПОСТОЯННО ЯВЛЯЕТСЯ НАРУШЕНИЕМ ОХРАНЫ ТРУДА И МОЖЕТ ПОВЛИЯТЬ НА РАБОТУ ПЕРСОНАЛА.

ДЛЯ ВНЕДРЕНИЯ ПОСТОЯННОГО МОНИТОРИНГА НА УСТРОЙСТВА АВТОМАТИКИ И ТЕЛЕМЕХАНИКИ НУЖНО КОНСТРУКТИВНО МЕНЯТЬ РАСПОЛОЖЕНИЕ ОБЪЕКТОВ КОНТРОЛЯ ИЛИ ВНЕДРЯТЬ НА НОВЫХ СТАНЦИЯХ НА ЭТАПЕ ОТЛАДКИ. ТОГДА ЗАТРАТЫ БУДУТ МИНИМАЛЬНЫМИ, А ЭФФЕКТ ОТ ВНЕДРЕНИЯ БУДЕТ ПРИНОСИТЬ ПОЛЬЗУ И СОКРАЩЕНИЕ ОТКАЗОВ.

ВАРИАНТ ПЕРИОДИЧЕСКОГО МОНИТОРИНГА ДЛЯ НАБЛЮДЕНИЯ ЗА ДИНАМИКОЙ ПОВЫШЕНИЯ ИЛИ УМЕНЬШЕНИЯ ТЕМПЕРАТУРЫ ЯВЛЯЕТСЯ САМЫМ ОБЪЕКТИВНЫМ И ПО ЭКОНОМИЧЕСКИМ ХАРАКТЕРИСТИКАМ ПОДХОДИТ ДЛЯ ВНЕДРЕНИЯ НА ЖЕЛЕЗНОДОРОЖНОЙ АВТОМАТИКЕ И ТЕЛЕМЕХАНИКЕ. НА ДАННЫЙ МОМЕНТ НЕТ ОПРЕДЕЛЕННЫХ ВРЕМЕННЫХ НОРМ ДЛЯ ПРОВЕДЕНИЯ ПЕРИОДИЧЕСКОГО МОНИТОРИНГА, ПОЭТОМУ ДЛЯ КАЖДОГО УСТРОЙСТВА СЦБ НУЖНО ОПРЕДЕЛИТЬ РАЗНОЕ ВРЕМЯ ПРОВЕДЕНИЯ ИЗМЕРЕНИЙ С ПОМОЩЬЮ ТЕПЛОВИЗОРА. ДЛЯ ЭТОГО ТРЕБУЕТСЯ БОЛЬШЕ ИНФОРМАЦИИ ПО ВРЕМЕНИ НА НАГРЕВАНИЕ И ДО ОТКАЗА.

ЕСЛИ ОТОЙТИ ОТ ТЕПЛОВИЗИОННОГО КОНТРОЛЯ И ИСПОЛЬЗОВАТЬ ТЕПЛОВОЙ КОНТРОЛЬ, ТО ВОЗМОЖНО ПРИМЕНЕНИЕ ТЕРМОПАР И ДАТЧИКОВ ТОКА ДЛЯ РЕЛЕ. ДЛЯ ЭТОГО ВАРИАНТА КОНТРОЛЯ НЕ ТРЕБУЕТСЯ КОНСТРУКТИВНЫХ ИЗМЕНЕНИЙ И ЭКОНОМИЧЕСКИ НАМНОГО ДЕШЕВЛЕ, НО НАПОМНЮ, ЧТО ГЛАВНОЕ ПРЕИМУЩЕСТВО ТЕПЛОВИЗИОННОГО КОНТРОЛЯ – ЭТО НАБЛЮДЕНИЕ ДИСТАНЦИОННО, БЕЗ ВЫКЛЮЧЕНИЯ И ВЫХОДА ИЗ СТРОЯ ИССЛЕДУЕМЫХ ОБЪЕКТОВ.

У КАЖДОГО ВАРИАНТА ЕСТЬ СВОИ ПЛЮСЫ И МИНУСЫ, НО ВНЕДРЕНИЕ ЛЮБОГО ИЗ ТЕПЛОВЫХ МЕТОДОВ КОНТРОЛЯ УЛУЧШИТ РАБОТУ ИССЛЕДУЕМЫХ УСТРОЙСТВ И СОКРАТИТ ОТКАЗЫ НА ЖЕЛЕЗНОДОРОЖНОМ ТРАНСПОРТЕ, А ЭТО ГЛАВНОЕ ПРЕИМУЩЕСТВО ВНЕДРЕНИЯ.

Л И Т Е Р А Т У Р А

ТЕХНИКО – НОРМИРОВОЧНОЙ КАРТЕ № ТНК ЦШ 0526-2016 «УСТАНОВКИ ЭЛЕКТРОПИТАНИЯ. ПРОВЕРКА СТЕПЕНИ НАГРЕВА ОБОРУДОВАНИЯ СИЛОВЫХ ЭЛЕКТРИЧЕСКИХ ЦЕПЕЙ». – РАЗРАБОТАЛ: ОТДЕЛЕНИЕ АВТОМАТИКИ И ТЕЛЕМЕХАНИКИ ПКБ И. – ФИЛИАЛ , 2016. – 8 С. ТЕХНОЛОГИЧЕСКАЯ ИНСТРУКЦИЯ «ИЗМЕРЕНИЕ ТЕМПЕРАТУРНОГО РЕЖИМА РАБОТЫ АППАРАТУРЫ ЖЕЛЕЗНОДОРОЖНОЙ АВТОМАТИКИ И ТЕЛЕМЕХАНИКИ С ПОМОЩЬЮ ТЕПЛОВИЗОРА» (ТЕХНОЛОГИЧЕСКАЯ КАРТА № 11.1.2.1). – СБОРНИК  ТЕХНОЛОГИЧЕСКИХ КАРТ ЧАСТЬ 1. – ПКТБ ЦШ . – 2010 Г. СУРАНОВ, А. Я. LABVIEW 7 [ТЕКСТ] : СПРАВОЧНИК ПО ФУНКЦИЯМ. / А. Я. СУРАНОВ – М.: ДМК ПРЕСС, 2005. – 512 С. ОВЧАРУК, В. Н. СОВРЕМЕННЫЕ СРЕДСТВА АВТОМАТИЗАЦИИ ФИЗИЧЕСКОГО ЭКСПЕРИМЕНТА. СРЕДСТВА ПРОГРАММИРОВАНИЯ LABVIEW [ТЕКСТ] : УЧЕБ. ПОСОБИЕ / В. Н. ОВЧАРУК. - ХАБАРОВСК : ИЗД-ВО ТОГУ, 2011. - 255 С. ЖВИКОВА, А. А. ИСПОЛЬЗОВАНИЕ МЕТОДОВ ТЕПЛОВИЗИОННОГО КОНТРОЛЯ УСТРОЙСТВ АВТОМАТИКИ И ТЕЛЕМЕХАНИКИ НА ЖЕЛЕЗНОДОРОЖНОМ ТРАНСПОРТЕ [ТЕКСТ] : СБОРНИК НАУЧНЫХ ТРУДОВ. / А. А. ЖВИКОВА, В. Н. ОВЧАРУК – СОВРЕМЕННЫЕ ПРОБЛЕМЫ РАДИОЭЛЕКТРОНИКИ:– КРАСНОЯРСК: СФУ, 2018. – С 147-151.
